Kingmach vedenkorkeusanturit patovalvontaan

Miksi vedenpinnan valvonnalla on merkitystä patoturvallisuuden kannalta?

Vedenkorkeus on yksi toimintamuuttujista säiliöaikataulun, tulvavalvonnan, vuototarkastuksen ja varoituspäätösten takana. Se voi kuvata rakenteeseen kohdistuvaa hydraulista kuormitusta, osoittaa, toimiiko kevennysputki odotetulla tavalla ja auttaa tulkitsemaan pohjaveden tai sisäisen paineen muutoksia, kun sitä luetaan muilla instrumenteilla.

Hyödyllinen tulos on vertailukelpoinen aikasarja eikä eristetty luku. Insinöörit voivat verrata sademäärää, säiliön muutosta, tyhjennysvastetta ja sisäisiä olosuhteita ajan myötä, kun mittaustiedot säilytetään peruspisteessä, näytteenottovälissä ja huoltohistoriassa. Tämä on perusta päätettäessä, vaatiiko muutos tutkimusta vai onko se yhdenmukainen sivuston normaalin reaktion kanssa.

Vedenkorkeusanturien päätyypit padon valvontaan

Anturin tulee vastata mittauspistettä. Upotettu paineanturi voi sopia upotettuun havaintoputkeen tai paineenalennusputkeen, kun taas tutka- tai ultraäänimittaus voi välttää kosketuksen avoimeen veden pintaan. Kelluvat järjestelmät, kuplattimet ja manuaaliset henkilöstömittarit ovat edelleen merkityksellisiä, jos paikan olosuhteet tai validointimenetelmä tekevät niistä käytännöllisiä.

Manuaaliset henkilöstömittarit ansaitsevat paikan seurantasuunnitelmassa. Ne tarjoavat näkyvän, sähköttömän referenssin käyttöönotolle, määräaikaistarkastuksille ja tapahtuman jälkeisille tutkimuksille. Määritä peruspiste, turvallinen pääsyreitti, tarkastusväli ja aikaleimattu tietuemuoto, jotta nämä lukemat voivat vahvistaa digitaalisen tietovirran sen sijaan, että ne sekoittavat sitä.

Kuinka paine-ero vedenkorkeusanturit toimivat

Hydrostaattinen anturi muuttaa vedenpaineen mittauspisteessä tasoarvoksi. Kun vesipatsas anturin yläpuolella kasvaa, paine kasvaa. Upotetulla kalvolla suhde voidaan ilmaista muodossa Delta P = rho gh, joten raportoitu taso riippuu nesteen tiheydestä, anturin korkeudesta ja vakaasta ilmakehän referenssistä.

Ulkoilmasovelluksissa tuuletettu kaapeli tai sisäinen ilmaputki voi viitata mittaukseen ilmanpaineeseen. Tämä vähentää riskiä käsitellä ilmanpaineen muutosta vedenpinnan tasotapahtumana. Se ei poista tarvetta kenttäkuriin: tallenna anturin korkeus ja vertailupiste käyttöönoton yhteydessä, pidä tuuletusreitti kuivana ja avoimena ja vertaa vakaata lukemaa tutkittuun tai manuaaliseen referenssiin.

Tämä mittausmenetelmä soveltuu useille padoille ja hydrologisille pisteille, mutta sitä ei tule valita pelkän etiketin perusteella. Ostajan on tarkistettava putken geometria, odotettu korkeus, sedimenttiriski, kaapelin reitti, huoltoon pääsy ja tietoarkkitehtuuri ennen painepohjaisen lähestymistavan vahvistamista.

Tarkkuus, resoluutio ja kantavuus: mitä ostajien tulisi vertailla

Resoluutio on pienin lisäys, jonka laite voi havaita tai näyttää. Tarkkuus kuvaa, kuinka lähellä ilmoitettu arvo on todellista arvoa määritellyissä olosuhteissa. Hieno näytön lisäys ei sinänsä takaa, että varoituskynnys tai pitkän aikavälin trendi on luotettava; Myös asennuksen siirtymä, lämpötilavaste, kalibrointi ja vertailupisteen vakaus ovat tärkeitä.

Valitse alue uskottavaan enimmäisvesipatsaan, ei vain normaaliin käyttötasoon. Tarkista tulvan taso, putken korkeus, odotettavissa olevat painepoikkeamat ja ylikuormituksen seuraukset. Tarjouspyynnössä tulee myös mainita lukeman tekninen tarkoitus, koska säiliöraportoinnin, trendin seurannan ja hälytysvasteen hyväksymiskriteerit voivat vaihdella.

JMYC-67XXAWL ja JMYC-67XXAD: tietoarkkitehtuurin valinta

Kingmach etäaltaaseen, hydrologiaan tai valvomattomiin patopisteisiin JMYC-67XXAWL yhdistää paine-eroanturin, sisäänrakennetun 4G DTU:n ja sisäisen akun. Sen 10 m, 20 m ja 30 m mallit voivat yksinkertaistaa käyttöönottoa, kun suojattua kaapelireittiä ja paikallista virtalähdettä on vaikea tarjota. Sen soveltuvuus riippuu edelleen matkapuhelinverkon kattavuudesta, suunnitellusta näytteenottovälistä, asennusmahdollisuuksista ja realistisesta akun huoltosuunnitelmasta.

Kingmach JMYC-67XXAD käyttää langallista integraatioreittiä. Sen RS485-liitäntä ja DC 9-24 V virrantarve tekevät siitä sopivan sinne, missä loggeri, virtalähde, suojattu kaapelireitti ja hankintaarkkitehtuuri on jo suunniteltu. Sen 10 m, 20 m ja 30 m muunnelmat tulisi valita odotetun enimmäiskorkeuden mukaan eikä pelkästään normaalin vedenpinnan perusteella.

Erittelyjen eron pitäisi ohjata teknistä päätöstä. AWL-malli ilmoittaa 1 mm:n resoluution ja +/-0,1 % FS-tarkkuuden akkukäyttöisellä 4G-siirrolla; AD-malli ilmoittaa 0,1 mm:n resoluution ja 0,2 % FS-tarkkuuden RS485-integraation kanssa. Vertaa näitä lukuja koko mittausketjuun, mukaan lukien peruspisteen ohjaus, asennusvirhe, hälytyksen tarkoitus ja ylläpitorajoitukset, sen sijaan, että valitset yhden numeron.

Todelliseen tarkkuuteen vaikuttavat asennustekijät

Oikein määritetty anturi voi silti antaa huonoja projektitietoja, kun asennus on heikko. Käytä vakaata asennusta, dokumentoitua pystysuoraa referenssiä, suojattua kaapelin reititystä, puhdasta pääsyä putkeen tai putkeen ja tallennettua nollaa tai siirtymää. Dokumentoi kevennysputkessa tai upotetussa vesitasoputkessa ripustusjärjestely ja anturin asento, jotta tulevat käyttäjät voivat tulkita muutokset huollon tai vaihdon jälkeen.

Sedimentti, biofouling, turbulenssi, loukkuun jäänyt ilma, kaapelin jännitys, altistuminen salamalle ja vesivasara voivat kaikki vaikuttaa mittaukseen. Paineanturiasennukset tarvitsevat kuivia, avoimia tuuletusreittejä. Akkukäyttöiset asemat tarvitsevat tiedonsiirtonsa uudelleenyritysten ja näytteenottoaikataulun arvioinnin käyttöiän perusteella. RS485-verkot tarvitsevat määritellyn suunnitelman suojausta, maadoitusta, ylijännitesuojaa ja käyttöönottotarkastuksia varten.

Patovalvonnan työnkulku ja vahvistetut sovelluslinkit

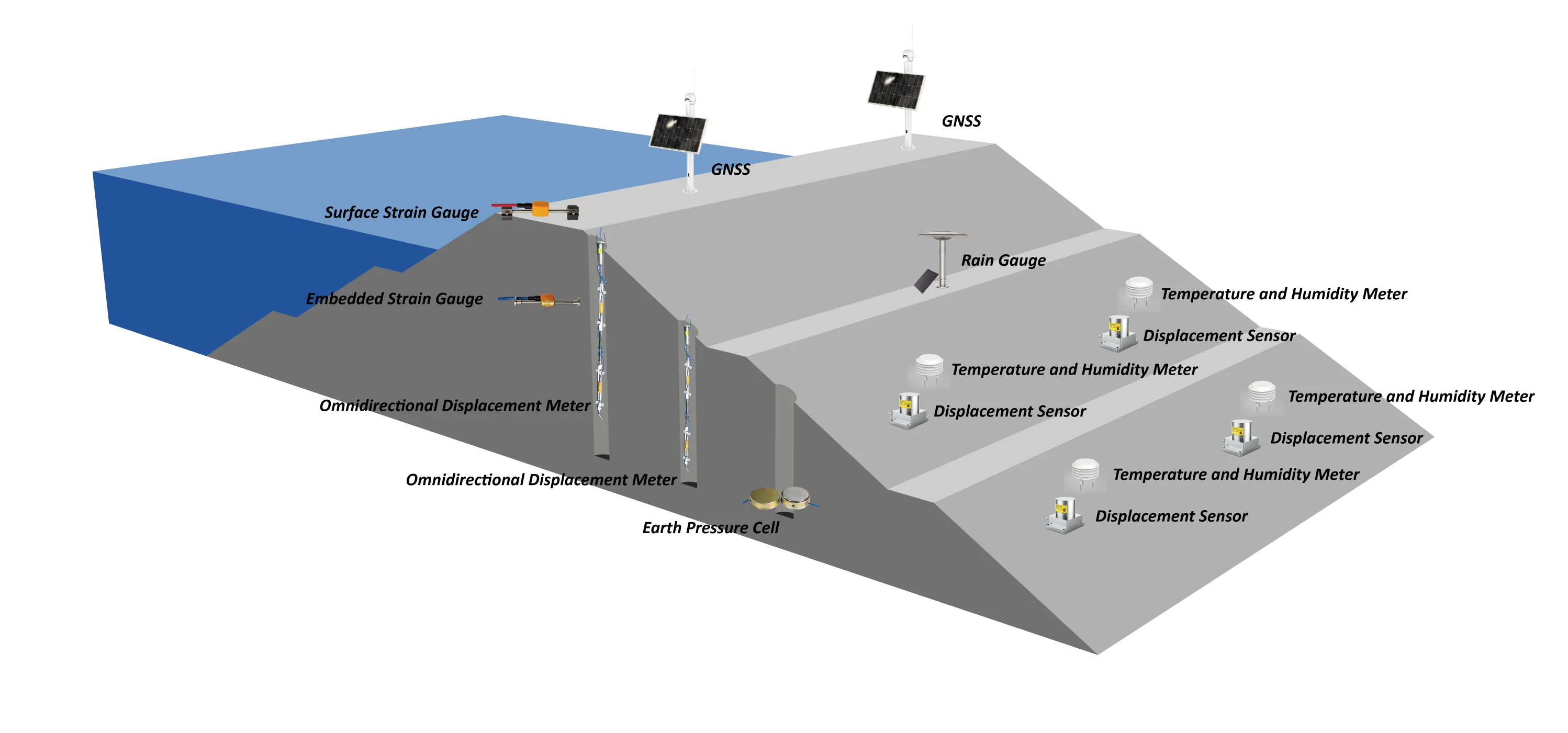

Padon valvontajärjestelmä yhdistää tavallisesti useamman kuin yhden anturin ulostulon. Vedenkorkeuskanavasta tulee hyödyllisempää, kun sitä tarkastellaan tihkumis-, painuma-, siirtymä-, kallistus-, sademäärä- ja käyttötiedot. Kingmachin padon valvontaratkaisu kuvaa tätä järjestelmätason lähestymistapaa rakenne-, tihkumis-, hydrologisten, ympäristö- ja kuormitushavaintojen osalta.

Määritä tietopolulle, missä tiedot kerätään, lähetetään, tarkistetaan ja säilytetään ennen anturin valitsemista. Etäpiste voi vaatia integroidun 4G-laitteen; langallinen sivusto voi vaatia kanavasuunnitelman, dataloggerin, suojakaapeloinnin ja tarkistusalustan. Saatavilla olevat lukemat ja dataloggerit ja valvontaohjelmisto tarjoa asiaankuuluvat sisäiset viitekohdat kyseiselle tarjouspyyntökeskustelulle.

Tähän artikkeliin ei ole lisätty paikkakohtaista padon suorituskykyä, koska toimitettu materiaali ei vahvista yhtä näille kahdelle vesitasomallille. Hankekyselyn tulisi sen sijaan antaa paikkapiirustus, mittaustarkoitus, instrumentointiluettelo ja hyväksymiskriteerit, jotta kokoonpanoa voidaan verrata todelliseen asennukseen.

Valintalista hankinta- ja suunnittelutiimille

Mittauspiste

• Määritä, onko piste säiliön pinta, upotettu putki, paineenalennusputken ulostulo, pohjaveden porausreikä, pysäytyskaivo vai hydrologinen asema.
• Vahvista suurin uskottava korkeus, viitekorkeus, pääsyrajoitukset ja vaadittu kantama.

Tekninen järjestelmä

• Aseta tarkkuus- ja raportointitavoite trendin tarkistukseen, hälytysten hallintaan tai toiminnalliseen raportointiin.
• Valitse 4G-akkukäyttö etäpisteille tai RS485 langalliselle hankintaverkolle.
• Määritä asennus, putken geometria, kaapelin reititys, tuuletussuojaus, maadoitus, ylijännitesuoja ja validointimenetelmä.

Kaupallinen ja toimitus

• Pyydä tietolomake, kalibrointidokumentaatio, kytkentäkaavio, asennusohjeet, IP-tiedot, pakkaustiedot, läpimenoajan vahvistus ja takuuehdot.

Huolto ja hyväksyminen

• Määritä tarkastus- ja puhdistusvälit, akun vaihtoon pääsy tarvittaessa, tuuletustarkastukset, loggerin tarkastukset ja vertailu manuaaliseen tai tutkittuun referenssiin.

Yleisiä ostovirheitä

Pelkän resoluution vertailu on yleinen virhe. 0,1 mm:n näytön lisäys voi olla hyödyllinen, mutta hyväksyntä riippuu myös täyden mittakaavan tarkkuudesta, asennusgeometriasta, lämpötilakäyttäytymisestä, kalibrointiolosuhteista ja referenssin stabiilisuudesta. Aseta ensin tarvittava päätöstoleranssi ja vertaa sitten koko laitetta ja asennussuunnitelmaa.

Kommunikaatio päätetään usein liian myöhään. Vähätehoinen 4G-laite voi vähentää kenttätyötä etäpisteessä, mutta se tarvitsee peiton ja akun huoltosuunnitelman. Langallista RS485-laitetta voi olla helpompi ylläpitää valmiissa hankintaverkossa, mutta vain jos teho, kaapelisuojaus, maadoitus ja ylijännitesuoja ovat jo käytössä.

Tuuletusaukkojen huollon huomiotta jättäminen luo toisen vältettävissä olevan riskin. Ilmanpoistettu referenssi voi vähentää ilmanpainevirhettä, mutta kondensaatio, tukos tai veden sisäänpääsy voi vaarantaa lukemia. Lisää manuaaliset viitetarkistukset asennuksen, tulvimisen, rakennustoiminnan ja anturin vaihdon jälkeen, jotta tietue pysyy suojattuna.
