Kiinteä vs. ontto kuormituskenno: Kattava opas suunnittelun valintaan (voimapolut ja tyypilliset sovellukset ja sertifiointivaatimukset)

Valinta kiinteän punnituskennon ja onton punnituskennon välillä on aito insinööripäätös. Kyseessä ei ole taistelu tuotteen ominaisuuksista. Perimmäinen ero on siinä, miten anturiin syötetään voima. Tämä kuormituspolku määrittää, missä kukin tyyppi toimii luotettavasti ja missä se väistämättä epäonnistuu. Tämä artikkeli toimii päätöksentekotyökaluna. Se perustelee vertailun suunnittelulogiikassa pikemminkin kuin tuotemerkkien mieltymyksenä. Aloitamme siitä, mikä kukin anturi todella on. Sanat "kiinteä" ja "ontto" kuvaavat muotoa, mutta ne eivät kuvaa toimintaa.

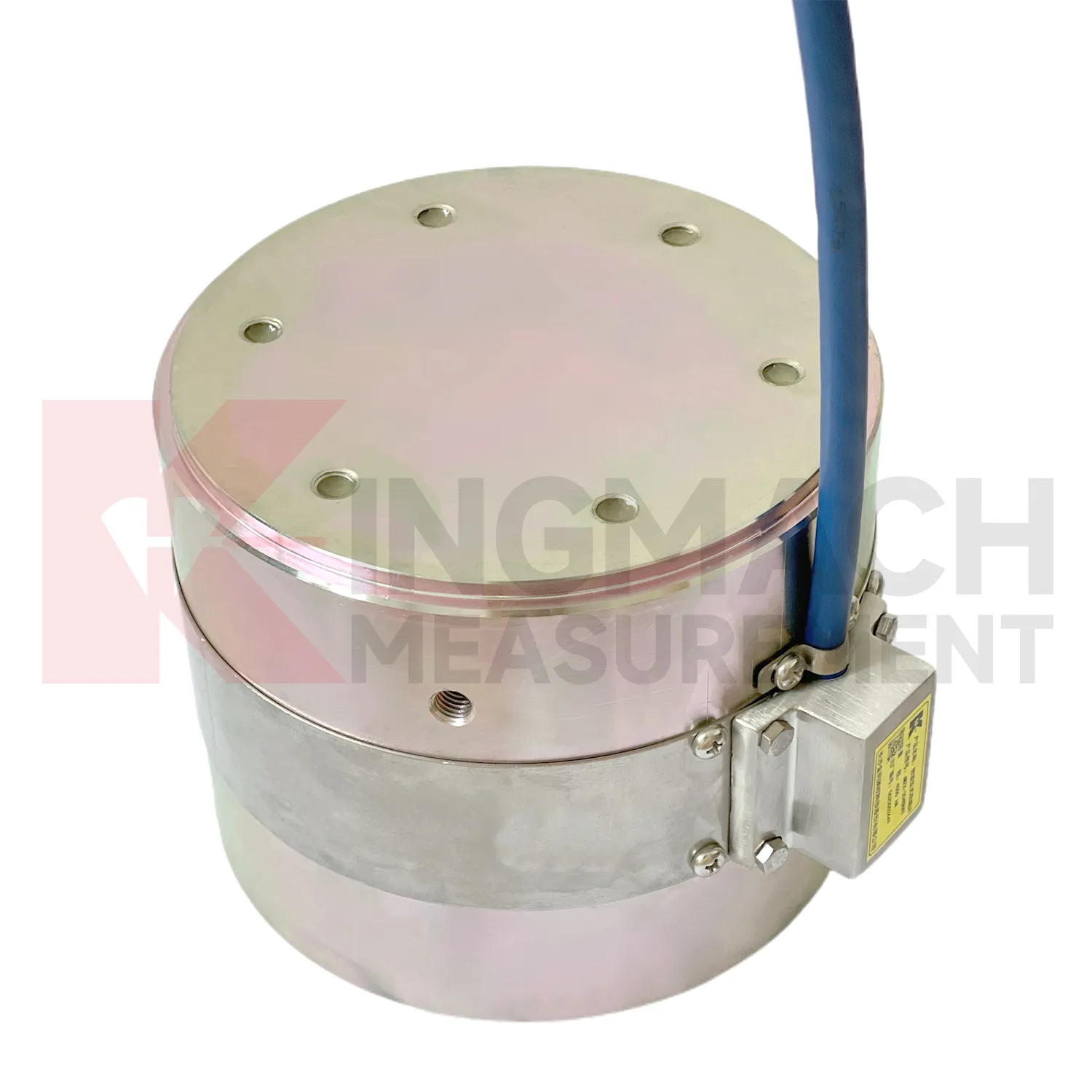

1. Mikä on kiinteä punnituskenno – ja miten se mittaa voiman?

Insinöörit tietävät jo miltä sylinteri näyttää. Heidän täytyy todella ymmärtää kuormitusreitti kiinteän rungon läpi. Kiinteässä punnituskennossa on ydinarkkitehtuuri, joka perustuu kiinteän rungon sylinterimäiseen puristuselementtiin. Elastinen teräsrunko muotoutuu tasaisesti aksiaalisen puristuskuormituksen alaisena. Upotetut tärisevät lankanauhat istuvat rungon sisällä. Nämä merkkijonot havaitsevat mikrovenymän erillisenä taajuusmuutoksena.

Kuormapolun logiikka on suoraviivainen. Kuorma tulee ylälaakeripintaan. Se kulkee joustavan elementin koko poikkileikkauksen läpi. Lopulta se poistuu alalaakeripinnan läpi. Itse solusta tulee rakenteellinen insertti. Se kantaa fyysistä kuormaa.

Monikielinen muotoilu laskee lukujen keskiarvot useista mittauspisteistä kehon sisällä. Pienemmät kapasiteettialueet käyttävät 3-merkkistä rakennetta. Suuremmat kapasiteettialueet vaativat 6-merkkisen suunnittelun. Tämä usean merkkijonon keskiarvo antaa Kingmach JMZX-34XX/35XX/36XXHAT sarja sen 0,5 % FS-tarkkuus. Se säilyttää tämän tarkkuuden massiivisella 1 000–10 000 kN alueella vaativista käyttöympäristöistä huolimatta.

Laitteessa on älykäs HAT-siru. Tämä älykäs siru tallentaa kalibrointikertoimen natiivisti. Se korjaa lämpötilan automaattisesti sisäänrakennetun termistorin kautta. Se myös tallentaa jopa 600 mittaustietuetta. Anturi muistaa oman historiansa myös ilman kytkettyä dataloggeria.

Toiminta-alue on -30°C - +80°C. Lisäksi kiinteän kennon ylikuormituksen sietokyky on jopa 300–400 % nimelliskapasiteetistaan ​​ennen katastrofaalista vikaa. Tämä tarjoaa erittäin merkityksellisen turvamarginaalin. Äkillinen tahaton ylikuormitus on erittäin todellinen riski paalutestauksessa ja sillan laakerointisovelluksissa.

[Katso täydelliset Kingmach JMZX-35XXHAT solid -kuormituskennon tekniset tiedot]

2. Mikä on ontto punnituskenno – ja mikä tekee siitä rakenteellisesti erilaisen?

Ontto punnituskenno tunnetaan myös rengasmaisena punnituskennona. Ytimen arkkitehtuuri perustuu rengasmaiseen (renkaan muotoiseen) runkoon, jossa on keskireikä. Rakenneosa kulkee kennon keskustan läpi. Tämä osa voi olla ankkuritanko, kaapeli tai pultti. Kuorma siirtyy rakenneosan mutterista suoraan kennon rengaspinnalle. Kuorma ei mene itse porauksen seinään.

Kuormapolun logiikka eroaa täysin kiinteästä solusta. Kuorma tulee sisään rengasmaisen laakeripinnan kautta. Rengasrunko puristuu tasaisesti kehäänsä ympäri. Renkaan ympärille on järjestetty useita täriseviä lankajonoja. Nämä merkkijonot muodostavat pakkaussignaalin keskiarvon. Tämä monisointurakenne kompensoi tehokkaasti pientä epäkeskokuormitusta. Yksikielinen malli ei yksinkertaisesti kestä epätasaisia ​​kuormia.

Tämä monisointurakenne käyttää kolmea sointua alemmilla alueilla. Se etenee kuuteen sointeeseen 4 000–8 000 kN alueella. Tämä erityinen arkkitehtuuri mahdollistaa JMZX-3XXXHAT ontto punnituskenno asennettava jännitteiseen ankkuritankoon ilman purkamista. Tanko yksinkertaisesti kiertyy läpi. Pähkinä kantaa solun pinnalla. Valvonta alkaa välittömästi.

Onton kennon suunniteltu käyttöikä on 50 vuotta. Elastinen teräsrunko käy läpi monivaiheisen vakauskäsittelyn ennen kuin se lähtee tehtaalta. Sisäiset tärisevät langat ovat erittäin lujaa terästä. Teknikot ankkuroivat nämä johdot kansainvälisen standardin mukaisella hitsaustekniikalla. Nämä eivät ole perusmäärittelyvaatimuksia. Ne ovat tärkeitä suunnittelupäätöksiä, joilla on suuri merkitys 20-vuotisissa patoturvallisuusohjelmissa.

Tällä solulla on kaksoissertifiointi GB/T 13606-2007 ja DL/T 269-2022. Toinen standardi koskee erityisesti hydrauli- ja voimatekniikkaa. Tämä tekee siitä ainoan oikean valinnan pato- ja vesivoimaankkurin valvontaan.

[Näytä JMZX-3XXXHAT onton kuormituskennon tekniset tiedot]

3. Tekniset tiedot vierekkäin: mitä numerot todellisuudessa tarkoittavat

Attribuutti	Kiinteä kuormituskenno (JMZX-35XXHAT)	Ontto kuormituskenno (JMZX-3XXXHAT)	Mitä se tarkoittaa käytännössä
Kapasiteettialue	1 000–10 000 kN	500–8 000 kN (saatavana räätälöitynä)	Onton kennon alempi 500 kN sisääntulokohta sopii pienempiin ankkuritankoihin. Kiinteä solu olisi tässä ylimääritelty. Kingmach voi tarjota räätälöityjä JMZX-36XXHAT kiinteän kuormituskennoratkaisuja erittäin suuritehoisiin paaluperustuksen testaussovelluksiin, joiden teho ylittää 8 000 kN. Ota rohkeasti yhteyttä tekniseen tiimiimme saadaksesi lisätietoja.
Resoluutio	0,1 kN (kaikki mallit)	0,1–1 kN (vaihtelee mallin mukaan)	Kiinteän kennon tasainen 0,1 kN resoluutio helpottaa paalujen tarkkuutta. Onton kennon 1 kN resoluutio on hyväksyttävä, koska valvotut kuormat ovat suhteellisesti suuria.
Muistin kapasiteetti	600 levyä	800 levyä	Onton kennon suurempi sisäinen säilytystila heijastaa sen pidemmän käyttöiän profiilia vuosikymmeniä kestävää valvontaa varten.
Sertifikaatit	GB/T 13606-2007	GB/T 13606-2007 & DL/T 269-2022	Lisähydrauliikkastandardi (DL/T 269-2022) varmistaa tiukan projektin vaatimustenmukaisuuden patoympäristöissä.
Suunnittelun käyttöikä	Ei määritetty (sovelluskohtainen)	50 vuotta	Ontto kenno on suunniteltu jatkuvaa valvontaa varten. Kiinteää kennoa käytetään yleisesti väliaikaisissa testausvaiheissa.

Nämä numerot tarjoavat erinomaisen opastuksen. Kuitenkin paljastavampi kysymys on, mihin kukin tyyppi todella kuuluu todelliseen projektiin.

4. Missä kiinteät kuormituskennot toimivat parhaiten – ja miksi

Tässä osassa selitetään, miksi kiinteän kennon ominaiskuormituspolku tekee siitä oikean valinnan. Tarkastelemme perusteluja, emme vain luettelointiominaisuuksia.

Paalukuormitustestaus: Paalutestaukseen tarkoitettu kiinteä punnituskenno sopii täydellisesti yhteen. Kiinteä kenno sijaitsee suoraan paalun pään ja lastaustukin välissä. Täysi testikuorma kulkee suoraan kennon rungon läpi. Kiinteän aineen kyky kantaa kuormaa rakenteellisesti on tässä ehdottoman välttämätöntä. Sen massiivinen, jopa 10 000 kN:n kapasiteetti kattaa halkaisijaltaan suurimmat siltojen perustusten porapaalut.

Sillan laiturin laakerin istuimen valvonta: Kenno toimii rakenteellisena lisäkkeenä laakeripinossa. Sen täytyy kantaa valtavia suunnittelukuormia loputtomasti niitä aktiivisesti mitatessaan. Kiinteän rungon puristusgeometria hoitaa tämän täydellisesti. Kingmachin kiinteiden punnituskennojen vertailumitat vastaavat saumattomasti sillan suunnittelukoodien vakiolaakerilevymittoja.

Hydraulisen tunkin voiman mittaus: Jälkikiristystyöt vaativat tiukkaa valvontaa. Kiinteä kenno sijaitsee tunkin alla. Se mittaa käytetyn voiman reaaliajassa. Tämä varmistaa, että suunniteltu esijännitys todella saavutetaan paikan päällä. Insinöörit eivät voi vain luottaa tunkin painelaskelmiin.

Tilapäisten töiden kuormituksen seuranta: Rakennustyöryhmät valvovat muotteja, vääristymiä ja tukia. Valvontaohjelma päättyy, kun rakenne on valmis. Ryhmä poistaa instrumentoinnin. Kiinteän kennon korkea ylikuormituksen sieto tekee siitä vankan, uudelleen käytettävän valinnan vaativaan rakennusvaiheeseen.

Miksi se epäonnistuu läpivientisovelluksissa: Kiinteässä kennossa ei ole keskusreikää. Se ei voi kiinnittää tankoa tai kaapelia. Insinöörit eivät voi mukauttaa sitä helposti. Räätälöityjen päätyliittimien luominen tuo välittömästi epäkeskisen kuormituksen. Tämä vaarantaa suoraan mittaustarkkuuden ja pilaa tiedot.

[Katso Kingmach-tuotteiden todelliset sovellukset tietyissä projektityypeissä]

5. Missä ontot kuormituskennot toimivat parhaiten – ja miksi

Ontto kenno ei ole vain modifioitu kiinteä kenno. Se on pohjimmiltaan erilainen instrumentti. Se on optimoitu täysin erilaiselle kuormausgeometrialle.

Ankkurikaapelin ja esijännitettyjen jänteiden valvonta: Ontot punnituskennosovellukset loistavat täällä. Tanko tai kaapeli kiertyy tasaisesti keskireiän läpi. Mutteri tai ankkurilevy on tasaisesti rengasmaisella pinnalla. Solu mittaa todellisen esijännityksen voiman jänteessä. Se ei mittaa jakkituloa. Se mittaa rakenneosan todellista voimaa lukituksen jälkeen ja ajan kuluessa.

Kalliopulttien ja maa-ankkurien valvonta: Tunnelit, rinteet ja tukiseinät ovat riippuvaisia ​​kalliopultteista. Ontto kenno istuu pultin päässä alkuasennuksen aikana. Se säilyy siellä rakenteen eliniän ajan. Sen 50-vuotinen suunnitteluikä vastaa pitkän aikavälin valvontaohjelman kestoa. Halkaisijaltaan pienemmät mallit vastaavat tarkasti kivipultin vakiopään mittoja.

Padon ja vesivoiman ankkurin valvonta: DL/T 269-2022 -sertifikaatti on ehdottomasti pakollinen kiinalaisten vesirakennusstandardien mukaisesti. Se on tiukka noudattamisvaatimus. Onton kennon kaksoissertifiointi kattaa tämän laillisen välttämättömyyden. Kiinteä kenno ei täytä tätä erityistä hydraulista standardia.

Sillan tukikaapelin ja ripustimen valvonta: Jälkiasennusvalvontaohjelmat kohdistuvat usein olemassa oleviin siltoihin. Rengasmainen muotokerroin mahdollistaa helpon asennuksen olemassa oleviin kaapeleihin. Teknikot tarvitsevat pääsyn vain ankkurin päähän. Asennus ei vaadi rakenneosan leikkaamista. Tämä on usein hankintainsinööreille ratkaiseva tekijä.

Miksi se epäonnistuu yksinkertaisissa laakerisovelluksissa: Ontossa kennossa on rengasmainen geometria. Tämä muoto keskittää luonnollisesti kuorman kapeaan rengaslaakeripintaan. Sen sijoittaminen litteän laakeripinon sisään ilman oikean kokoista läpivientitankoa aiheuttaa epätasaisen jännityskentän. Anturi lukee tämän jännityksen oikein, mutta lukema ei edusta todellista laakerin kuormaa.

[Katso Kingmach-tuotteiden todelliset sovellukset tietyissä projektityypeissä]

6. Asennuslogiikka: mitä kukin tyyppi vaatii sivustotiimiltä

Asennusvaatimukset määräävät viime kädessä, missä projektit onnistuvat tai epäonnistuvat. Molemmat tärylankakuormituskennotyypit vaativat työmaatiimiltä suurta tarkkuutta.

Kiinteiden kennojen asennusvaatimukset: Tasaiset, yhdensuuntaiset laakeripinnat ovat ehdottoman kielteisiä. Vain 1 mm:n pinnan epäsäännöllisyys halkaisijaltaan 200 mm:n solupinnalla pilaa tiedot. Se tuo käyttöön massiivisen, mitattavissa olevan epäkeskokuormituksen. Joukkueiden tulee käyttää pallomaisia ​​istuinaluslevyjä vakiokäytäntönä. Teknikkojen on varmistettava oikea kohdistus kuormitusakselin kanssa ennen ensimmäistä kuormitusta.

Onttojen kennojen asennusvaatimukset: Poran ja tangon välisen välyksen on vastattava tarkasti määritettyä toleranssia. Keskitanko ei saa koskaan koskettaa sisäreiän seinämää kuormitettuna. Teknikot suorittavat asennuksen ankkuripäähän ennen mutterin kiristämistä. Uudelleenasennus kiristyksen jälkeen on käytännössä mahdotonta. Joukkueen on purettava stressi kokonaan koko ankkurista korjatakseen virheen.

Signaalin jatkuvuuden suunnittelu: Molemmat punnituskennotyypit käyttävät älykästä HAT-arkkitehtuuria. Ne tarjoavat erinomaisen pitkän matkan digitaalisen lähdön. Teknikkojen on kuitenkin suunniteltava kaapelin reititys anturista dataloggeriin asennuksen aikana. He eivät voi asentaa kaapeleita jälkikäteen helposti. Haudatut ja vedenalaiset kaapelit vaativat raskaan panssaroidun kaapelin. He vaativat myös vedenpitäviä jakorasiat, jotka on tiukasti mitoitettu tarkan asennussyvyyden mukaan.

Jaettu riski: Molemmat solutyypit ovat edelleen erittäin herkkiä varhaisille virheille. Asennuksessa tehtyjä virheitä ei voida korjata myöhemmin ilman vakavaa fyysistä puuttumista. Tarkan asennuksen saaminen oikein ensimmäisellä kerralla ei ole liian suunnittelutyötä. Se on ainoa vaihtoehto.

7. Päätöksen tarkistuslista: viisi kysymystä, jotka johtavat oikeaan valintaan

Insinööreillä on tiukat määräajat. Käytä tätä tiivistä päätöstyökalua hankintastrategiasi ohjaamiseen.

Kysymys 1 — Onko jokin rakenneosa (tanko, kaapeli, pultti) kulkeva anturin läpi?
Kyllä: Valitse ontto.
Ei: Valitse kiinteä.

Kysymys 2 — Kannataako anturi rakenteellista kuormitusta kokonaan vai vain tunnistaako sen?
Sisällä on oltava täysi kuorma: Valitse kiinteä.
Vain aisti (voima siirretään laakerin pinnan kautta): Valitse jompikumpi tyyppi tiukasti kysymyksen 1 mukaan.

Kysymys 3 – Onko tämä väliaikainen testi vai pysyvä valvontalaitteisto?
Väliaikainen testi/rakennusvaihe: Valitse kiinteä.
Pysyvä / pitkäaikainen SHM-ohjelma: Valitse ontto (50 vuoden suunniteltu käyttöikä).

Kysymys 4 – Kuuluuko hanke vesirakennus- tai sähköalan standardien piiriin?
Kyllä: Valitse ontto (DL/T 269-2022 -sertifioitu).
Ei: Kumpikin tyyppi täyttää yleisen GB/T 13606-2007 -standardin.

Kysymys 5 – Mikä on tarvittava valvontakapasiteetti?
Alle 500 kN: Valitse ontto (saatavilla sisääntulomalleja).
10 000 kN tai enemmän: Valitse kiinteä (ontto normaalisti yltää ulos 8 000 kN:n vakiopaineella, vaikka mukautettuja vaihtoehtoja on olemassa).

Tarkistuslistan loppuhuomautus: Jos kaksi tai useampi kysymys osoittaa tiimisi vastakkaisiin suuntiin, keskeytä välittömästi. Hakemuksesi vaatii asiantuntijatarkastuksen. Kingmach tarjoaa mukautettuja kokoonpanoja monimutkaisten hybridivaatimusten käsittelemiseksi.

Sovelluksen geometria määrittää anturin geometrian

Kiinteät punnituskennot ja ontot punnituskennot eivät ole koskaan kilpailevia tuotteita eri hintapisteissä. Ne ovat pohjimmiltaan täydentäviä laitteita, jotka on suunniteltu täysin erilaisille kuormitusreiteille. Projektin ainutlaatuinen geometria määrittää aina, mikä anturi on oikea.

Monet suuret hankkeet vaativat molempia tyyppejä samanaikaisesti eri seurantapisteissä. Monimutkainen siltaohjelma saattaa käyttää kiinteitä soluja turvallisesti laakerin istuimissa ja samalla käyttää onttoja soluja tukikaapelin ankkureissa.

Oletko edelleen epävarma oikeasta ratkaisusta projektiisi? Täytä alla oleva tekninen konsultointilomake, niin Kingmachin insinöörit antavat räätälöidyt valintasuositukset 24 tunnin kuluessa. [Näytä Solid Load Cell -tuotesivu] · [Näytä onttojen kuormitussolujen tuotesivu] · [Lataa koko tekninen tiedote (PDF)]
