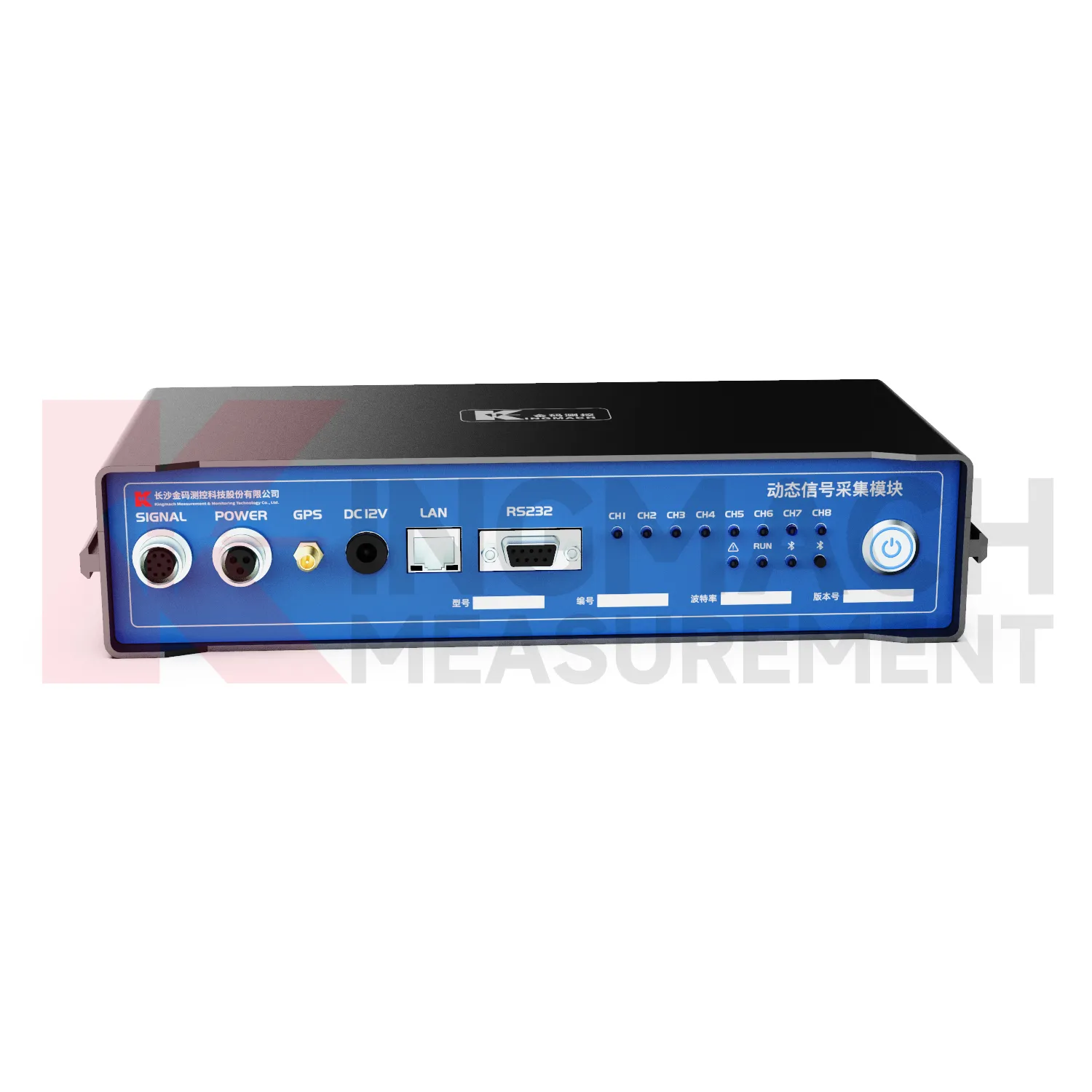

Dynaaminen signaalinhankintamoduuli JMYD-1008XC kuva 0

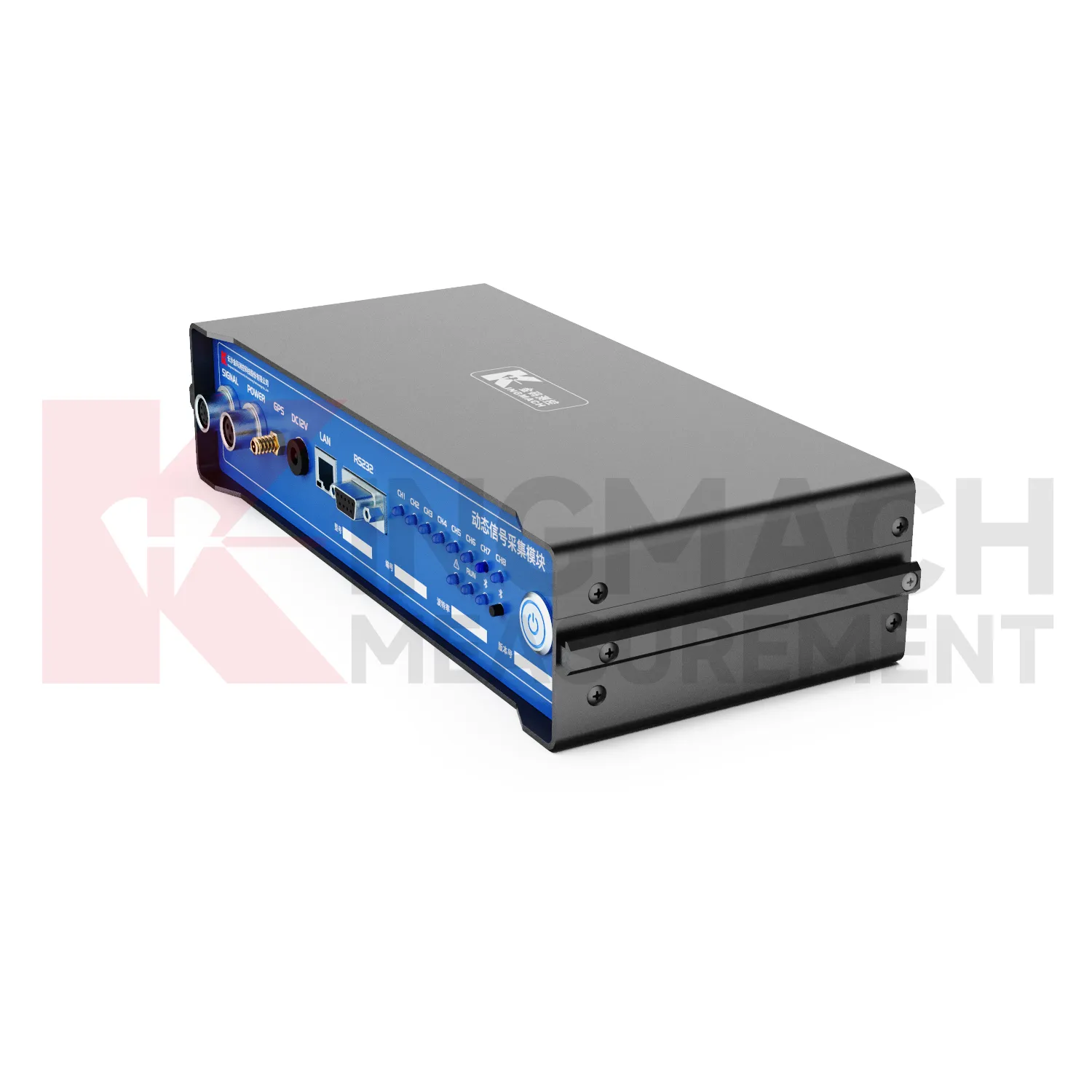

Dynaaminen signaalinhankintamoduuli JMYD-1008XC kuva 1

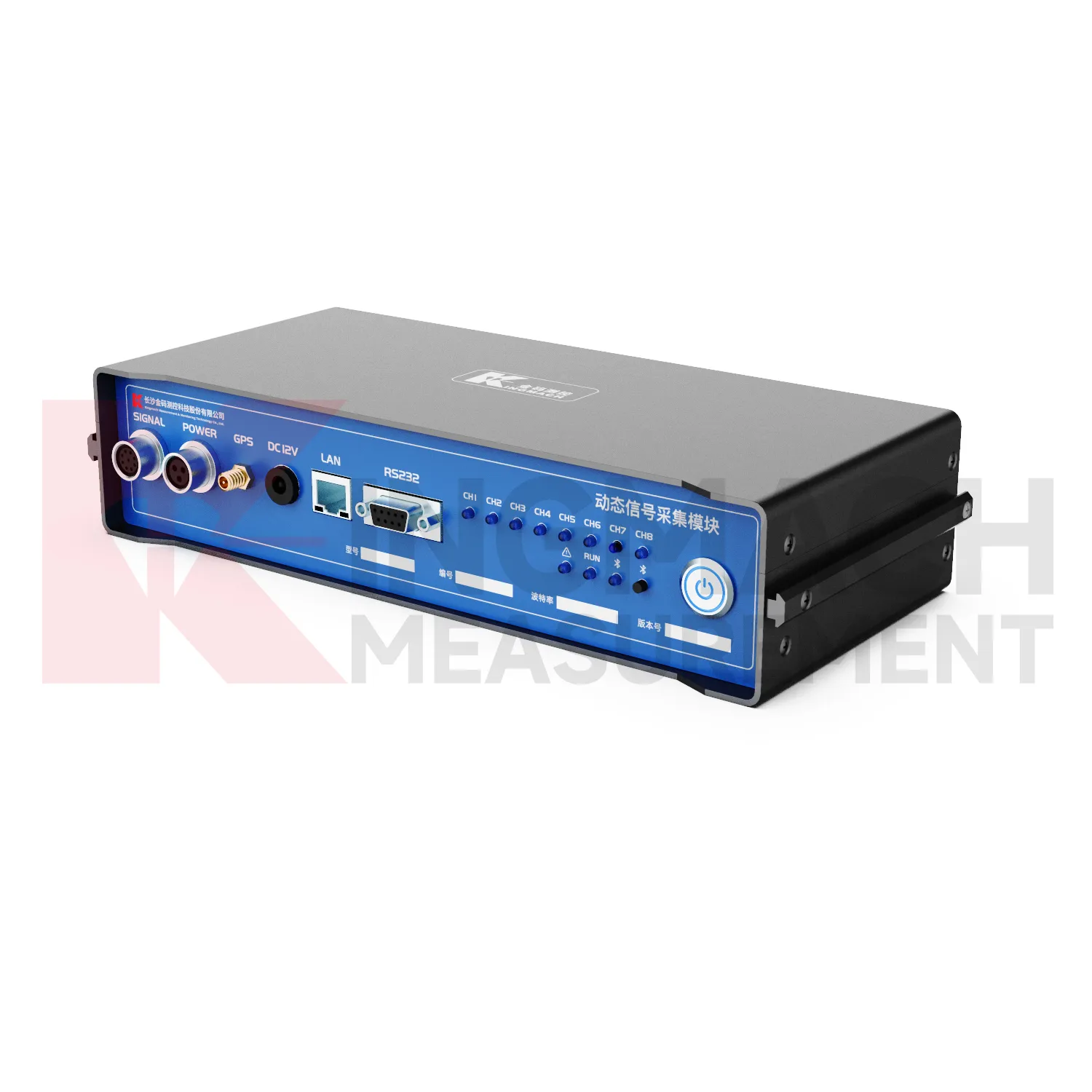

Dynaaminen signaalinhankintamoduuli JMYD-1008XC kuva 2

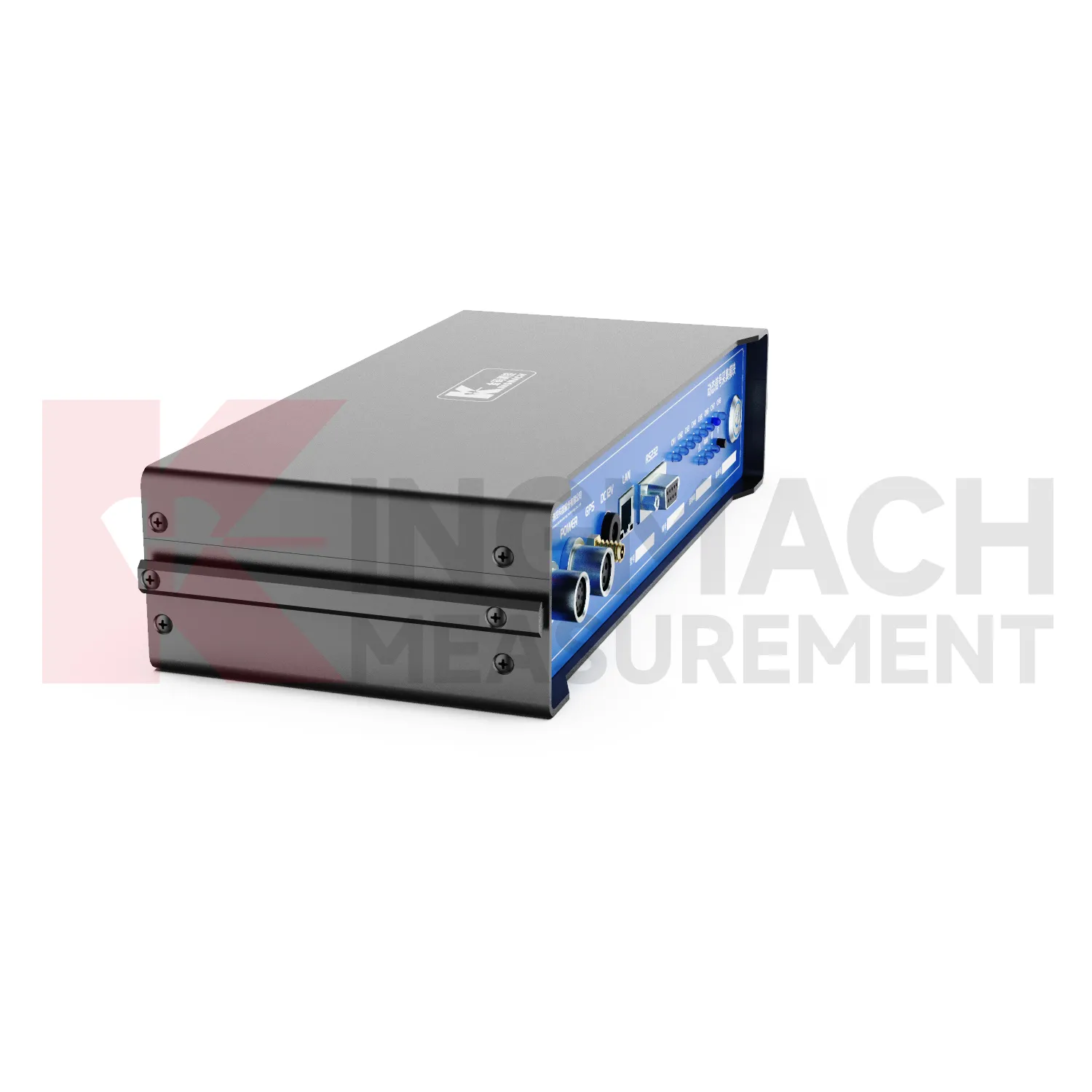

Dynaaminen signaalinhankintamoduuli JMYD-1008XC kuva 3

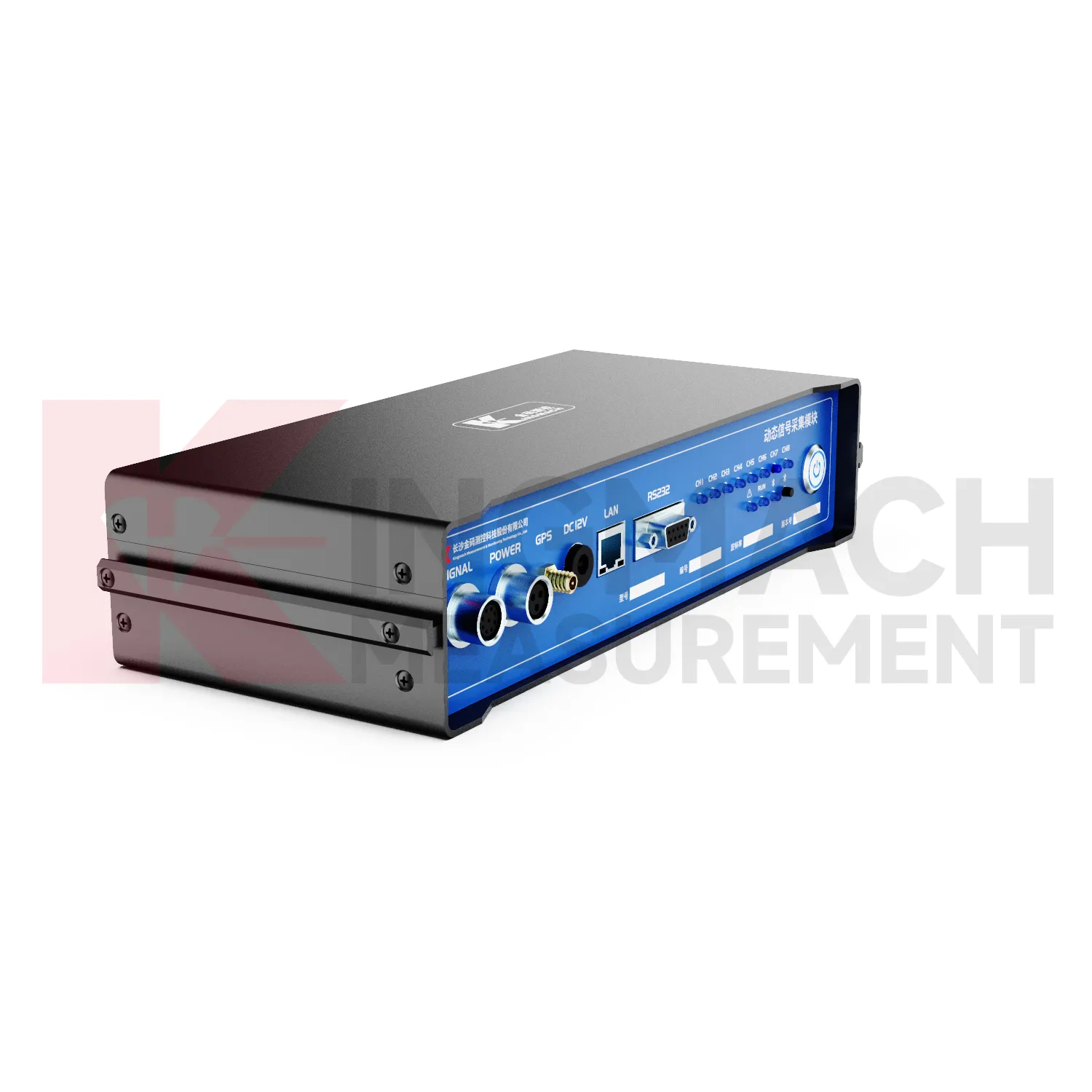

Dynaaminen signaalinhankintamoduuli JMYD-1008XC kuva 4

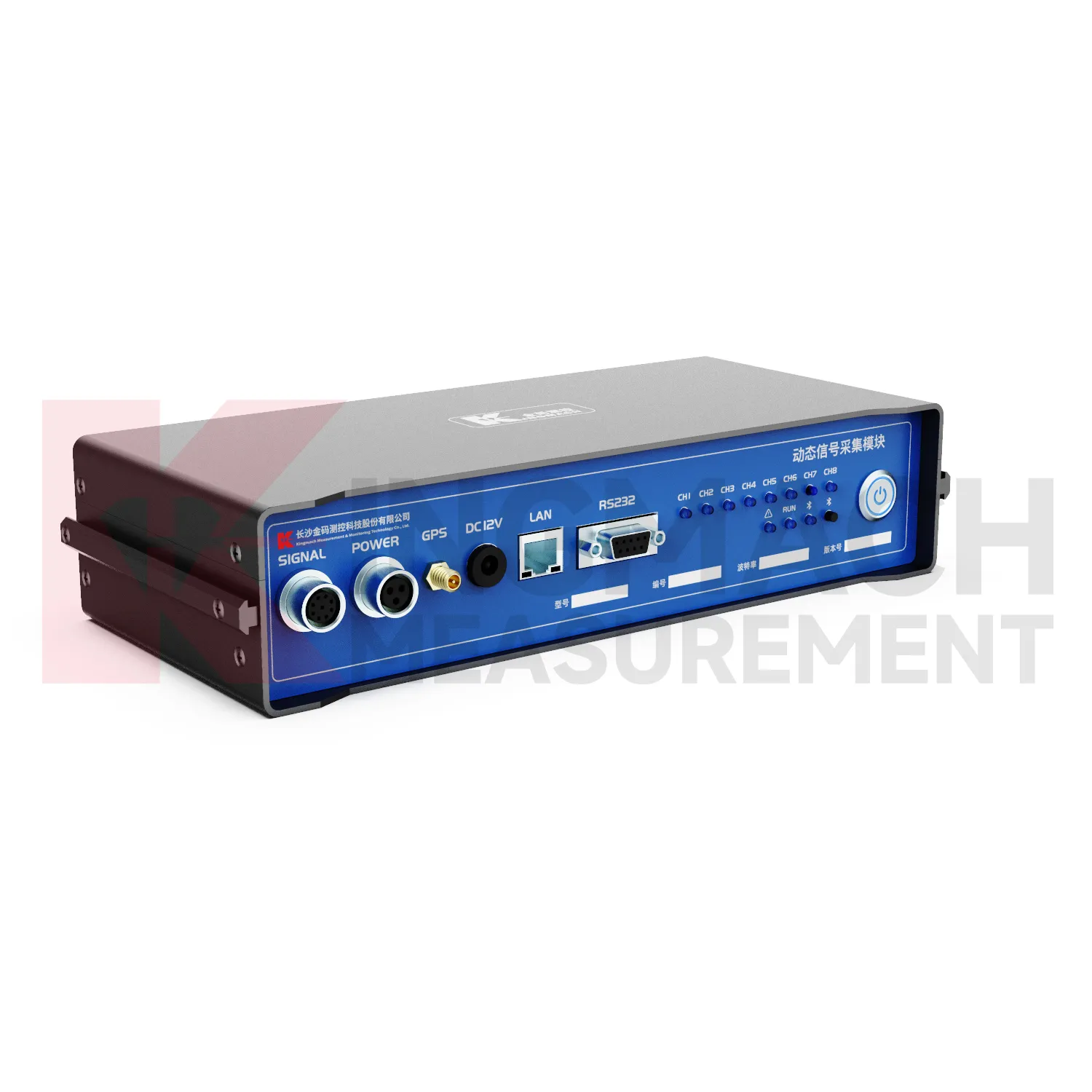

Dynaaminen signaalinhankintamoduuli JMYD-1008XC kuva 5

Dynaaminen signaalinhankintamoduuli JMYD-1008XC kuva 6

Dynaaminen signaalinkeräysmoduuli JMYD-1008XC

Dynaaminen signaalinhankintamoduuli on päätelaite, joka on suunniteltu standardijännitesignaalien vastaanottamiseen ja käsittelyyn. Siinä on sisäänrakennettu ohjelmoitava vahvistusvahvistinpiiri, älykäs virranhallintamoduuli, nopea AD-muunnospiiri ja ytimen hankinnan ohjauspiiri. Sen varustettu korkean suorituskyvyn mikrokontrolleri mahdollistaa nopean ja tehokkaan tietojenkäsittelyn ja tiedonsiirron.

Lataa

Ilmainen konsultaatio

Yleiset tuotetiedot

Alkuperäpaikka:	Changsha, Kiina
Tuotemerkki:	Kingmach
Mallinumero:	JMYD-1008XC
Sertifiointi:	ISO9001, ISO14001, ISO45001

Tuotteen liiketoimintaehdot

Minimitilausmäärä:	1 kpl
Hinta:	Neuvoteltavissa
Pakkaustiedot:	Pahvilaatikoita tai puisia koteloita. Saatavilla on myös räätälöityjä pakkausratkaisuja.
Toimitusaika:	Lähetetään 30 päivän kuluessa täyden maksun vastaanottamisesta.
Maksuehdot:	T/T etukäteen.

Kuvaus

Johdanto:

Dynaaminen signaalinkeräysmoduuli (malli: JMYD-1008XC) on päätelaite standardoitujen jännitesignaalien keräämiseen ja käsittelyyn. Ohjelmoitavilla vahvistuspiireillä, älykkäillä tehonhallintamoduuleilla, nopeilla AD-muunnospiireillä ja ytimen hankinnan ohjauspiireillä varustettu sen tehokas mikro-ohjain varmistaa nopean tiedonkäsittelyn ja tiedonsiirron. Tämä tiedonkeruujärjestelmä mahdollistaa tehokkaan ja tarkan rakenteellisen tärinätietojen keräämisen ja käsittelyn, sillä sen mitat ovat pienet, käyttäjäystävällinen käyttö ja helppo asennus.

Järjestelmän ominaisuudet:

l Erittäin leveä jännitetulo, joka tukee 9V-36V DC-virtalähdettä.

l Dynaaminen alue: ≥ 130 dB.

l 8-kanavainen synkroninen näytteenotto jopa 52 kSPS:n taajuudella varmistaa signaalin eheyden.

l Jokaisessa kanavassa on itsenäinen signaalinkäsittelyjärjestelmä ja 24-bittinen AD-muunnin.

l Useita valittavia tiedonsiirtoliitäntöjä tietokoneen kanssa, mukaan lukien RS232 tai Ethernet.

l Ethernet-tiedonsiirron avulla järjestelmä tukee peräkkäistä kanavalaajennusta ja rinnakkaisnäytteistystä, mikä mahdollistaa pitkäaikaisen reaaliaikaisen, keskeytymättömän monikanavaisen signaalin tallennuksen tietokoneen kanssa.

Sovellukset

Tämä tuote on suunniteltu reaaliaikaiseen automaattiseen tiedonkeruu-, tallennus-, siirto-, raportointi- ja anturisignaalien varhaisvaroittamiseen geoteknisen suunnittelun ja rakenteiden turvallisuusseurantaprojekteissa (esim. säiliöpadot, sillat, tunnelit, rinteet, rappeutuneet rakennukset ja kaivokset, ydinvoimalaitokset ja maa- ja vesirakenteet), jotka tarjoavat rakennus- ja käyttöpäälliköille tietotukea sekä turvallisuuteen liittyvää tukea ja nykyisen projektin päätöksentekoa.

Tekniset tiedot

Virtalähteen jännite	DC 9V-24V
Jännitealue	±2.5V
Jännitteen ilmaisuvirhe	±0,5 % FS
Osoituksen vakaus	±0,1 %/päivä (mitattu 1 tunnin lämmittelyn jälkeen 20 C ± 1 C)
Kaistanleveys	70kHz
Yhteisen tilan hylkäys	>120 dB (G=10)
Signaali-kohinasuhde	110 dB (52 kSPS)
Melu	≤3 μVrms (tulo oikosulussa, muunnetaan tuloksi suurimmalla vahvistuksella)
Viestintämenetelmät	Tiedonsiirtoliitännät Ethernet, RS232- ja Bluetooth-tuki
Näytteenottotaajuus	Jopa 10kHz
Mitat	276mm × 120mm × 60mm
Käyttölämpötila	-30 C ～ + 70 C
