Kuvaus

Johdanto:

GNSS on uuden sukupolven, jokasään, valvomaton automaattinen paikannusjärjestelmä, joka on kehitetty käyttämällä korkean suorituskyvyn ja tarkkaa System-on-Chip (SoC) -järjestelmää, joka tukee monikonstellaatiota ja monitaajuista erittäin tarkkaa paikannusta. Se on yhteensopiva Kiinan BeiDou-navigointisatelliittijärjestelmän (BDS B1/B2), Yhdysvaltojen GPS:n (L1/L2), Venäjän GLONASSin (L1/L2) ja Euroopan Galileon (E1/E5b) signaalien kanssa. Järjestelmä, joka koostuu yhdestä tai useammasta paikannusyksiköstä, jotka on asennettu suunnitteluprojektien valvontapisteisiin, mittaa vaaka- ja pystysiirtymiä. Tämä järjestelmä muodostaa jokasään miehittämättömän automaattisen siirtymän mittausjärjestelmän.

Toimintaperiaate:

1.Anturiperiaate:

Uuden sukupolven GNSS-paikantimet, jotka perustuvat suorituskykyisiin ja tarkkoihin SoC-siruihin, tukevat koko järjestelmän monitaajuista erittäin tarkkaa paikannusta. Se on tekniikka, joka vastaanottaa signaaleja keinotekoisista maasatelliiteista, joissa on atomikello-ajoitusjärjestelmä, ja suorittaa pistemittauksia. Paikannuslaite vastaanottaa peräti neljän satelliitin ajoituskoodauksen, ja itse paikantimen sijainti saadaan selville ja dynaaminen seuranta voidaan toteuttaa.

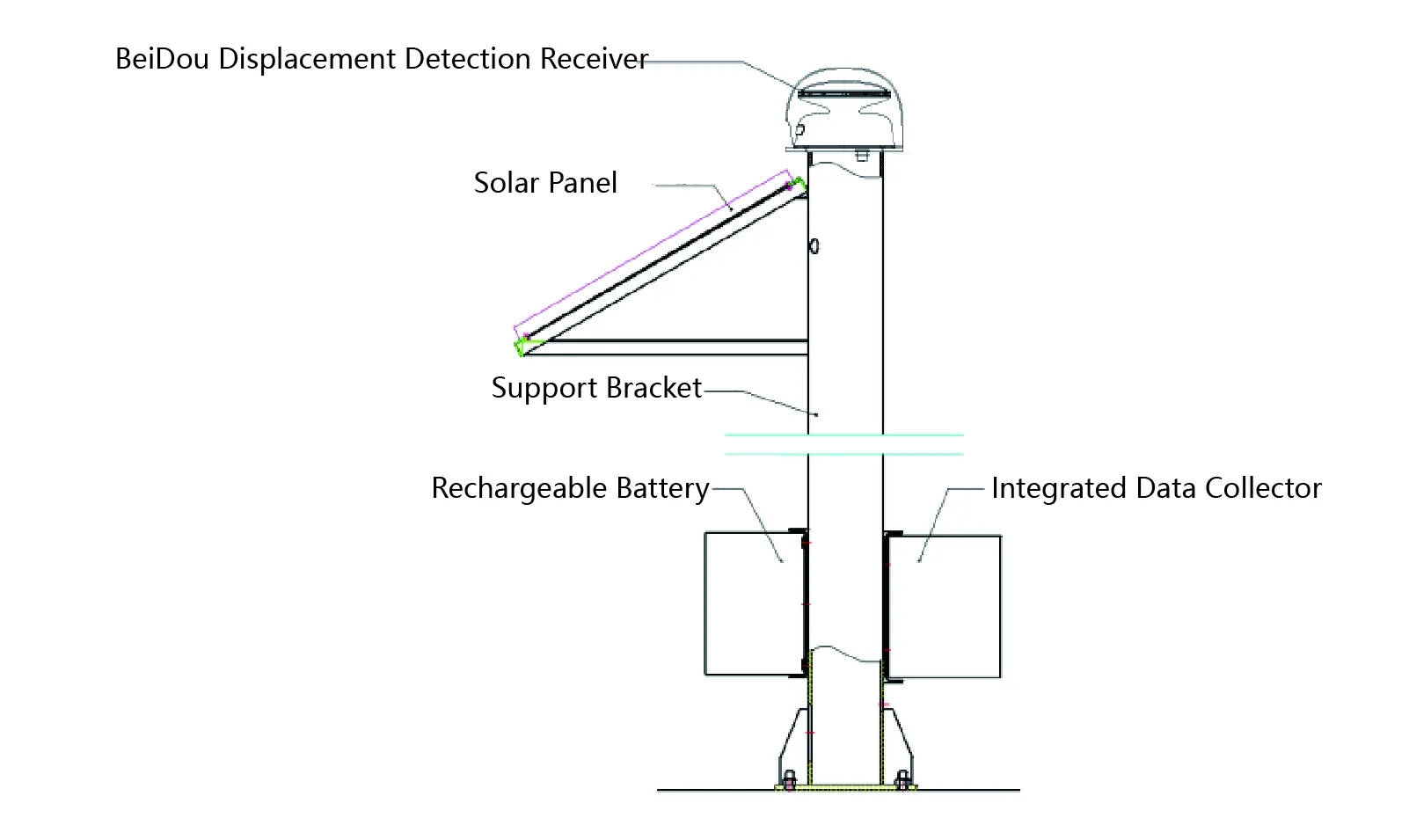

GPS Remote Displacement Measurement System koostuu GNSS (full system) -paikantimesta, asennustelineestä, aurinkopaneeleista, paristoista jne.

2. Järjestelmän periaate:

Useista paikannuslaitteista koostuva järjestelmä mittaa omat sijaintinsa suorittaen samalla koordinoitua differentiaalilaskentaa keskinäisen linkityksen kautta, mikä mahdollistaa korkean tarkkuuden suhteellisen siirtymän mittaukset. Tällaisissa suunnitteluprojekteissa paikannin voidaan järjestää tasaisesti peruspisteen, testipisteen kanssa, saa testipisteen erittäin tarkan paikanmuutosarvon suhteessa peruspisteeseen.

Tuotteen ulkonäkö:

JMBD-1050-isäntäpaneeli sisältää 3 ilmaisinta ja 1 liitännän.

1.Virran merkkivalo: Valo osoittaa, että virta on kytketty;

2,4G-merkkivalo: Palava ilmaisee normaalin 4G-verkkoyhteyden;

3. GNSS-paikannusmerkkivalo: Valo osoittaa onnistuneen paikantamisen;

4. Virtaliitäntä ja RS485-tiedonsiirtoliitäntä.

Sovellukset

Sitä käytetään laajasti tekniikan aloilla, kuten rinteissä, suurnopeusjunaraiteissa, silloissa, rakennuksissa, kaivoksissa ja patojen rakenteellisissa suhteellisissa siirtymämuutoksissa tarkan mittauksen saavuttamiseksi.
