Integroitu GNSS JMBD-1050YT

JMBD-1050YT on kustannustehokas, pienitehoinen, erittäin integroitu GNSS-vastaanotin geologiseen kaltevuuden seurantaan ja rakenteellisten siirtymien mittaamiseen. Tehokkaan SoC-sirun ansiosta se tukee monisatelliittia (BDS, GPS, GLONASS, Galileo) ja monitaajuista paikannusta jokasään, ilman valvontaa varten.

Lataa

Ilmainen konsultaatio

Yleiset tuotetiedot

Alkuperäpaikka:	Changsha, Kiina
Tuotemerkki:	Kingmach
Mallinumero:	JMBD-1050YT
Sertifiointi:	ISO9001, ISO14001, ISO45001

Tuotteen liiketoimintaehdot

Minimitilausmäärä:	1 kpl
Hinta:	Neuvoteltavissa
Pakkaustiedot:	Pahvilaatikoita tai puisia koteloita. Saatavilla on myös räätälöityjä pakkausratkaisuja.
Toimitusaika:	Lähetetään 30 päivän kuluessa täyden maksun vastaanottamisesta.
Maksuehdot:	T/T etukäteen.

Kuvaus

Johdanto:

JMBD-1050YT Integrated Beidou Remote Displacement Measurement System on kustannustehokas, pienitehoinen ja erittäin integroitu GNSS-vastaanotin, joka on suunniteltu geologiseen kaltevuuden seurantaan ja rakenteellisten siirtymien mittaamiseen. Tehokas SoC-sirulla varustettu se tukee monisatelliittia (BDS B1/B2/B3, GPS L1/L2, GLONASS L1/L2, Galileo E1/E5b) ja monitaajuista erittäin tarkkaa paikannusta, mikä mahdollistaa jokasään, ilman valvontaa tapahtuvan automaattisen valvonnan.

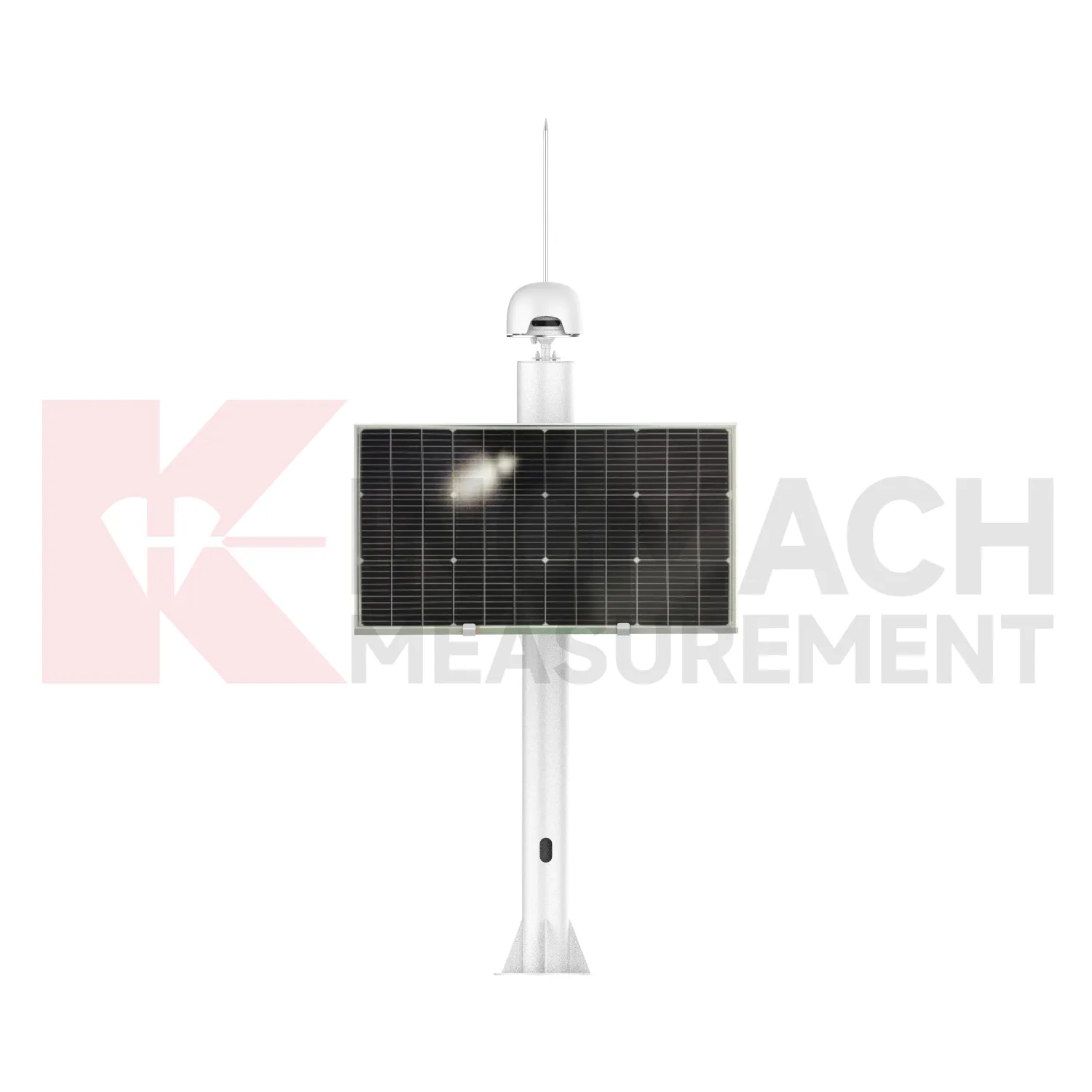

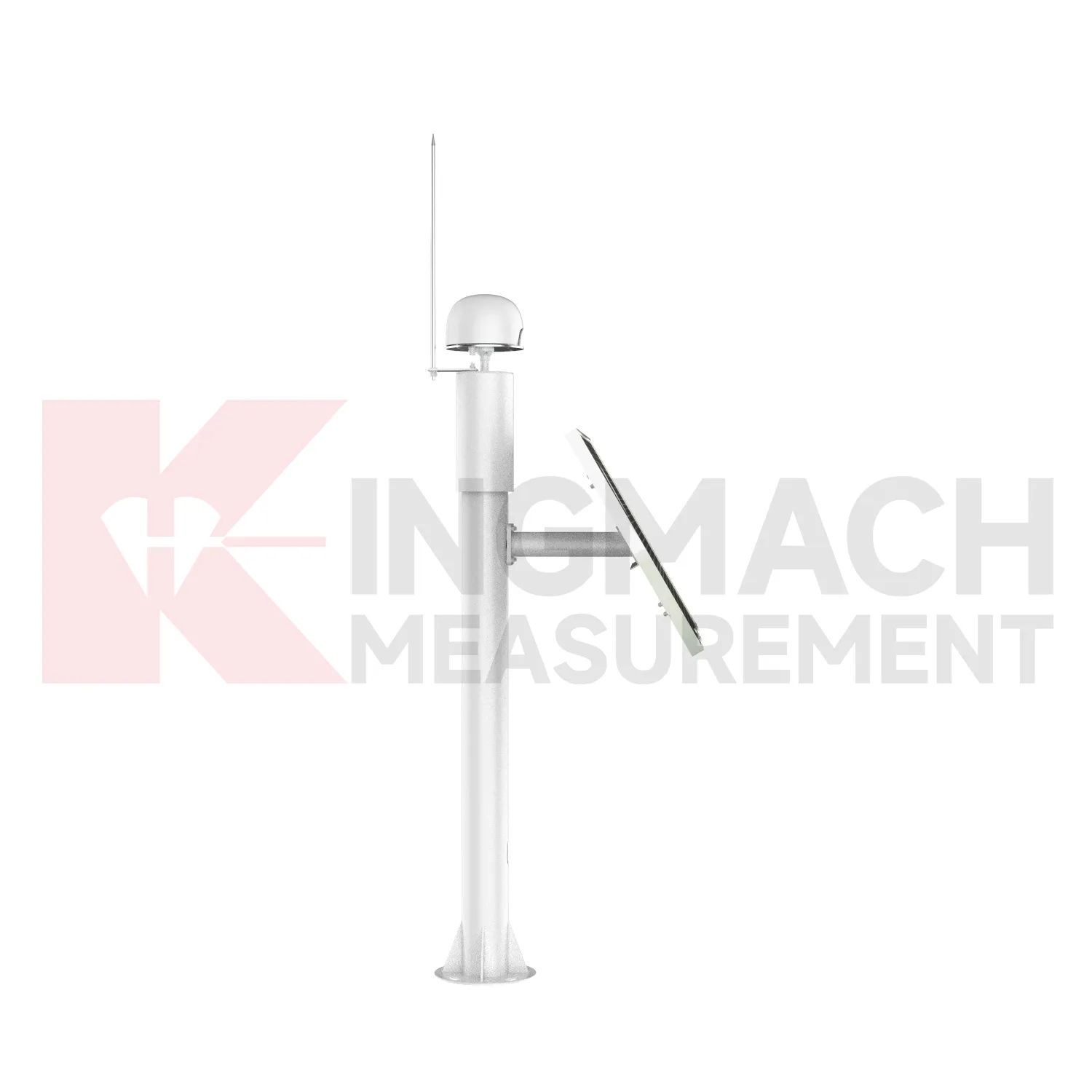

Järjestelmä yhdistää mittaustason antennin, 4G/RS485-viestintämoduulit ja virranhallintayksikön kompaktiin rakenteeseen. Se toimii 12V/35Ah litiumakulla, jossa on aurinkolataustuki, mikä takaa pitkän aikavälin vakaan toiminnan syrjäisillä alueilla. IP67-vedenpitävyysluokituksen ja vankan ympäristön sopeutumiskyvyn (-40 ºC ~ + 85 ºC) ansiosta se toimii luotettavasti vaativissa teknisissä ympäristöissä ja tarjoaa reaaliaikaista siirtymätietoa rakenteen turvallisuusarviointia varten.

Tuotteen ominaisuudet:

Monisatelliittituki: Yhteensopiva BDS:n, GPS:n, GLONASSin ja Galileon kanssa vakaaseen paikannukseen monimutkaisissa ympäristöissä.

Korkea integrointi: Integroi vastaanottimen, antennin, tiedonsiirron ja virranhallinnan yhdeksi yksiköksi, mikä yksinkertaistaa asennusta ja vähentää huoltotarvetta.

Kaksi tiedonsiirtotilaa: 4G- ja RS485-vaihtoehdot täyttävät erilaiset verkkokäyttövaatimukset etä- ja paikan päällä tapahtuvaa valvontaa varten.

Autonominen virtalähde: Aurinko + litiumakkurakenne takaa keskeytymättömän toiminnan verkon ulkopuolella ja tukee 24/7 valvomatonta valvontaa.

Vankka sopeutuvuus ympäristöön: IP67 vedeneristys ja laaja lämpötila-alue (-40 ºC ~ + 85 ºC) kestävät sadetta, pölyä ja äärimmäisiä lämpötiloja.

Sovellukset

Geologinen suunnittelu: rinteiden vakauden seuranta, maanvyörymien varhaisvaroitus ja maan vajoamisen mittaus

Liikenneinfrastruktuuri: suurten nopeuksien rautatieraiteen siirtymä, siltojen muodonmuutos ja tunnelin rakenteiden seuranta

Vesivoima ja padot: Padon rungon asettuminen, säiliön rinteiden liike ja vesihuoltoprojektien turvallisuusseuranta

Siviilirakennukset: Korkeiden rakennusten perustusten siirtymä, historiallisen rakennuksen rakenteellisen vakauden seuranta

Kaivostoiminta: Kaivoksen kaltevuuden ja maanalaisen rakenteen muodonmuutosten seuranta

Tekniset tiedot

Parametri	Yksityiskohdat
Paikannustarkkuus	-Staattinen: Vaaka ±2,5mm, Korkeus ±5mm- Dynaaminen: Vaaka ±8mm, Korkeus ±15mm
Resoluutio	1mm
Tuetut tähtikuviot	BDS (B1L/B2L/B3L/B1C/B2a/B2b), GPS (L1/L2), GLONASS (L1/L2), Galileo (E1/E5b)
Viestintärajapinnat	4G, RS485
Virtalähde	DC 9~24V (yhteensopiva 12V/35Ah litiumakun ja aurinkolatauksen kanssa)
Virrankulutus	1,5 W (tyypillinen)
Käyttölämpötila	-40ºC~+85ºC
Varastointilämpötila	-55 ºC ~ + 95 ºC
Kosteudenkestävyys	95 % RH (ei tiivistyvä)
Vesitiivis luokitus	IP67
Antenni	Sisäänrakennettu mittaustason antenni (integroitu suunnittelu)
Luotettavuus	MTBF ≥35 000 tuntia
