Älykäs monipistepoikkeamamittari JMDL-31XXAT

Yleiset tuotetiedot

Tuotteen liiketoimintaehdot

Kuvaus

Johdanto:

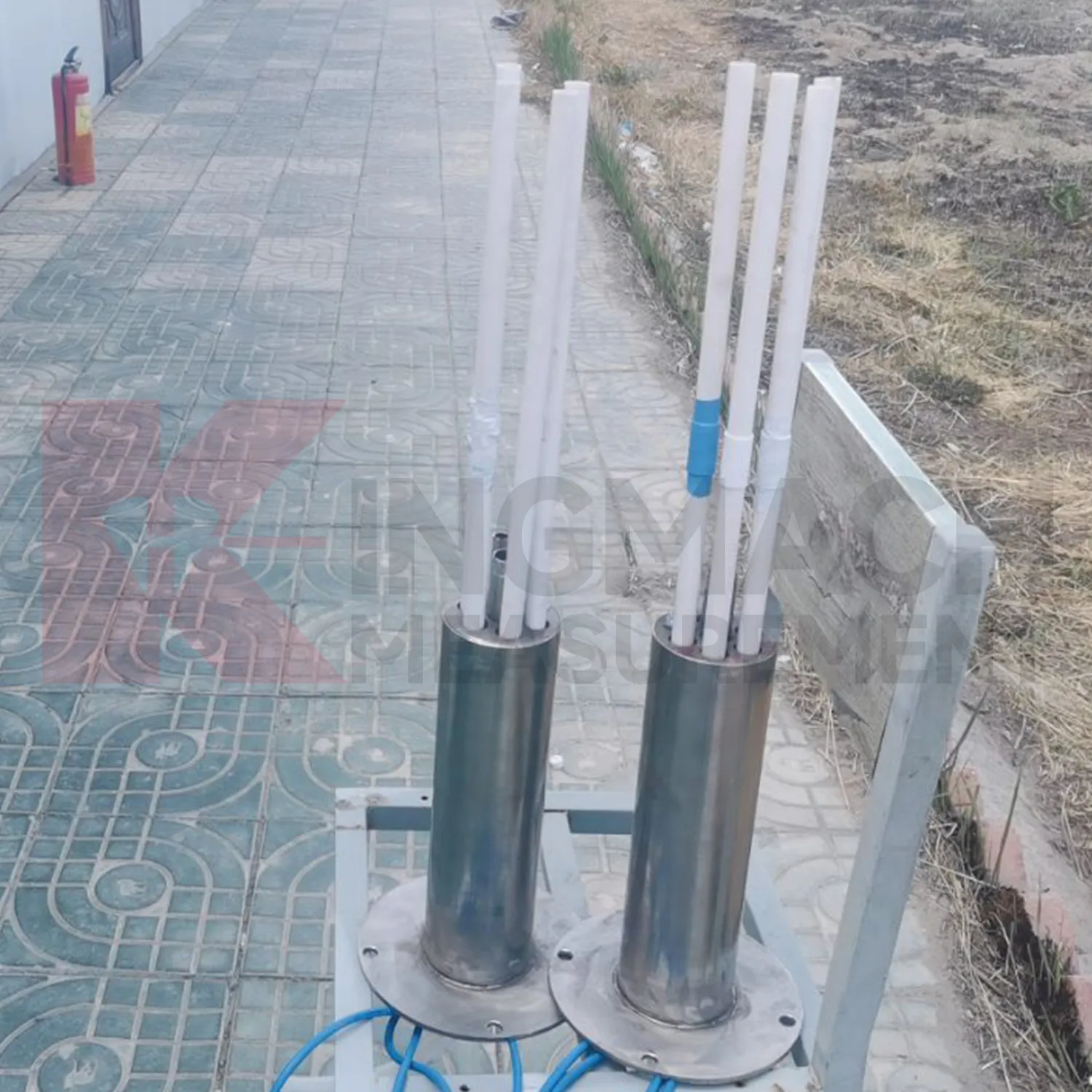

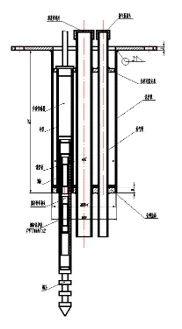

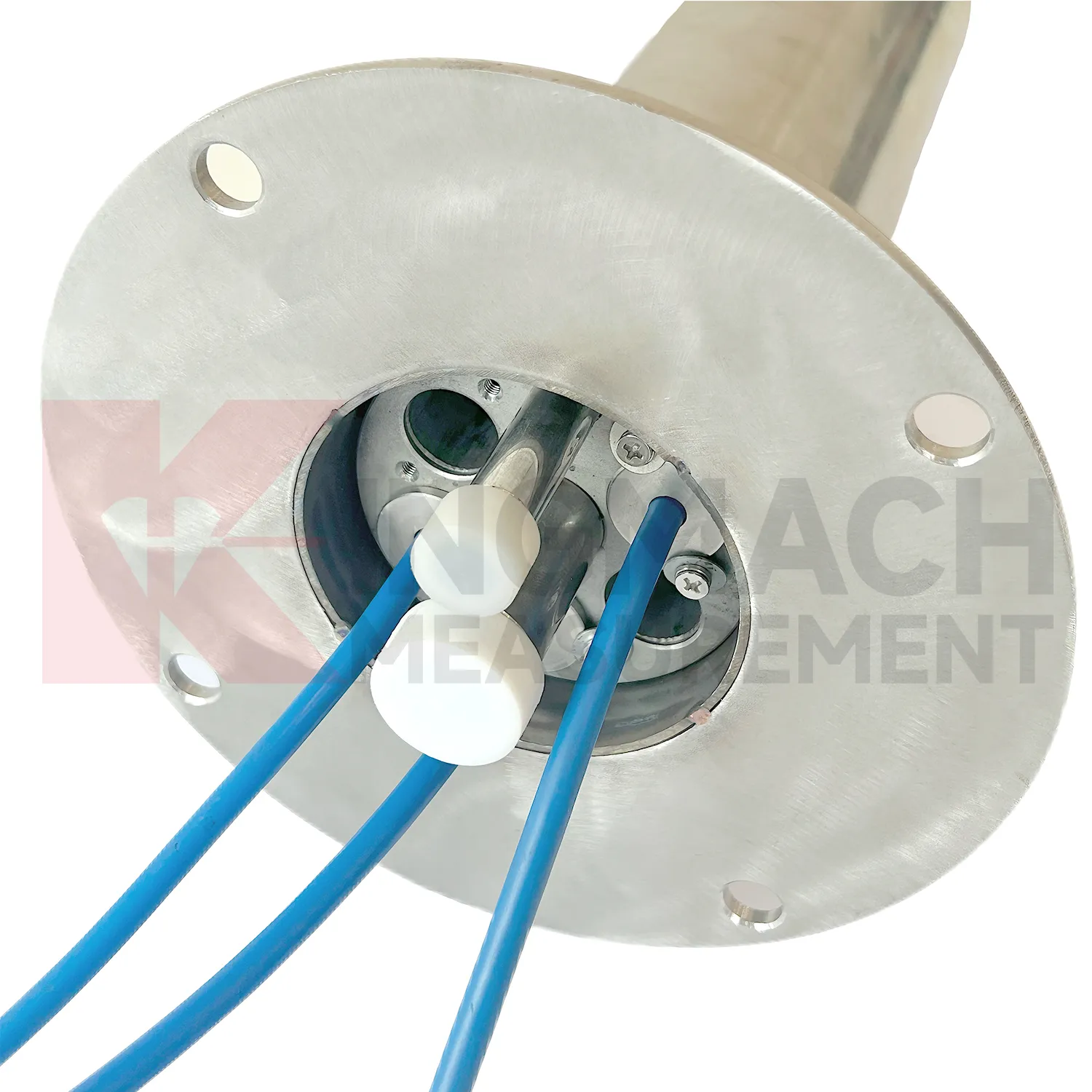

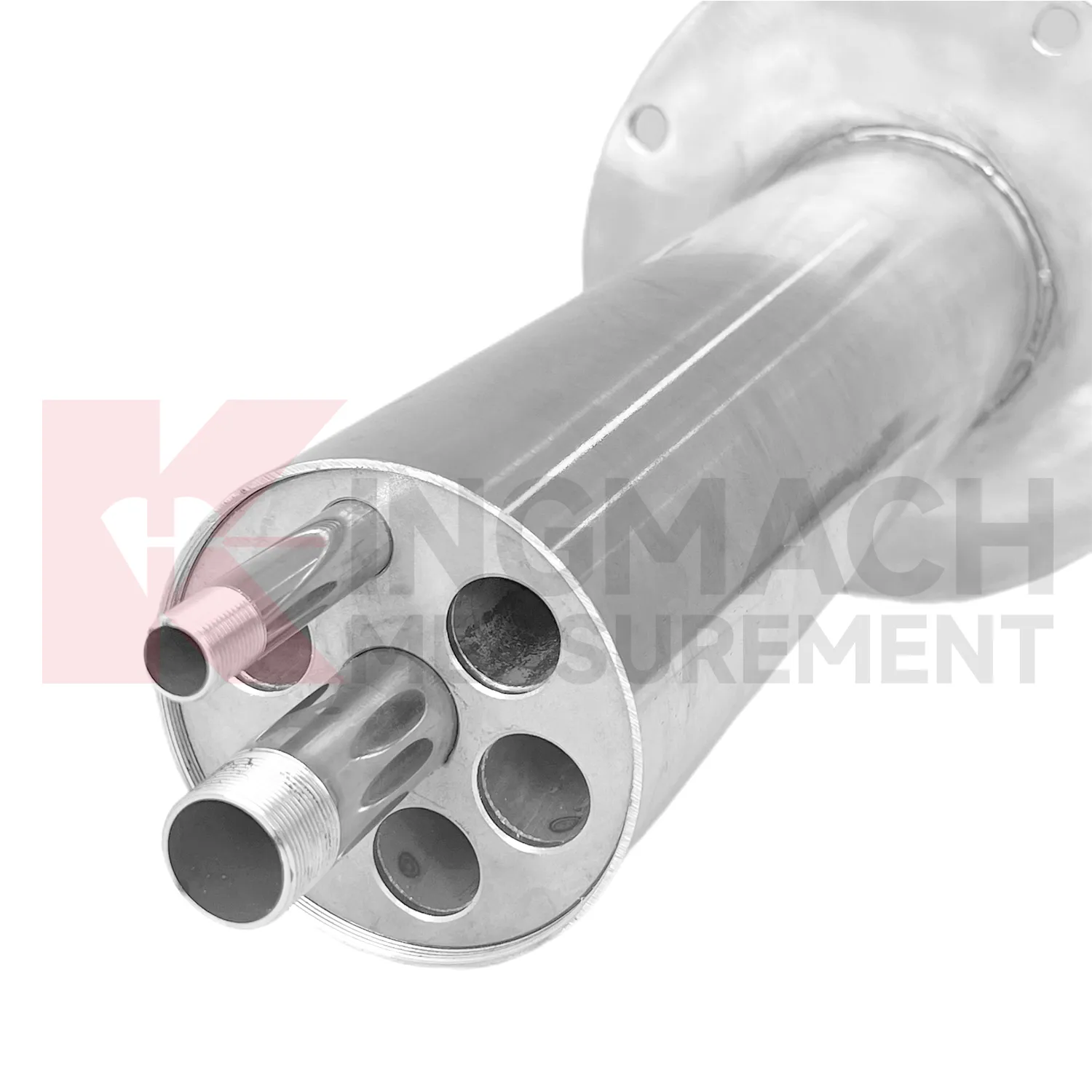

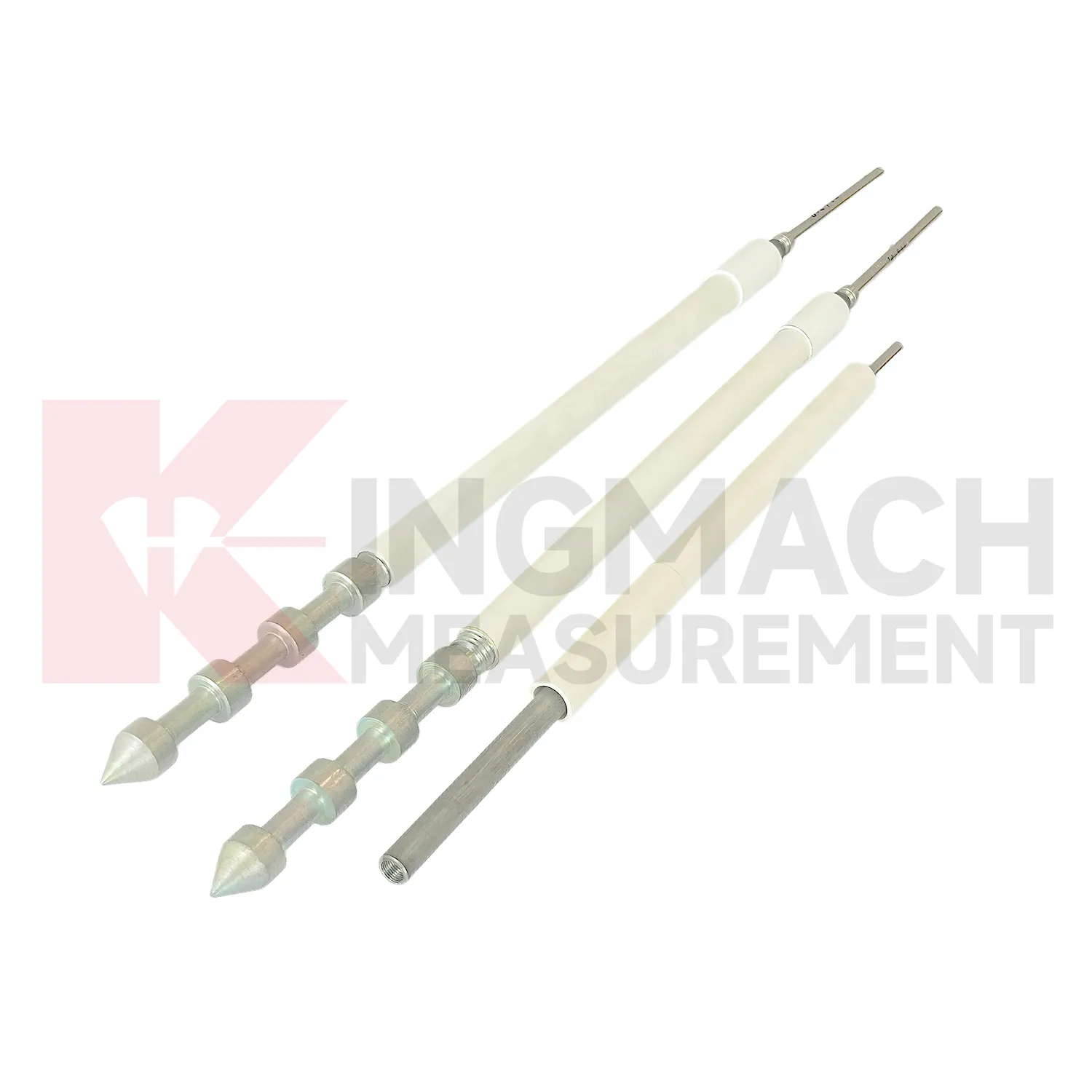

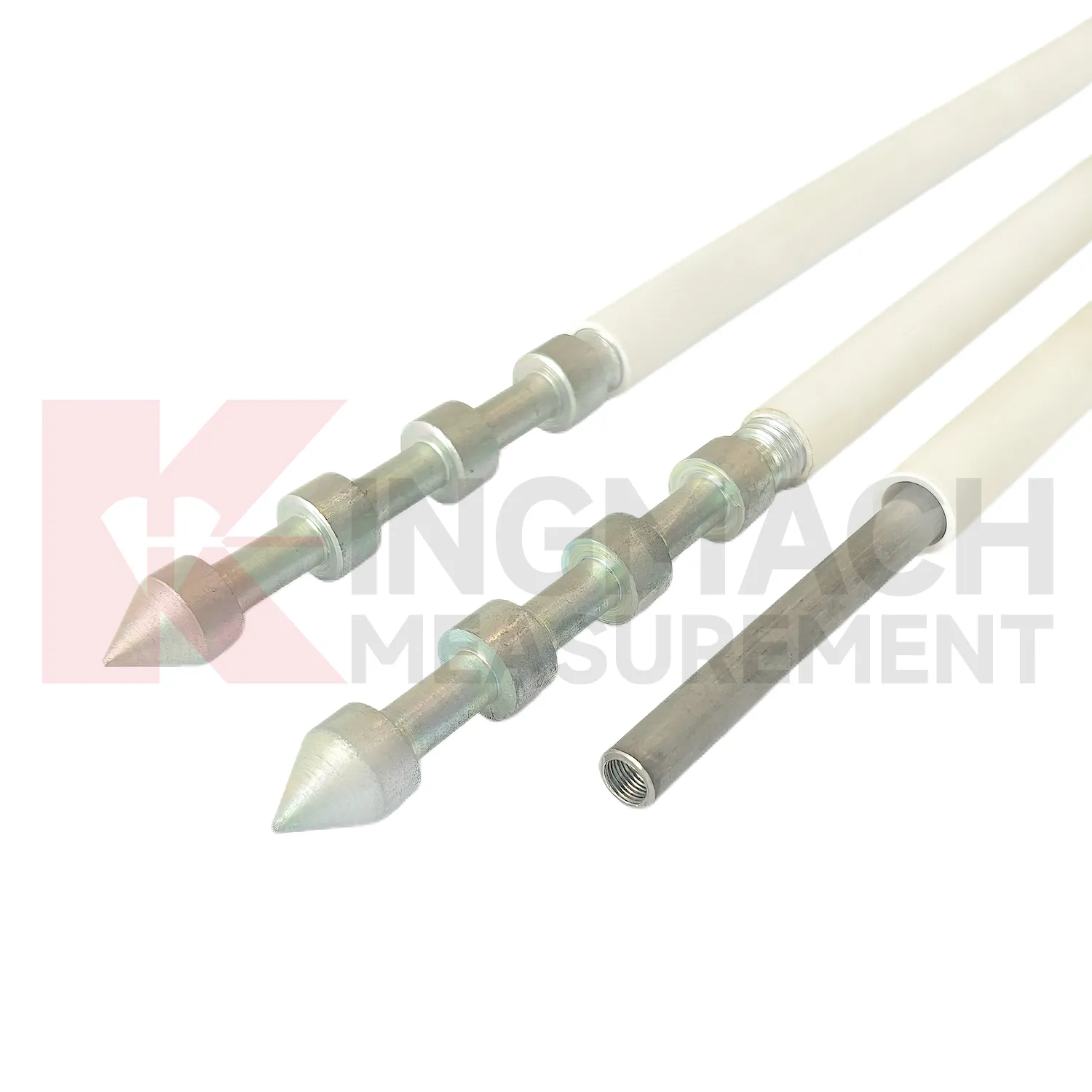

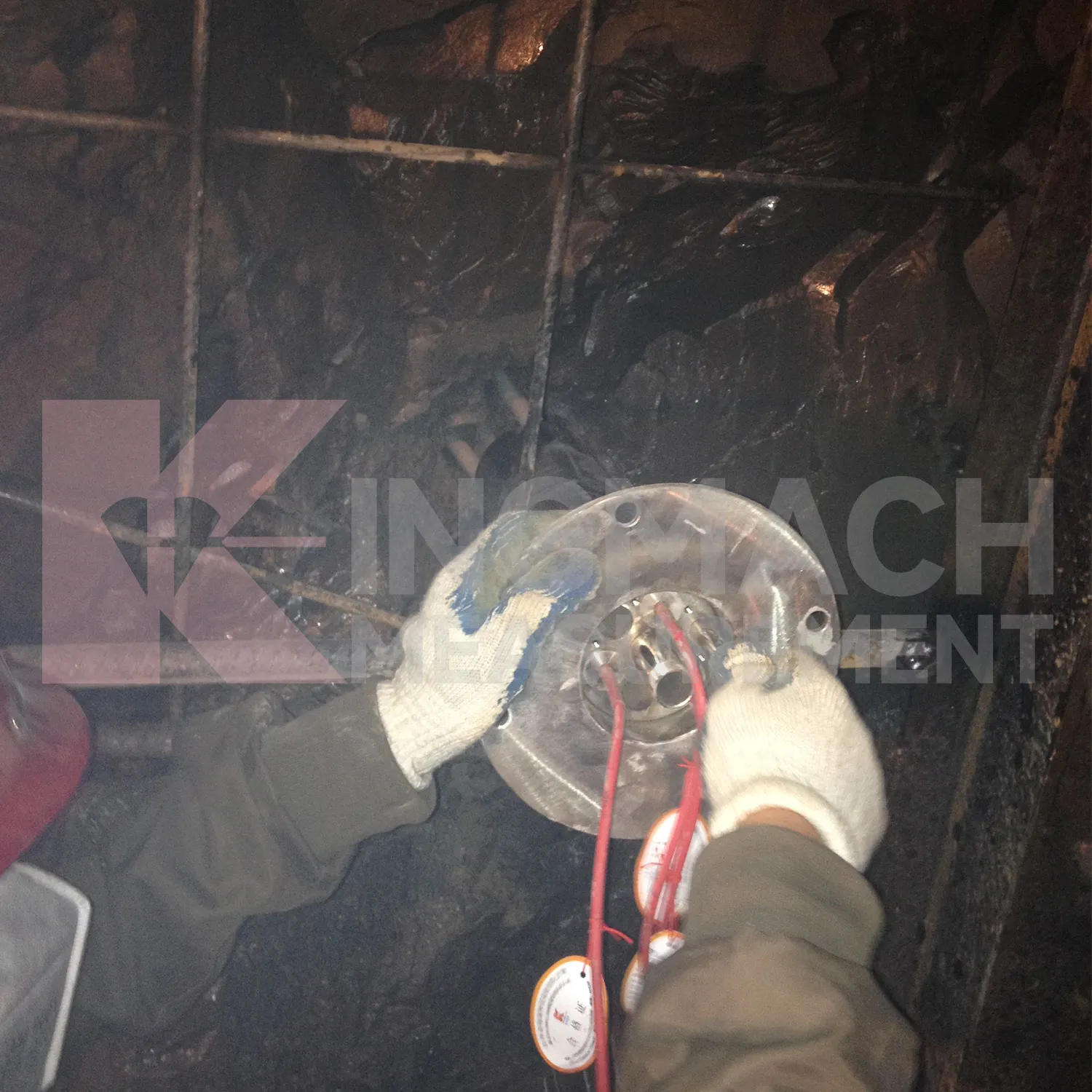

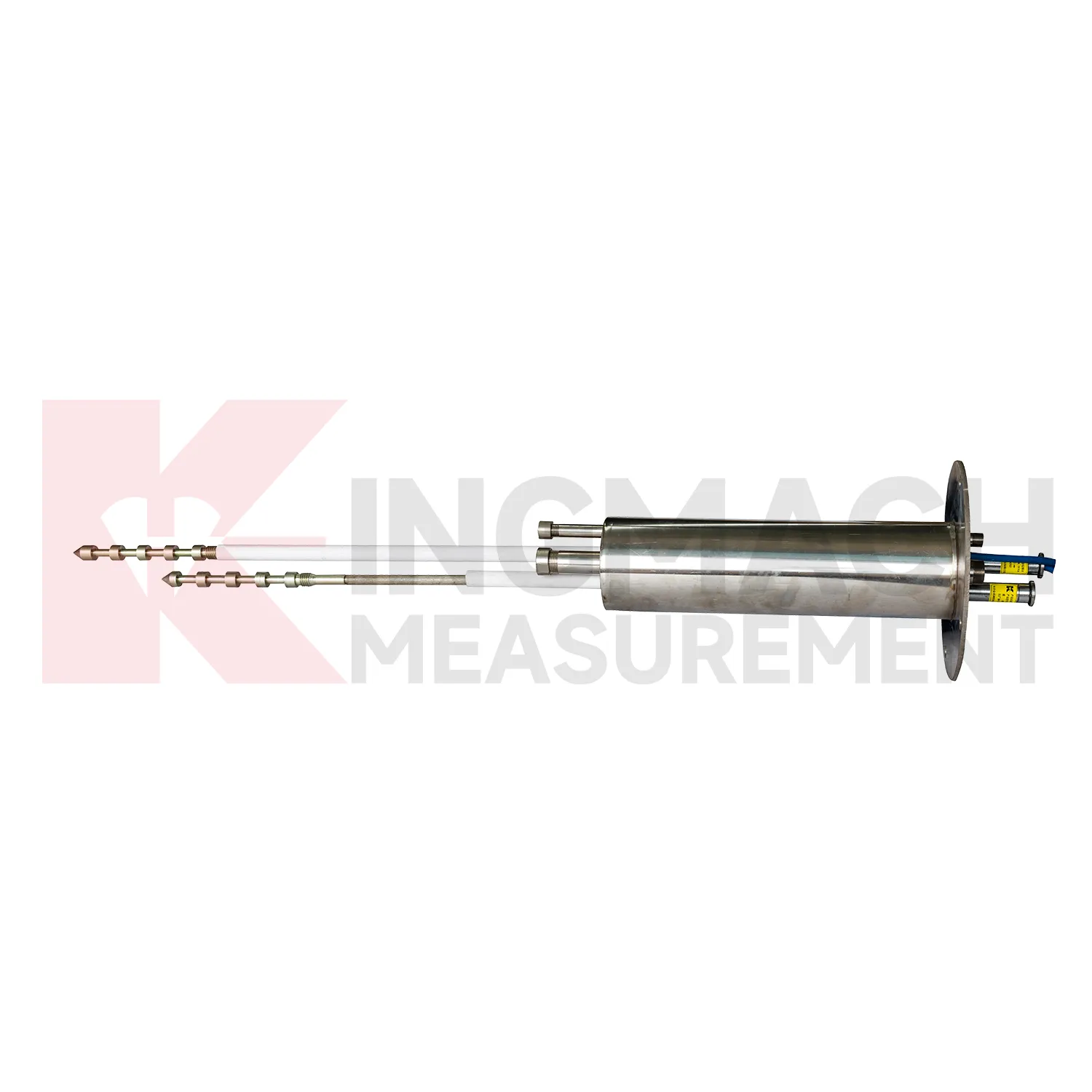

JMDL-31XXAT-sarjan Smart Multipoint Displacement Meter -mittaria käytetään ympäröivän kallion eri kerrosten siirtymän mittaamiseen tunneleissa, kallion rinteissä, perustuskuopissa jne. eri kivikerrosten siirtymäolosuhteiden ymmärtämiseksi. Tuote koostuu siirtymämittareista, PVC-mittatangon suojaputkista, ankkuripäistä, monipisteasennussarjoista jne., ja monipisteasennussarja tukee 3-5 pistettä. Poraamalla ja injektoimalla asennetut ankkuripäät eri syvyyksillä ankkuroidaan erillisiin kivikerroksiin. Sen asennustapa on samanlainen kuin kivipulttirakenne, mikä tarjoaa yksinkertaisuutta ja mukavuutta. Mittaamalla kunkin mittarin siirtymän muutoksia analysoidaan eri kivikerrosten siirtymäolosuhteet.

Tuotteen ominaisuudet:

1. Induktiivisen magneettivuon taajuusmodulaatioperiaatteen perusteella suunniteltu tuote tarjoaa paremman vakauden, luotettavuuden ja kestävyyden. Induktiivinen taajuusmoduloitu periaate sisältää induktiivisen anturielementin, integroidut piirit ja resonanssikondensaattorit, jotka muodostavat LC-värähtelypiirin, joka tuottaa taajuussignaalin. Kun mittasauva siirtyy kelan sisällä, se muuttaa magneettista reluktanssia ja kelan induktanssia, mikä muuttaa värähtelypiirin lähtösignaalin taajuutta. Kun mittasauva tulee kierukkakäämiin, magneettinen reluktanssi pienenee, induktanssi kasvaa ja taajuus laskee. Valitsemalla sopivat sauvamateriaalit ja optimoimalla kierukkakelan rakenne, kondensaattori ja piirit, lähtösignaalin taajuuden muutoksilla tangon liikealueella on tarkka lineaarinen suhde siirtymän kanssa. Koska sauva ja kela toimivat kosketuksettomassa tilassa, järjestelmä kestää vaurioita asennuksen ja käytön aikana.

2. Siirtymämittarissa on sisäinen muistisiru älykkäillä tallennusominaisuuksilla. Tehdasasetukset tallentavat pysyvästi parametrit, kuten anturin mallin, sarjanumeron ja kalibrointikertoimet. Se voi tallentaa jopa 600 mittaustietoa, mukaan lukien mittausaika, lämpötila (lämpötilaherkille malleille), absoluuttinen siirtymä, suhteellinen siirtymä ja nollapistearvot.

3. Täysin digitaalinen tunnistus varmistaa vääristymättömän pitkän matkan signaalinsiirron ja vahvan häiriönestokyvyn.

4. Erinomaiset eristysominaisuudet ja vedenpitävä kestävyys.

5. Kun laite on yhdistetty yrityksen kattavaan testaajaan, siirtymäarvot näytetään suoraan, mikä mahdollistaa intuitiivisen, yksinkertaisen ja nopean mittauksen.

6. Integrointi yrityksen automaattiseen tiedonkeruujärjestelmään mahdollistaa valvomattoman valvonnan tai kauko-ohjauksen.

Sovellukset

JMDL-31XXAT-sarjan Smart Multipoint Displacement Meter -mittaria käytetään ympäröivän kallion eri kerrosten siirtymän mittaamiseen tunneleissa, kallion rinteissä, perustuskuopissa jne. eri kivikerrosten siirtymäolosuhteiden ymmärtämiseksi.

Tekniset tiedot
