Pystysuuntainen paikallaan oleva kaltevuusmittarijärjestelmä JMQJ-7915ATS

Yleiset tuotetiedot

Tuotteen liiketoimintaehdot

Kuvaus

Johdanto:

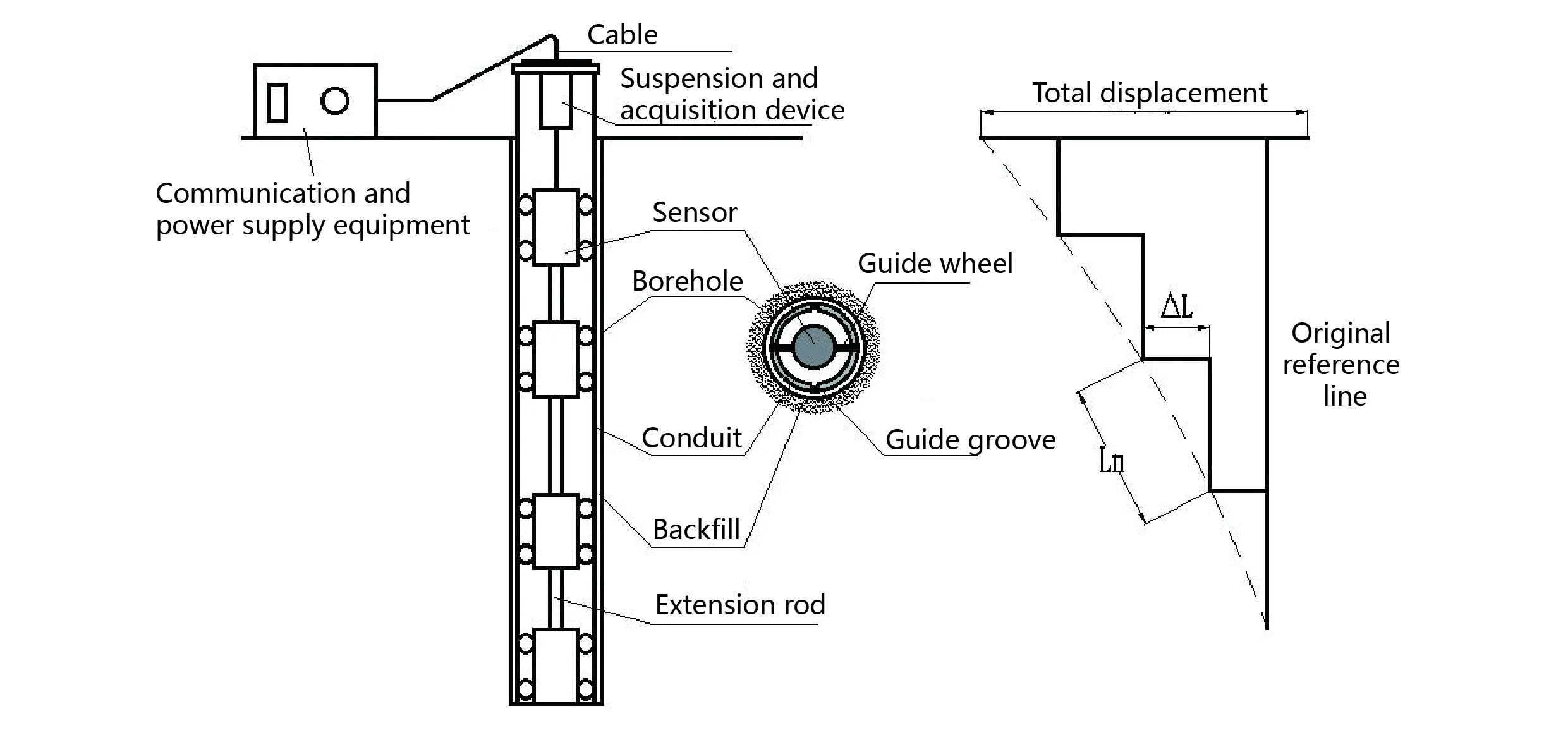

Vertical In-Place Inclinometer System koostuu kahdesta osasta: monipisteinen tandem Vertical In-Place Inclinometer merkkijono ja aukon keruumoduuli. Monipisteinen tandem-syväsiirtymämittari perustuu usean ryhmän MEMS-kaltevuusanturisuunnitteluun, joka yhdistää sähköisesti useita pystysuoraa paikallaan olevan kaltevuusmittarin merkkijonoa poraukseen yhdellä kaapelilla. Keräysmoduulia käytetään monipisteisen pystysuoran paikallaan olevan kaltevuusmittarin mittaustietojen keräämiseen ja tietojen lataamiseen langallisesti tai langattomasti.

Tuotteen ominaisuudet:

1. Vertical In-Place Inclinometer System perustuu 3D-MEMS-kiihtyvyysanturitekniikkaan ja automaattiseen lämpötilan kompensointitekniikkaan, joka vähentää tehokkaasti lämpötilan vaihtelun ja virtalähteen aaltoilun vaikutusta.

2.Monipistesarja-kytketty pystysuora paikallaan kaltevuusmittarin merkkijono liikkuvan instrumentin rungon osasta ruiskuvaluprosessissa, pieni ja kevyt, kaapelin kautta kaikkien mittausreiän antureiden sähköliitännäksi, kaikki mittausreiässä olevat anturit voidaan jakaa enintään 4 ryhmään, jokainen ryhmä on riippumaton viestintä, eivät häiritse toisiaan

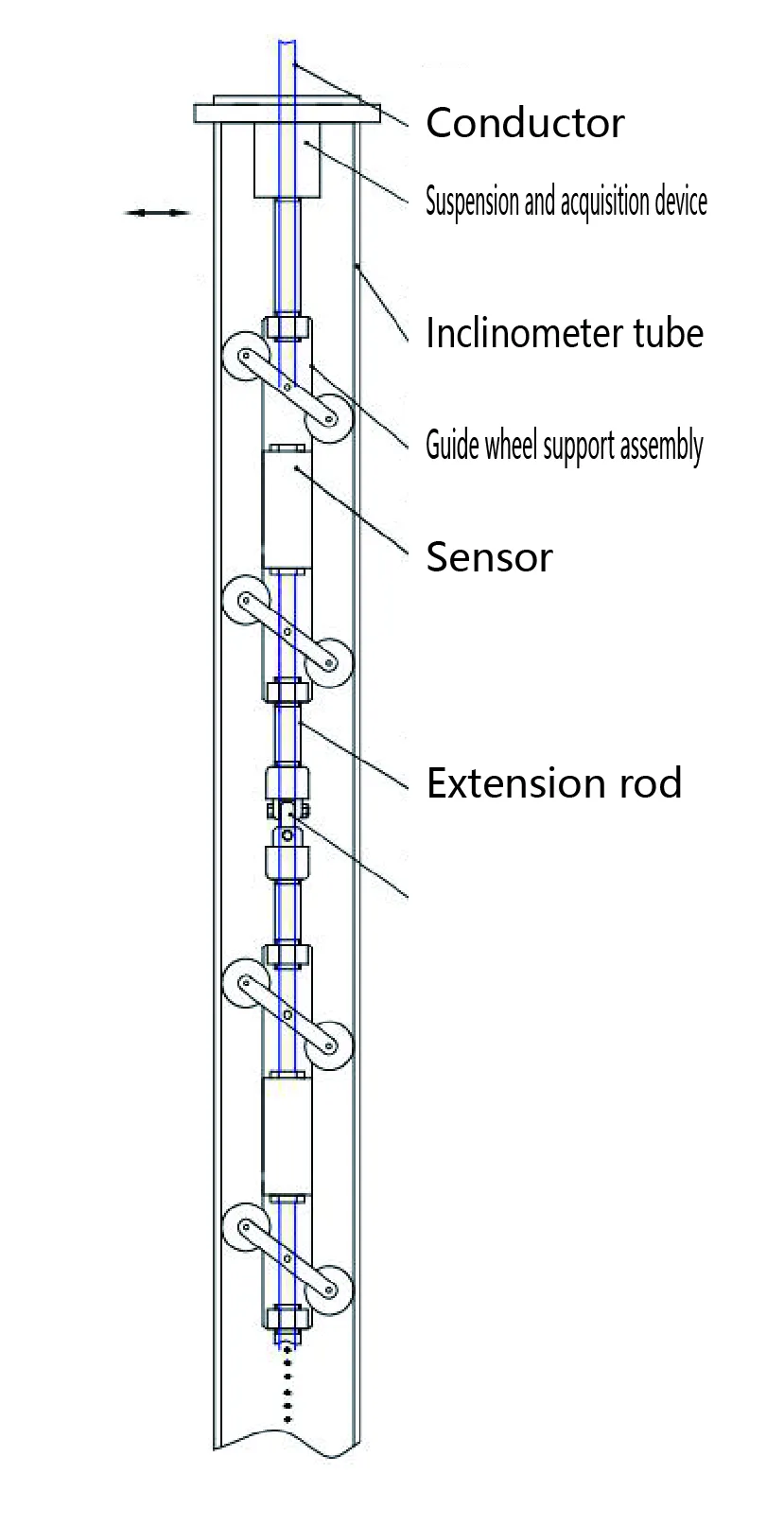

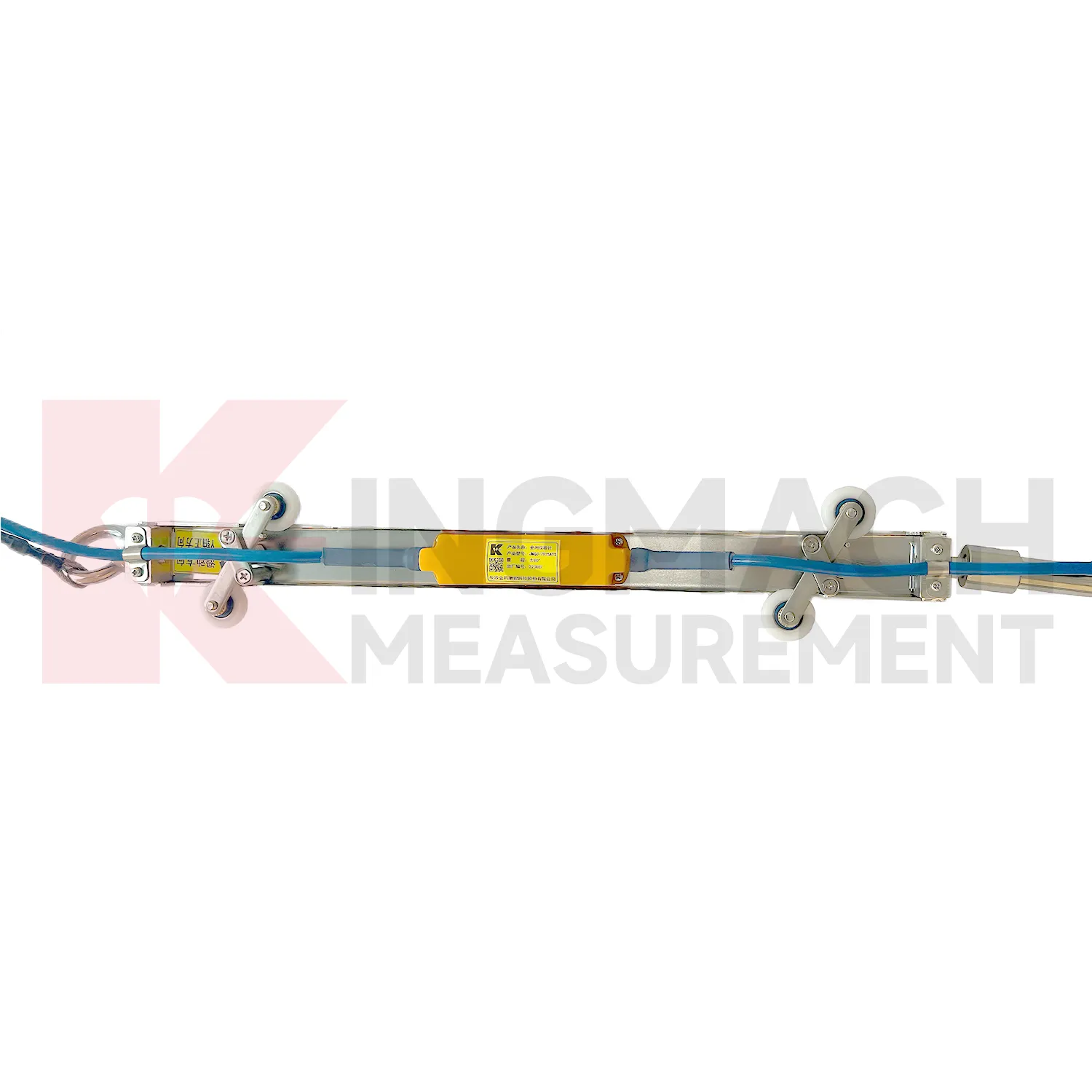

3.Multi-Point-sarjaan kytketty pystysuora paikallaan oleva kaltevuusmittarin merkkijono on yhdistetty fyysisesti yleisnivelellä ja kiertokangella, pituus on valmistettu suunnitteluvaatimusten mukaan ja mittauspisteen sijainti on järjestetty joustavasti. Täysin suljettu vedenpitävä ja pölytiivis rakenne, joka sopii erilaisiin rakennusympäristöihin.

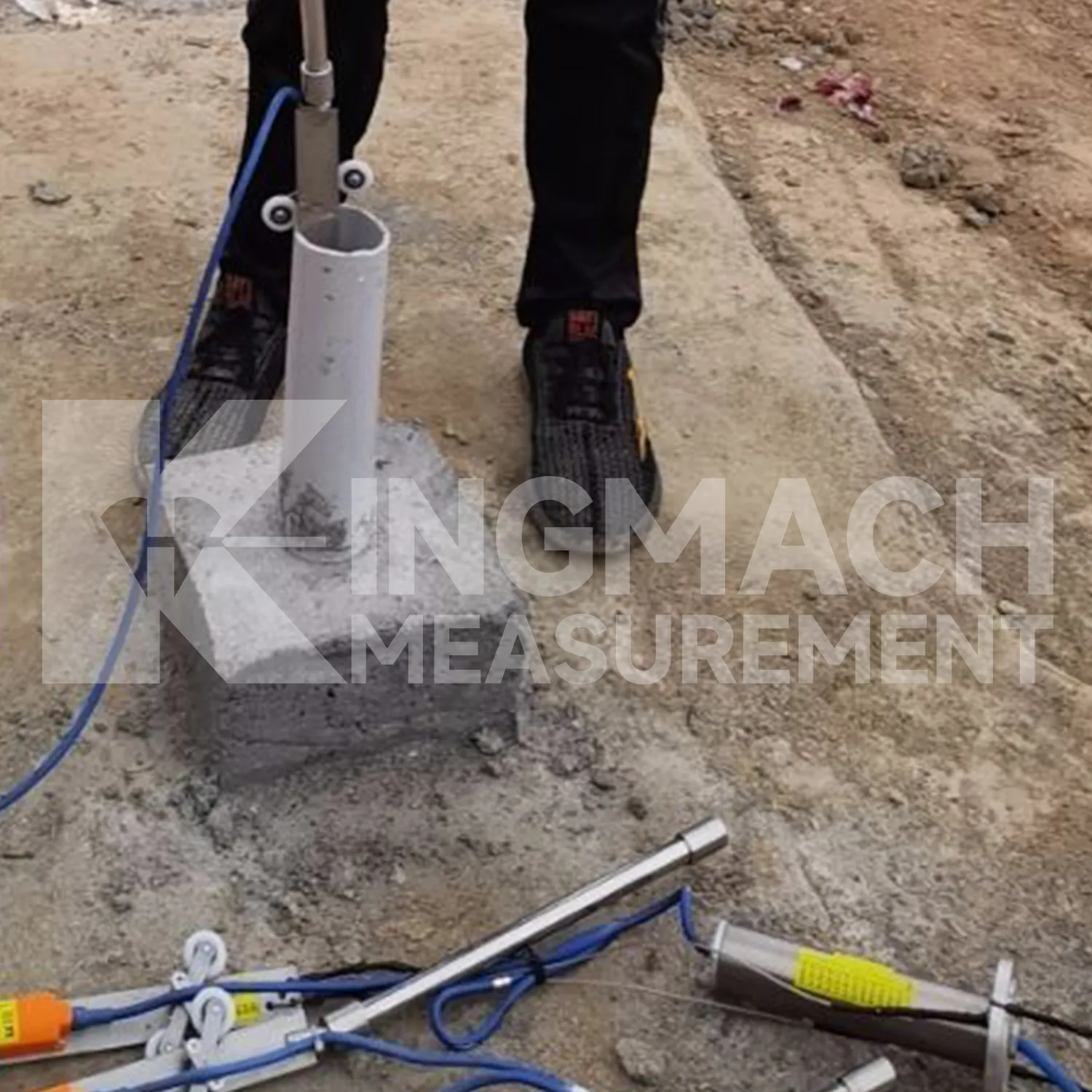

4. Jokaisen porausreiän pystysuora, paikallaan oleva kaltevuusmittarin nauha on esiasennettu tehtaalla rungon, kaapelien, yleisnivelten, jatkotangojen, ripustuksen ja keräysyksikön kanssa suunnitellun mittauspistevälin mukaisesti, mikä mahdollistaa integroidun kuljetuksen ja asennuksen. Liitä vain jatkotangot paikan päällä ja työnnä kokoonpano porausreikään yksinkertaista, nopeaa ja kätevää asennusta varten.

5. Erttinen kaltevuusmittarin merkkijono on sisäisesti konfiguroitu elektronisilla tunnisteilla ja mallinumeroilla automaattisen tunnistamisen ja älykkään laskennan mahdollistamiseksi.

6. Tiedonkeruumoduuli sisältää yhden ohjattavan anturin virtalähteen ja neljä alavirran tiedonsiirtoliitäntää, jotka tunnistavat ja suorittavat älykkään laskennan automaattisesti, kun pystysuora kaltevuusmittarin merkkijono kytketään.

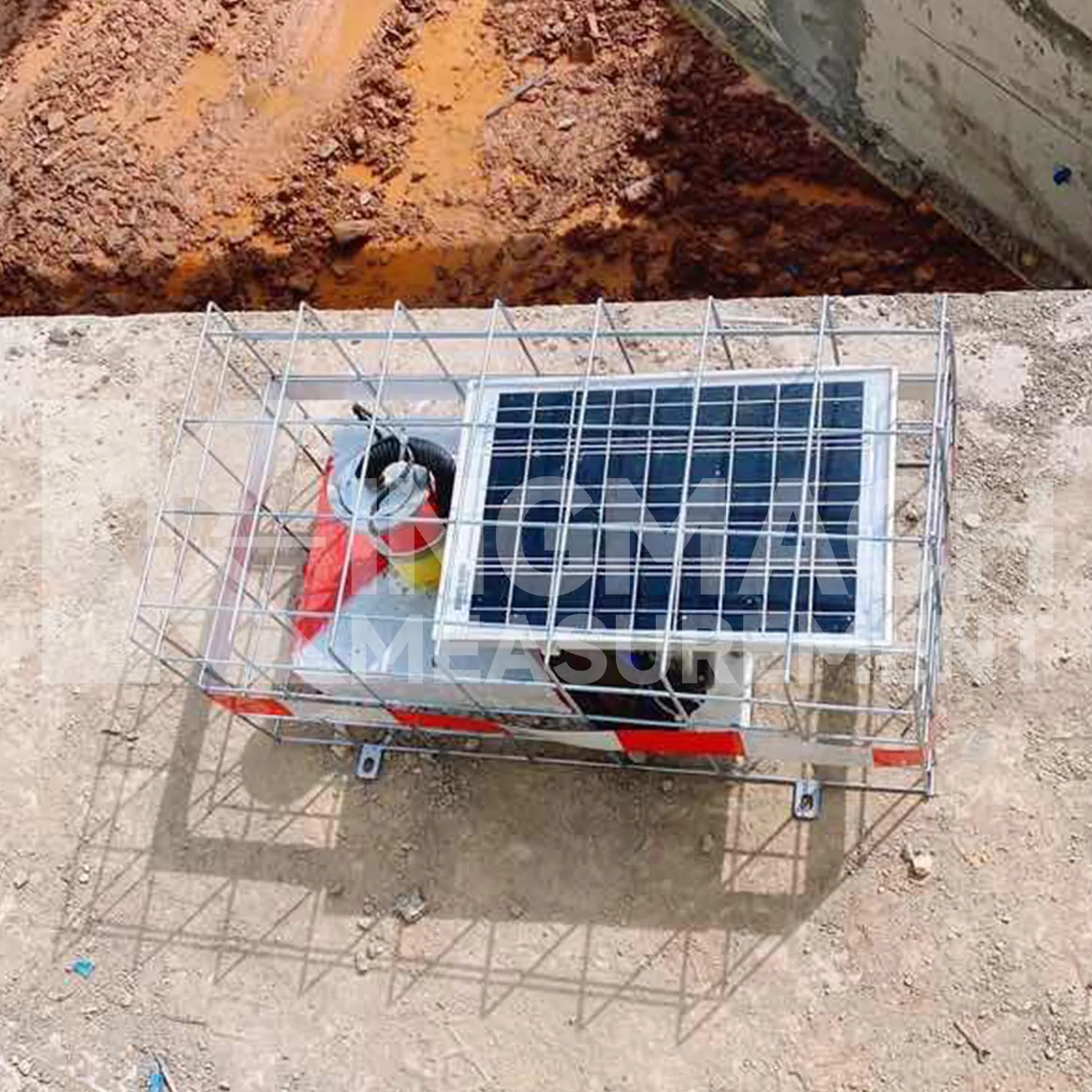

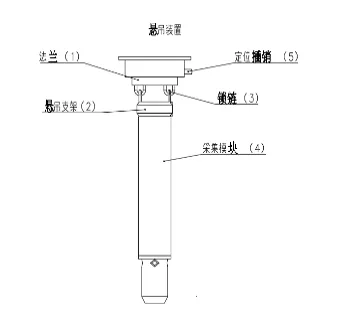

7. Keräysmoduuli sijoitetaan kaltevuusmittarin putken aukon sisään, mikä tarjoaa vedenpitävän ja pölynkestävän suojan, välttäen häiriöitä paikan päällä tapahtuvaan rakentamiseen ja minimoi vaurioille altistumisen.

8. Virransäästötila sammuttaa anturit valmiustilassa ja aktivoi ne vain tietojen mittausta varten.

Sovellukset

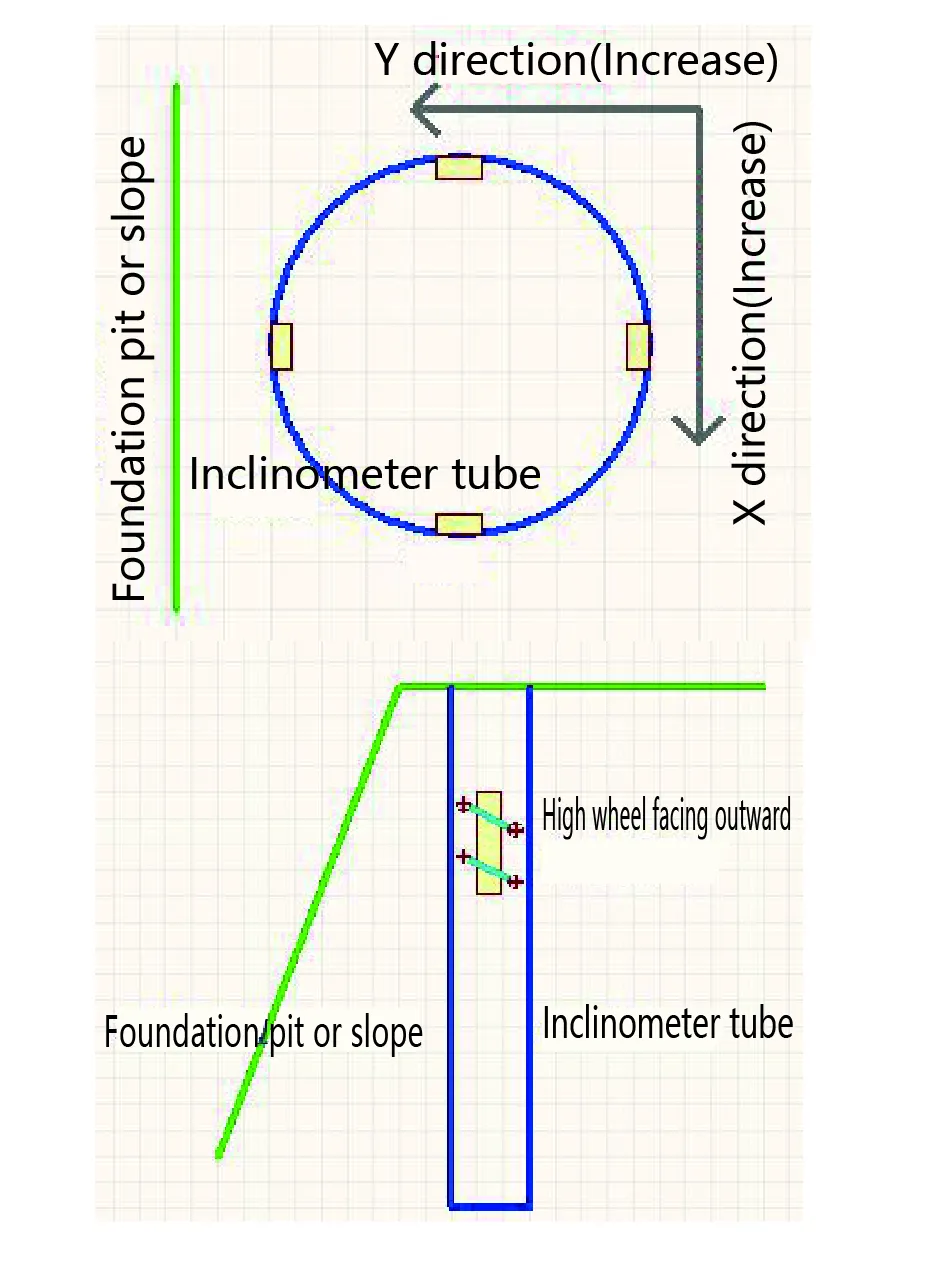

Tämä tuote on yrityksemme suunnittelema ja valmistama erittäin tarkka kiinteä anturi kaltevuuskulmien mittaamiseen ja joka asennetaan nopeasti. Se ottaa käyttöön integroidun asennuksen. Tehtaalta poistettaessa porausreiän sisällä olevien mittauspisteiden lukumäärä konfiguroidaan kokonaisena kokonaisuutena. Kaltevuusmittariputki voidaan asentaa valinnaisesti ja upottaa suoraan sisään. Se voi automaattisesti paikantaa anturin sijoitussuunnan, mikä on helppoa ja nopeaa. Se soveltuu erityisen hyvin useiden pisteiden kaltevuuskulmien mittaamiseen porareiän sisällä ja soveltuu rakennekappaleiden syvän sisäisen muodonmuutoksen seurantaan. Yhdessä yrityksemme automaattisen valvontajärjestelmän kanssa se voi toteuttaa pitkän aikavälin automaattisen seurannan ja älykkään muodonmuutoslaskelman.

Tekniset tiedot
