Pato

Valvontakohteet



Ominaisuudet

Padon automaattisen valvonnan on keskityttävä ydintavoitteisiin "rakenteellinen vakaus - vuototurvallisuus - käyttövarmuus" ja erityiset valvontatekijät jaetaan kolmeen pääluokkaan.:

Padon rakenteen valvonta

Se kuvastaa padon päärakenteen mekaanista ja muodonmuutostilaa ja toimii avainindikaattorina arvioitaessa padon turvallisuutta:

1、Muodonmuutosvalvonta: Sisältää padon painumisen (padon harjanteen eri korkeuksilla ja padon kaltevuuden eri korkeuksilla), vaakasuuntaisen siirtymän (padon harjanteen vaakasuuntainen siirtymä, padon rungon siirtymä ylä- ja alavirtaan suunnassa), padon kaltevuuden (pystysuuntaisen aukon poikkeama padon pitkittäissuunnassa ja poikittaissuuntaan) betonipatojen liitokset) jne.

2. Jännitys- ja jännitysvalvonta: Sisältää padon rungon betonijännityksen (rasituskeskittyneet alueet, kuten painovoimapatojen padon kantapää ja padon varvas), padon rungon jännitykset (padon kruunu ja kaarevien patojen padon tuki), padon perustuksen kalliomassan jännityksen ja leikkausseinän jännityksen jne.

3、Rakenteen eheyden valvonta: Sisältää padon halkeamat (leveys, syvyys ja pintahalkeamien kehittyminen betonipadoissa), padon laajennussaumojen vesisuojavauriot ja padon rungon rakenteellisen tärinän (voimakkaiden maanjäristysvaikutusten alaisena) jne.

Vuoto ja hydrologinen valvonta

Se kohdistuu padon ja padon perustuksen tihkumistilaan sekä säiliön hydrologisiin parametreihin:

1、Vuotovalvonta: Sisältää padon rungon suotovirtauksen (padon tyhjennysreiät), padon perustuksen tihkuvirtauksen (padon perustuksen tyhjennysjärjestelmä), tihkuveden tason (padon rungon pyöreä viiva), tihkumispaineen (padon perustuksen nostopaine) ja ohitustiedon (vuoto padon vastineessa) jne.

2、Hydrologinen seuranta: Sisältää säiliön vedenpinnan (vesitason muutokset säiliössä), alavirran vedenpinnan (joen alavirran vedenkorkeus tulvapurkauksen aikana), sisäänvirtauksen, ulosvirtauksen ja veden lämpötilan (vaikuttaa padon lämpörasitukseen) jne.

Ympäristön ja kuormituksen seuranta

Se kattaa ulkoiset ympäristötekijät ja käyttökuormitukset, jotka vaikuttavat padon rakenteelliseen turvallisuuteen:

1、Ympäristötekijät: Sisältää ilman lämpötilan (padon rungon lämpötilan muutokset), sateet (rinteiden vakaus säiliöalueen ympärillä), maanjäristykset (maaperän seisminen kiihtyvyys) ja tuulen aallot (padon edessä olevien aaltojen vaikutus padon runkoon) jne.

2、Käyttökuormat: Sisältää vedenpaineen (hydrostaattinen paine ja hydrodynaaminen paine, jota padon kantama), sedimenttipaineen (padon edessä tapahtuvasta sedimentaatiosta aiheutuva lisäkuormitus padon runkoon) ja jääpaineen (työntö padon pinnalla olevista jääkerroksista kylmillä alueilla) jne.

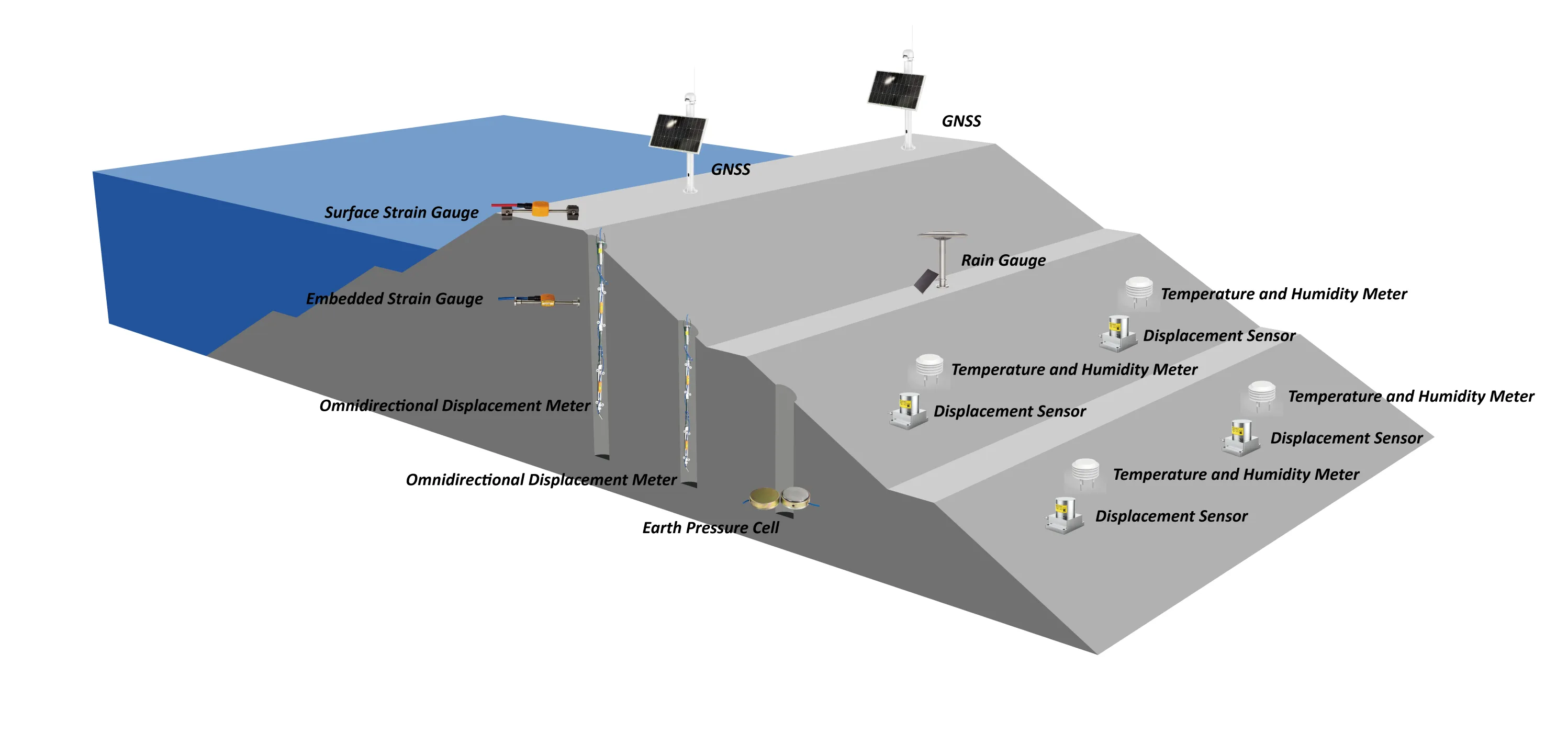

Sisällön seuranta

Taipumavalvonta, halkeamien seuranta, ympäristön tarkkailu, syväsiirtymän tarkkailu, pintasiirtymä, painumavalvonta jne.
