Kingmachin siirtymämittarin tekniset tiedot

Aloita liikkeestä, joka sinun on mitattava

Määritä siirtymätila ennen tietolehtien vertailua. 20 mm:n liitosta mittaava halkeama ei ratkaise samaa ongelmaa kuin rinteen liikettä seuraava GNSS-yksikkö, pitkiä matkoja mittaava vaijerianturi tai monipistemittarin liike eri kivikerroksissa. Alue, asennustapa ja tietojen tulkinta riippuvat kaikki liiketyypistä.

Kingmachin siirtymäalue kattaa lineaarisen siirtymän, halkeaman leveyden, laajennussauman liikkeen, suuren mittakaavan pintasiirtymän, geoverkon muodonmuutoksen, muottien painumisen, ympäröivän kiven siirtymän ja kallioperän siirtymän. Valitse ensin mittausrakenne sovelluksesta ja tarkenna sitten numeerista määritystä.

• Tarkista halkeamien tai sauman leveys, lyhyt kantama, resoluutio, asennusalusta, mittasauva ja pitkäaikainen vakaus.
• Tarkista sillan, padon, rautatien tai rakennuksen suhteellinen siirtymä tarkkuus, lämpötilavaikutus, vedenpitävyys ja yhteensopivuus.
• Tarkista rinteiden tai maanvyörymien valvontaa varten kantama, tiedonsiirto, teho, säänkestävyys ja valvonta ilman valvontaa.
• Tarkista kivikerrosten tai kallioperän muodonmuutosten osalta ankkurirakenne, poraus- ja injektointimenetelmä, mittauspisteet ja asennussyvyys.
• Muottien ja rakennusten valvontaan, tarkista suojaus, vasteen luotettavuus, väliaikainen asennus ja hälytysintegrointi.

Sydämen siirtymämittarin tekniset tiedot verrattavaksi

Valikoima: Vältä sekä ali- että tarpeetonta ylimitoitusta

Anturi, jonka kantama on liian pieni, voi saavuttaa rajansa suuren tapahtuman aikana. Anturi, jonka kantama on paljon laajempi kuin projekti tarvitsee, voi lisätä kustannuksia parantamatta pienten liikkeiden näkyvyyttä. Arvioi normaali, kausiluonteinen, rakennusvaiheen ja varoitustason liike ennen alueen valitsemista.

Lyhyisiin rakenteellisiin liikkeisiin Kingmach JMDL-52XXADT differentiaalisiirtymämittari on saatavana 20 mm, 50 mm ja 100 mm kokoina. The JMDL-22XXAT Älykäs halkeamismittari Sisältää 20 mm, 50 mm, 100 mm ja 200 mm mallit. Pidempiä matkoja varten JMLS-22XXADT vaijerin siirtymäanturi kattaa 0-500 mm, 0-1000 mm ja 0-2000 mm vaihtoehdot.

Lisää marginaali liikkeelle, joka käynnistää suunnittelutoiminnon, ei mielivaltaista prosenttiosuutta. Anturin tulee tallentaa varoitustapahtuma toimimatta niin paljon alle täyden asteikon, että valitulla alueella on vain vähän käytännön arvoa normaalille trendin seurannalle.

Resoluutio ja tarkkuus vastaavat erilaisiin kysymyksiin

Resoluutio on pienin näytettävä lisäys. Tarkkuus on odotettu ero ilmoitetun arvon ja todellisen siirtymän välillä. Mittari voi näyttää 0,01 mm, kun taas sen tarkkuus ilmaistaan ​​prosentteina täydestä asteikosta, joten nämä kaksi arvoa on tarkasteltava yhdessä.

JMDL-52XXADT:n resoluutio on 0,01 mm ja tarkkuus +/-0,1 % FS. Älykäs yleiskäyttöinen siirtymämittari on määritelty 0,01 mm:n resoluutiolla ja 0,5 % FS:n tarkkuudella. Magnetostriktiivinen malli on määritetty 0,01 mm:n resoluutiolla ja +/-0,05 % FS -tarkkuudella. Resoluutio vaikuttaa pieneen trendin näkyvyyteen; tarkkuus vaikuttaa itseisarvoon.

Älä aseta hälytyskynnystä pelkästään näytön lisäystä vasten. Ota huomioon tarkkuus, toistettavuus, lämpötilavaikutus, asennuksen liike ja projektin päätösmarginaali häiriöiden ja väärien tulkintojen vähentämiseksi.

Yhdistä tunnistusperiaate sivustoon

Tunnistusperiaate vaikuttaa ajautumiseen, kestävyyteen, asennukseen, huoltoon ja signaalin käyttäytymiseen. Induktiiviset taajuusmoduloidut mittarit sopivat moniin rakenteellisiin siirtymä- ja laajennussaumatehtäviin, koska niiden digitaalinen arkkitehtuuri tukee vakaata pitkän matkan valvontaa. Vaijerianturit käsittelevät pitkiä matkoja tai epäsuoraa liikerataa, kun taas GNSS tukee laajamittaista pintaliikettä etäpisteissä.

The JMCW-21XXADT Magnetostriktiivinen siirtymämittari on täydentävä kosketukseton vaihtoehto Kingmachin syrjäytysvalikoimassa; se ei ole tärisevän johdon siirtymäanturi. Sen kosketukseton anturirakenne on tarkoitettu sovelluksiin, joissa mekaanisen kulumisen vähentäminen ja absoluuttinen lineaarinen asennon mittaus ovat hyödyllisiä. Julkaistu spesifikaatio sisältää IP67-suojauksen, RS485-tiedonsiirron ja käytön -30 C - +80 C välillä.

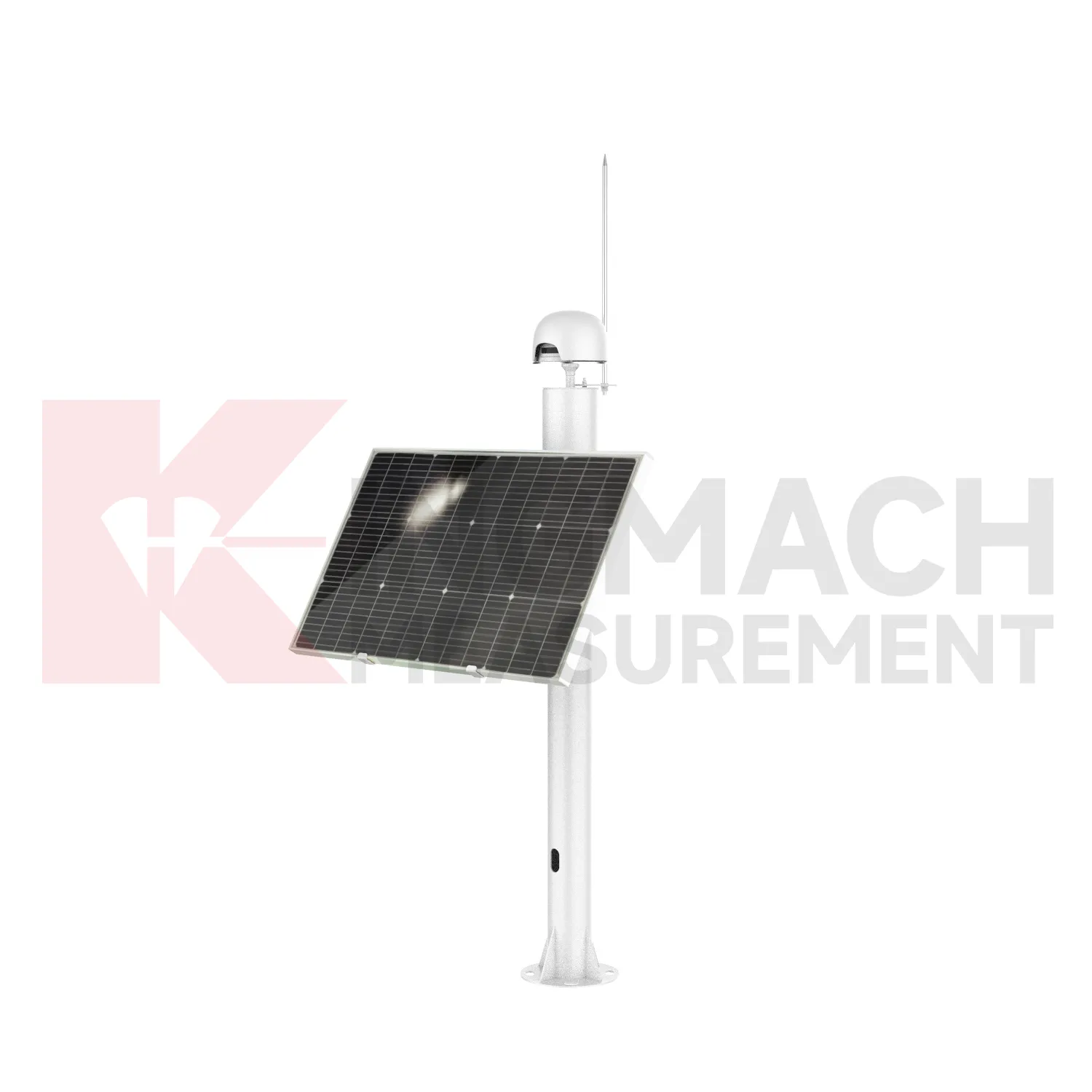

Pinnan etäliikettä varten Integroitu GNSS JMBD-1050YT tukee monen tähdistön paikannusta, 4G- ja RS485-tietoliikennettä, aurinko- ja litiumparistokäyttöä, IP67-suojausta ja -40 C - +85 C ympäristöaluetta. Valitse GNSS, kun vaadittu lähtö on paikannusliikettä suuremmalla alueella paikallisen liitoksen siirtymisen sijaan.

Näytön lämpötila, vesi, pöly ja sähköaltistus

Siviilivalvontapaikat altistavat anturit sateelle, kondensaatiolle, pölylle, mudalle, tärinälle, kaapelin vetämiselle, syövyttävälle ilmalle ja sähköhäiriöille. Käsittele tiivistys- ja ympäristörajoja ensisijaisina valintakriteereinä. Sopiva tunnistusperiaate voi silti epäonnistua, jos kotelo, liitin, kaapelin läpivienti tai asennussuunta ei vastaa sijaintia.

Vertaa toiminta-aluetta asennuksen mikroilmastoon mieluummin kuin läheiseen sääasemaan. Patokäytävällä, tunnelin vuorauksella, siltakannella ja paljaalla rinteellä voi olla hyvin erilaiset lämpötila- ja kosteusolosuhteet. Tarkista kaapelin suojaus, liittimen tiivistys, tyhjennys, maadoitus ja ylijännitesuoja osana asennussuunnitelmaa.

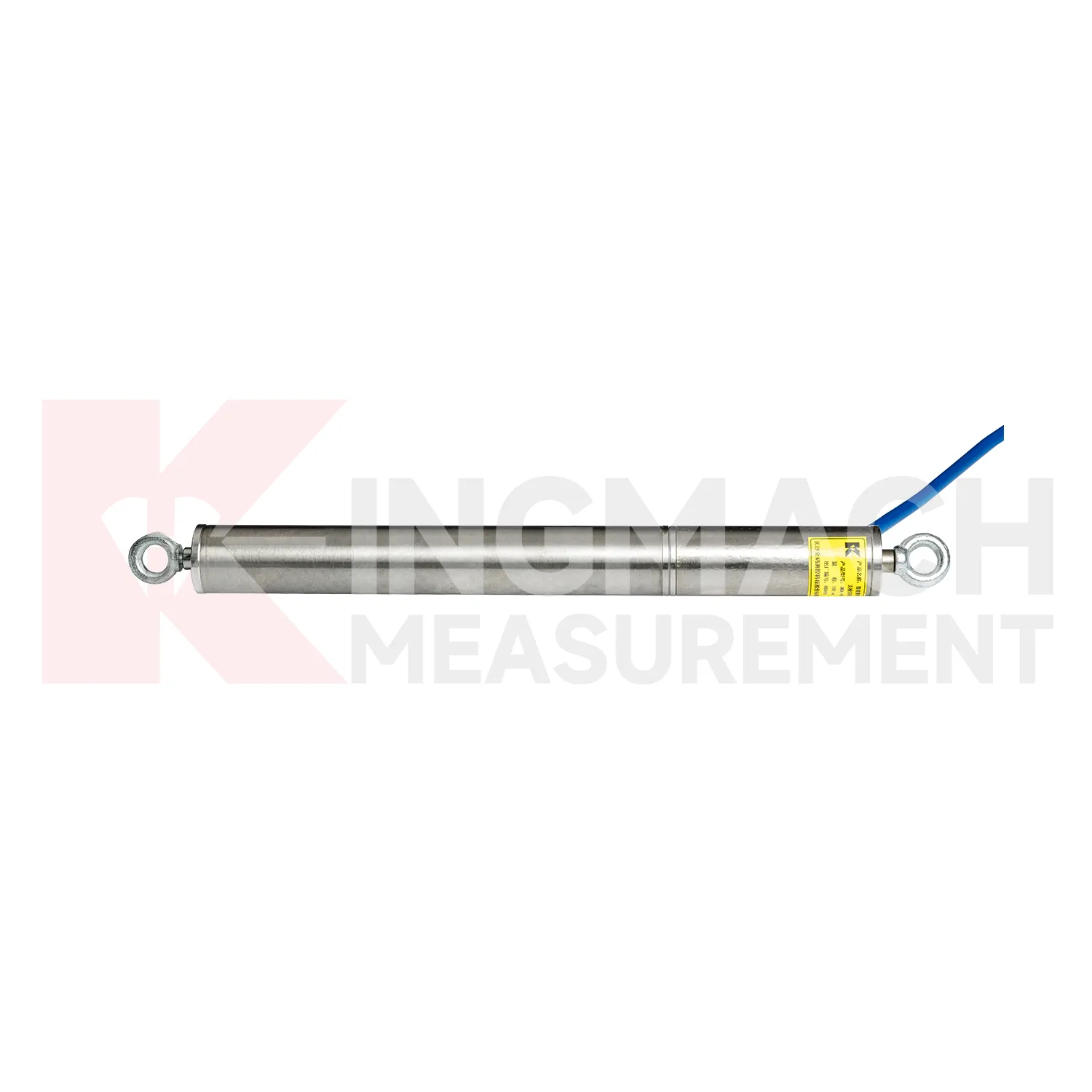

Kingmachin vaijerin siirtymäanturi on määritetty IP67:lle ja -30 C - +70 C. Magnetostriktiivisen mittarin IP67 ja -30 C - +80 C. JMDL-49XXAT Älykäs muotti / teräslangan siirtymämittari on määritetty IP68-luokkaan, mikä saattaa sopia asennuksiin, joissa on suurempi vesi- ja pölyaltistus, kun myös sen mittausrakenne sopii projektiin.

Vahvista koko viestintä- ja hankintaketju

Siirtymämittari luo käyttökelpoista tietoa vain, kun signaali saavuttaa järjestelmän, joka tallentaa, tarkistaa ja raportoi tuloksen. Tarkista tiedonsiirtotila, kaapelin etäisyys, tiedonsiirtonopeus tarvittaessa, loggerin yhteensopivuus, teho, maadoitus, ylijännitesuoja, teknisten yksiköiden muunnos, ajan synkronointi ja tietojen laadun tarkistukset ennen ostamista.

RS485 on yleinen kestävässä digitaalisessa valvonnassa, koska se tukee kenttäintegraatiota ja pidempiä kaapelien ajoja. Etäpisteet saattavat myös tarvita 4G:tä, aurinkolatausta tai akkukäyttöistä toimintaa. Tarkista anturi, kaapeli, loggeri, kotelo, ohjelmisto, hälytyslogiikka ja ylläpidon käyttöoikeus yhtenä järjestelmänä erillisen rivikohdan sijaan.

The JMDL-21XXAT Älykäs yleiskäyttöinen siirtymämittari tallentaa anturin tunnistus- ja kalibrointitiedot ja voi toimia automaattisen haun kanssa valvomatonta valvontaa varten. Varmista tarjouspyyntöjen tarkistuksen aikana valitun mallin tarkka lukema tai loggeri, johdotus, osoitus, ohjelmistokartoitus ja käyttöönottomenettely.

Käsittele asennuslaitteistoa osana mittausta

Siirtymän mittaus riippuu todellisen liikkeen siirtämisestä anturielementtiin ilman löysyyttä, taivutusvirhettä, kitkaa tai tahatonta pidätystä. Tarkista asennuspiirustus ennen anturin hyväksymistä. Asennusgeometria, odotettu liikesuunta, kaapelin reititys, pääsy nollaukseen ja suojaus rakennusvaurioilta vaikuttavat kaikki tiedon laatuun.

Halkeamamittarit vaativat vakaat alustat ja sopivat mittatangot. The JMDL-24XXAT Smart Flexible Displacement Meter on muotoiltava tarkkailtavan geoverkon tai lujitetun materiaalin vaikutuksesta. The JMDL-31XXAT Älykäs monipistepoikkeamamittari käyttää eri syvyyksillä olevia ankkureita porauksen, injektoinnin, suojaputkien ja asennustarvikkeiden kanssa.

Kallioperän tai ympäröivän kallion liikettä varten JMDL-32XXAT Älykäs yhden pisteen kallioperän siirtymämittari käyttää laippaa, anturia, raidetankoa, ankkuripäätä ja PVC-putkikokoonpanoa. Nämä komponentit määrittelevät, kuinka anturi seuraa kivimassan liikettä, joten ne kuuluvat tekniseen katsaukseen ja tarjoukseen sen sijaan, että niitä käsitettäisiin valinnaisina lisävarusteina.

Kingmachin siirtymämittarin erittelykartta

Vahvistetut Kingmach-projektiesimerkit

Egongyanin rautatiesilta, Chongqing (2019)

The Egongyan Rail-only Bridge -seurantaprojekti kattaa kaapelin voiman, taipuman, halkeaman ja ympäristön valvonnan. Projektin laiteluettelo sisältää JMDL-22XXAT Smart Crack Gauge -mittarin sekä venymä-, kuormitus-, kallistus-, kiihtyvyys-, lämpötila-kosteus-, sade-, tuuli- ja automaattiset mittauslaitteet. Tämä esimerkki osoittaa sillan tarjouspyyntöä varten, miksi halkeaman mittari tulisi määrittää osaksi koordinoitua valvontaketjua. Ostajien tulee määrittää halkeama- tai liitosalue, asennuspaikka, ympäristöaltistus, hankintarajapinta ja hälytyskynnys yhdessä sen sijaan, että valitsisivat mittarin pelkän resoluution perusteella.

Tallenna mittauksen perusviiva, suojalaitteet, tarkastuksen pääsy ja luovutuksen hyväksymiskriteerit jokaiselle pisteelle ennen asennuksen aloittamista.

Yuping-Panzhou Expressway, Guizhou (2023)

The Yuping-Panzhou Expressway hanke sisälsi tunnelin painumisen, vyötärökaaren lähentymisen, halkeaman ja rakenteellisen jännityksen tarkkailun. Sen sovellusluettelo sisältää Smart Crack Gauge -mittauksen ja lasersiirtymän mittauksen sekä hydrostaattisen tason ja tärylangan jännitysinstrumenttien. Tapaus tukee moniparametrista lähestymistapaa tunnelin muodonmuutokseen: paikallinen halkeaman avautuminen, konvergenssi, painuma ja venymä vastaavat erilaisiin teknisiin kysymyksiin. Määritä hankintaa varten, mihin kukin siirtymäpiste on asennettu, odotettu liikkeen suunta ja suuruus, kuinka lukema saavuttaa valvontaalustan ja mikä kynnys käynnistää tarkastuksen tai eskaloinnin.

Asennussuunnitelmassa tulee myös yksilöidä viitepiste, asennustoleranssi, kaapelin suojaus, käyttöönottotesti ja pääsytapa myöhempää huoltoa varten.

Changde Wind Power Tower, Hunan (2025)

The Changde Wind Power Tower -projekti valvottu perustusten painuma, tukikaapelin voima, rakenteellinen tärinä, siirtymäosan halkeamat ja venymä. Sen varusteisiin kuuluu JMLS-22XXADT vaijerin siirtymäanturi osana laajempaa anturipakettia. Tämä esimerkki on hyödyllinen, kun pitkiä matkoja tai epäsuoraa liikettä on seurattava muilla rakenteellisilla reaktioilla. Määritä valinnan aikana langan reitti, matka-alue, paluusuunta, asennuksen vakaus, kotelon altistuminen, tiedonsiirtoreitti ja pääsy tarkastusta varten. Nämä yksityiskohdat määrittävät, seuraako anturi rakenteellista liikettä ilman löysyyttä, kitkaa tai mekaanisia häiriöitä.

Hyväksymiseen tulee sisältyä kontrolloitu matkatarkastus, lähtötilanteen lukema, kaapelin tarkastus ja vahvistus, että lähtö saavuttaa määritetyn valvontakanavan.

Hinnat, asiakirjat ja kaupalliset ehdot

Siirtomittarin hinta riippuu tarkasta mallista, valikoimasta, tehosta, kaapelin pituudesta, asennuslaitteistosta, loggerista, kotelosta, virtajärjestelmästä, ohjelmistosta, määrästä, kalibrointidokumentaatiosta ja toimitusmäärästä. Julkinen dollarialue olisi harhaanjohtava ilman näitä panoksia. Pyydä kokoonpanoon perustuva tarjous ja vertaa toimittajia samaan materiaaliluetteloon.

JMDL-52XXADT:lle nykyiset kaupalliset tiedot viittaavat yksiosaiseen vähimmäistilaukseen, neuvoteltuun hinnoitteluun, T/T-ennakkoon, laatikoihin tai puukotelopakkauksiin ja lähetykseen 30 päivän kuluessa täyden maksun jälkeen. Vahvista kaikki kaupalliset ehdot virallisessa tarjouksessa, koska kokoonpano, määrä, mukautukset ja projektin aikataulu voivat muuttaa lopullista tarjousta.

• Ilmoita sovellus, odotettu liike, vaadittu kantama, resoluutio, tarkkuus ja hälytyskynnys.
• Ilmoita käyttölämpötila, vesi- ja pölyaltistus, kaapelin reitti, virta, tietoliikenne ja tiedonkeruuvaatimukset.
• Listaa tarvittavat kiinnikkeet, tangot, ankkurit, laipat, suojaputket, kotelot ja asennuspalvelut.
• Pyydä tietolomake, kalibrointitiedot, johdotuksen määritelmä, asennusopas, takuuehdot, pakkaus, toimitusaika ja soveltuvat sertifiointiasiakirjat.

Ostoa edeltävä tarkistuslista insinööreille

• Määritä siirtymän tyyppi: halkeaman leveys, liitoksen liike, painuma, pitkä matka, pintaliike, kivikerroksen liike tai kallioperän muodonmuutos.
• Aseta marginaalialue normaalille, kausiluonteiselle, rakennusvaiheen ja varoitustason liikkeelle.
• Tarkista resoluutio, tarkkuus, toistettavuus, vakaus ja lämpötilavaikutus yhdessä.
• Varmista vesi, pöly, tärinä, korroosio, salama ja asennussuunta mittauspisteessä.
• Tarkista lähtö, teho, kaapelin etäisyys, loggerin yhteensopivuus, ohjelmistokartoitus ja etäyhteys.
• Tarkista kiinnikkeet, jalustat, tangot, ankkurit, laipat, suojaputket ja injektointivaatimukset.
• Pyydä kalibrointitiedot, sarjatunniste, johdotustiedot, asennuspiirustukset ja käyttöönotto-ohjeet.
• Vahvista kokoonpano, määrä, pakkaus, toimitus, takuu, maksu ja myynnin jälkeinen tuki ennen ostotilauksen antamista.

Usein kysytyt kysymykset

Loppuhuomautus: Varmista ennen ostamista kaikki tekniset tiedot projektin suunnittelua, paikallista ympäristöä, valvontakynnystä, asennuspiirustusta ja tiedonkeruuarkkitehtuuria vastaan.
