Tärinälangan venymämittarit siltojen, tunnelien ja patojen valvontaan: täydellinen valintaopas

Maailmanlaajuinen rakennusteollisuus kokee valtavan voimakkaan kasvun suurissa infrastruktuuri-investoinneissa. Hallitukset ja yksityiset kehittäjät rahoittavat suuria siltoja, tunneleita, vesivoimapatoja ja kohoavia tuulivoimarakenteita maailmanlaajuisesti. Tästä syystä luotettavien, pitkäaikaisten rakenteellisten terveysvalvontajärjestelmien (SHM) kysyntä ei ole koskaan ollut suurempi. Näissä kriittisissä turvajärjestelmissä venymämittarit toimivat ensisijaisena tietolähteenä. Sinun on ymmärrettävä, että virheellinen anturin valinta maksaa paljon enemmän kuin itse fyysinen laite. Väärä valinta joutuu vääristyneisiin jännityslaskelmiin, viivästyttää turvallisuuspäätöksiä ja lopulta moninkertaistaa pitkän aikavälin ylläpitokustannukset.

Siksi venymämittarin valinta edustaa kriittistä insinööripäätöstä yksinkertaisen hyödykkeen oston sijaan. Jokaisen projektiinsinöörin on vastattava kolmeen peruskysymykseen ennen anturin määrittämistä. Ensinnäkin, mikä on isäntämateriaali? Toiseksi, mikä on tämänhetkinen asennusvaihe? Lopuksi, mitkä ovat ympäristörajoitteet? Tämä kattava opas opastaa sinut läpi eri mittarityypit, kriittiset valintakriteerit, sovellusten yhteensovittamisen ja anturien integroinnin täydelliseen SHM-järjestelmään.

Mikä tekee tärinälankatekniikasta maailmanlaajuisen standardin pitkän aikavälin jännitysvalvontaan?

Ennen kuin voit määrittää anturin älykkäästi, tarvitset vankan teknisen ymmärryksen eri valvontatekniikoiden toiminnasta. Vibrating Wire-tekniikka (VW) toimii tällä hetkellä maailmanlaajuisena standardina pitkän aikavälin infrastruktuurin valvonnassa. Värähtelevä lankaperiaate perustuu jännitettyyn teräslankaan, joka viritetään pulssivirityskelalla. Tämän värähtelyn luonnollinen taajuus vastaa suoraan langan kokemaa rasitusta.

Tämä taajuuslähtö tarjoaa poikkeuksellisia etuja maa- ja vesirakennusprojekteihin. VW-anturit tarjoavat vahvan suojan sähkömagneettisia häiriöitä vastaan ​​ja niillä on erittäin vakaa pitkäaikainen ajautuminen. Lisäksi nämä anturit voivat lähettää signaaleja kilometrien kaapelilla ilman vääristymiä tai signaalihäviöitä.

Useimmat rakenteellisen terveydentilan seurantaprojektit altistavat anturit merkittäville lämpösykleille ulkona. Siksi nykyaikaisissa VW-venymäantureissa on sisäänrakennettu termistori integroitua lämpötilan mittausta varten. Tämän lisäyksen avulla valvontaohjelmisto voi soveltaa automaattisia lämpötilakorjauksia jännityslukemiin. Voit verrata tätä vahvaa suorituskykyä perinteisiin resistiivisiin foliomittareihin. Foliomittarit sopivat täydellisesti laboratorioasetuksiin ja lyhytaikaisiin testauksiin. Foliomittarit ovat kuitenkin erittäin herkkiä kosteuden sisäänpääsylle, nollapoikkeamiselle ja vahvistimesta riippuvuudelle pitkien kaapelien aikana. Kingmach nostaa tätä standardia edelleen älykkäällä VW-sarjallaan (HAT- ja HB-versiot). Nämä edistyneet mallit lisäävät digitaalisia osoitteita, joiden avulla insinöörit voivat käyttää usean sensorin väyläverkkoja käyttämällä yhtä dataloggeria.

Kolme ensisijaista venymämittarityyppiä – ja milloin jokainen ottaa käyttöön

Insinöörit kysyvät usein, mitä venymämittaria heidän tulisi käyttää projektissaan. Vastaus edellyttää jäsenneltyä vertailua, joka perustuu asennustapaan ja isäntärakenteeseen. Voit luokitella nämä anturit neljään pääkäyttötyyppiin.

Pinta-asennettava venymämittari (JMZX-212HAT/HB)

Teknikot pultaavat tai kiinnittävät pinta-asennetut jännitysmittarit suoraan olemassa oleviin betoni- tai teräspintoihin. Sinun tulisi valita tämä malli rakentamisen jälkeiseen seurantaan, rakenteiden jälkiasennuksiin ja dynaamiseen kuormitustestaukseen. Tämä mittari on erinomainen myös silloin, kun poraaminen tai valu isäntärakenteeseen on mahdotonta. JMZX-212-sarja tarjoaa vakiomittausalueen ±2 500 με resoluutiolla 0,1 με. Täysin suljettu ruostumattomasta teräksestä valmistettu kotelo varmistaa vedenpitävyyden 150 metrin syvyyteen asti.

Upotettu venymämittari (JMZX-215HA/215HAT/HB)

Rakennustyöryhmät valavat upotusvenymäantureita suoraan tuoreeseen betoniin tai hautaavat ne rakenteellisiin täytemateriaaleihin. Tämä on vakiovalinta uusiin rakennusprojekteihin, mukaan lukien sillat, padot, tunnelit, tukiseinät ja perustuslaatat. Upotusanturit eivät vaadi perusmateriaalilta leikkausvastusta, mikä tekee asennusprosessista poikkeuksellisen nopean ja luotettavan.

Pintahitsattu venymämittari (JMZX-206HAT)

Hitsaajat kiinnittävät pintahitsatut venymämittarit suoraan rakenneteräsosiin, kuten palkkeihin, levypaaluihin ja putkipaaluihin. Hitsaus tuottaa erittäin yhtenäisen mekaanisen liitoksen paljaalle teräkselle ilman kemiallisia liimoja. Tämä kestävyys tekee hitsatuista mittareista ensisijaisen vaihtoehdon meri- ja maanalaisissa teräsrakenteissa, joissa epoksisidos saattaa heiketä ajan myötä.

Raudoitustangon rasitusmittari (JMZX-4XXHAT/HB)

Urakoitsijat liittävät raudoitusten jännitysmittarit suoraan betonirakenteiden teräsvahvikehäkkiin. Nämä anturit mittaavat raudoituksen venymistä ja puristusta arvioidakseen, kuinka kuormat siirtyvät pylväiden, palkkien ja syvien paalujen läpi. Löydät nämä instrumentit kriittisiksi korkeiden rakennusten rakentamiseen, perustusten turvallisuuteen ja metroinfrastruktuuriin.

Mittarityyppi	Paras isäntämateriaali	Asennusvaihe	Tyypillinen sovellus
Pinta-asennettava	Olemassa oleva betoni/teräs	Rakentamisen jälkeinen	Jälkiasennus ja kuormitustestaus
Upotus	Tuore Betoni	Uusi rakentaminen	Sillan kannet ja padon seinät
Pintahitsattu	Bare Steel -jäsenet	Uusi / Jälkirakentaminen	Teräspalkit ja -paalut
Harjatangon jännitysmittari	Vahvisteteräs (raudoituspalkki)	Uusi rakentaminen	Perustuskuopat ja korkeat kerrokset

Viisi teknistä parametria, joiden pitäisi ohjata lopullista määritystäsi

Kun olet valinnut sopivan asennustyypin, sinun on arvioitava tarkat tekniset tiedot. Viiden avainparametrin pitäisi ohjata lopullista hankintapäätöstäsi.

Mittausalue ja resoluutio: Normaali ±2 500 με mittausalue kattaa riittävästi useimmat maa- ja vesirakentamisen sovellukset. Tarvitset kuitenkin myös korkean herkkyyden. Korkearesoluutioinen 0,1 με:n ulostulo varmistaa, että anturi vangitsee esijännitetyn betonin ja teräselementtien mikromuodot normaaleissa käyttökuormissa.

Tarkkuusluokka: Tarkkuusluokitus 0,5 % FS (Full Scale) toimii vertailukohtana infrastruktuuritason valvonnassa. Suuri tarkkuus on edelleen ratkaisevan tärkeä, kun lasket todellisen rakenteellisen jännityksen mitatusta jännityksestä materiaalin kimmomoduulin avulla. Sinun tulee aina varmistaa, että noudatetaan tunnustettuja sertifiointistandardeja, kuten GB/T 13606-2007 tai DL/T 1044-2022.

Vedenpitävä luokitus ja ympäristötiivistys: Monet hankkeet toimivat ankarissa ympäristöissä. Täysin suljettu ruostumattomasta teräksestä valmistettu kotelo, joka on mitoitettu 150 metrin syvyyteen, on välttämätöntä. Tarvitset tämän tason suojauksen vesivoimaloiden patojen pinnoille, vuorovesivyöhykkeen paaluille ja erittäin kosteille tunneleille.

Käyttölämpötila-alue: Rakennukset kestävät äärimmäisiä sääolosuhteita. Sisäänrakennetun termistorin tulee kattaa laaja alue -40 °C - +120 °C. Projektit, jotka sijaitsevat arktisessa ilmastossa tai lähellä teollisia lämmönlähteitä, vaativat tätä lämmönkestävyyttä. Lisäksi tarkka lämpötilan korjaus estää vääriä hälytyksiä automaattisessa valvontajärjestelmässäsi.

Signaalilähdön ja järjestelmän yhteensopivuus: Sinun on valittava vakio-VW-taajuuslähtöjen ja digitaalisten Smart-versioiden (RS-485 / SDI-12) välillä. Älykkäät anturit mahdollistavat monipisteväylän johdotuksen. Tämä digitaalinen arkkitehtuuri voi vähentää raskaita kaapelikustannuksia jopa 60 % suurissa anturiryhmissä. Käytännön huomautuksena Kingmachin lukuyksiköt ja dataloggerit on sovitettu tehtaalla JMZX-anturisarjaan, mikä eliminoi täysin järjestelmän integrointiriskit.

Täydennä jännitysvalvontaasi ontoilla punnituskennoilla täydelliseen kaapelivoiman seurantaan – lue lisää onttojen punnituskennojen oppaastamme → Ontot kuormituskennot siltakaapelien ja ankkurien valvontaan: valintaopas ja tekniset tiedot

Venymäanturien sovittaminen projektityyppiin: sillan valvonnasta geotekniseen suunnitteluun

Oikean anturin sovittaminen tiettyyn sovellukseen on tehokkaan rakenteellisen kunnon seurannan tunnusmerkki. Eri maa- ja vesirakentamisen alat vaativat erilaisia ​​mittausmenetelmiä.

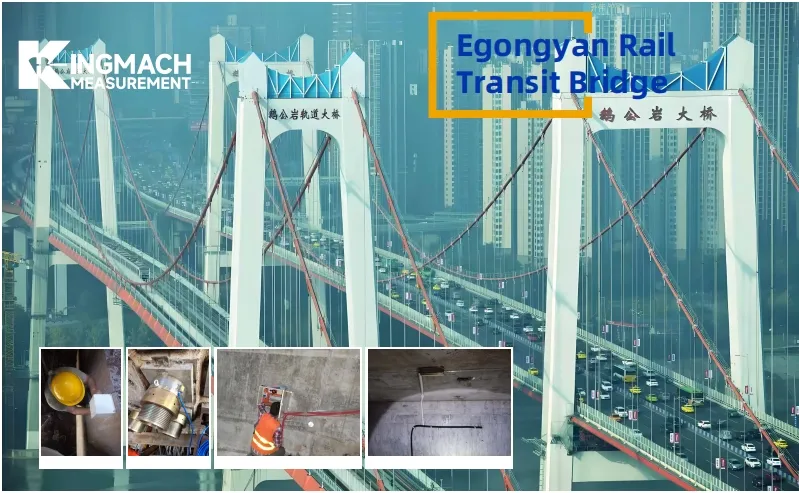

Siltavalvonta: Siltaprojektit vaativat monitahoista lähestymistapaa. Insinöörit valavat upotusmittareita betonikannen osiin ja liittävät raudoitustankojen venymämittareita teräsraudoitusten päälle mittaamaan kuormitusvasteita ja betonin pitkäaikaista virumista. Samanaikaisesti teknikot käyttävät pintahitsattuja mittareita pääteräspalkeissa seuratakseen käynnissä olevia väsymisjaksoja.

Tunneli- ja maanalaiset rakenteet: Maanalaiset ympäristöt asettavat vakavia haasteita korkean kosteuden ja syövyttävän pohjaveden vuoksi. Nämä olosuhteet vaativat täysin suljettuja, vedenpitäviä upotusmittareita. Lisäksi älykkään väylän johdotuksen hyödyntäminen vähentää merkittävästi asennuksen monimutkaisuutta ahtaissa tunnelin päissä.

Vesivoiman padot ja tukiseinät: Padon valvonta on vahvasti riippuvainen upotuksen antureista, jotka on valettu syvälle betonirunkoon. Vedenpitävät kotelot kestävät helposti jatkuvan upottamisen raskaan veden paineen alla. VW-signaalien pitkän matkan lähetyskyky mahdollistaa sen, että insinöörit voivat rakentaa massiivisia anturiryhmiä padon poikki asentamatta välisignaalin toistimia.

Korkeat rakennukset ja peruskuopat: Turvallisuus kaupunkien kaivauksissa on ensiarvoisen tärkeää. Pylvään häkkiin ja leikkausseiniin hitsatut raudoitusten jännitysmittarit tarjoavat reaaliaikaista kuorman jakautumista rakennusvaiheiden edetessä.

Sivurinteet ja geotekniset projektit: Rinteiden vakaus vaatii jatkuvaa valvontaa. Insinöörit asentavat pinta-asennettavia tai upotettuja mittareita ruiskubetonivuorauksiin tarkkailemaan pinnan muodonmuutoksia ja tukiseinän jännitystä.

Tuulitornirakenteet: Tuulivoimalat kestävät valtavia syklisiä kuormia. Terästornin osiin kiinnitetyt pintahitsatut mittarit tarkkailevat tehokkaasti taivutusväsymystä ja tuulen aiheuttamia dynaamisia rasituksia.

Anturin ulkopuolella: kuinka venymämittarit sopivat täydelliseen SHM-tietojärjestelmään

Venymämittari tulee aina nähdä yhtenä osana suurempaa teknologista ekosysteemiä. Anturi toimii yksinkertaisesti tiedon lähtöpisteenä. Mittarin luontaisella tarkkuudella on merkitystä vain, jos koko lähetysketju säilyttää tiedot aiheuttamatta sähköistä kohinaa tai signaalin häviämistä.

Instrumentointikaapeleilla on valtava rooli tietojen tarkkuudessa. Sinun on käytettävä suojattuja, sovitetun impedanssin kaapeleita, jotka on erityisesti suunniteltu tärinälanka-antureille. Laadukkaat kaapelit estävät signaalin heikkenemisen jopa yli 1000 metrin lähetysajoilla.

Seuraavaksi sinun on harkittava hankintalaitteistoa. Kingmachin automatisoidut dataloggerit ja lukuyksiköt tukevat monikanavaista kyselyä. Niiden avulla insinöörit voivat määrittää tarkat hälytyskynnykset ja hyödyntää etätelemetriavaihtoehtoja, mukaan lukien 4G-, WiFi- ja LoRa-verkot.

Lopuksi visualisointiohjelmisto muuttaa raakataajuudet käyttökelpoisiksi oivalluksiksi. Reaaliaikaiset digitaaliset kojelaudat näyttävät jännitystrendit, lämpötilakorjatut stressiarvot ja automaattiset hälytystasot. Tämä integraatio mahdollistaa valvomattoman, 24/7-etäseurannan. Anturien, kaapelien, loggerien ja ohjelmistojen määrittäminen yhdeltä toimittajalta eliminoi tietoliikenneprotokollan epäsopivuuden ja lyhentää huomattavasti käyttöönottoaikaa.

Mitä etsiä, kun hankit venymäantureita kansainväliseltä toimittajalta

Hankintatiimit kohtaavat ainutlaatuisia haasteita arvioidessaan kansainvälisiä rakenteellisten kunnonvalvontaantureiden toimittajia. Sinun on katsottava yksinkertaisia ​​tuotespesifikaatioita pidemmälle ja arvioitava toimittajan toimintavarmuutta.

Ensinnäkin kolmannen osapuolen sertifikaateilla on valtava merkitys. Sinun tulee vaatia jäljitettäviä kalibrointitietueita ja tiukkaa tunnustettujen alan standardien noudattamista. Verfioidut tuotteet vähentävät merkittävästi projektin hyväksymisriskejä. Toiseksi sinun on arvioitava toimituksen luotettavuus. Ihanteellinen toimittaja ylläpitää varastossa olevia vakiomalleja nopeaa toimitusta varten ja noudattaa tiukkoja sopimusperusteisia toimitusaikatauluja mukautetuille projektilaajuisille tilauksille.

Kolmanneksi kattava myynnin jälkeinen tuki erottaa hyvämaineiset valmistajat pelkistä jakelijoista. Etsi toimittajia, jotka tarjoavat 24/7 teknisen vihjelinjan nopealla ensimmäisellä vastausajalla. Tästä tuesta tulee korvaamatonta, kun etäprojektit kohtaavat odottamattomia datapoikkeamia. Neljänneksi, arvioi heidän mukauttamiskykynsä. Äärimmäisissä ilmastoissa tai ahtaissa tiloissa sijaitsevat projektit vaativat usein mukautettuja mittapituuksia, erityisiä kotelomateriaaleja tai ei-standardiliitintyyppejä. Viime kädessä toimittajan valitseminen yhdestä lähteestä, joka valmistaa anturit, kaapelit, loggerit ja ohjelmistot yhden yhtenäisen laadunhallintajärjestelmän alaisuudessa, takaa täydellisen vastuullisuuden.

Oikean valinnan tekeminen: nopea päätöksen yhteenveto ja seuraava askel

Täydellisen venymämittarin valinta on menetelmällinen prosessi. Sinun on analysoitava isäntämateriaali, määritettävä asennusvaihe, tarkistettava tekniset tiedot ja varmistettava täydellinen järjestelmän yhteensopivuus. Paras venymämittari on harvoin halvin vaihtoehto tai se, jolla on vaikuttavimmat laboratoriotiedot. Sen sijaan oikea anturi sopii täydellisesti rakenteelliseen ympäristöösi ja pitkäaikaiseen valvontaan.

Etkö ole varma, mikä anturimalli sopii sinun projektiisi? Tarvitsetko anturisuosituksen projektiisi? Jaa vaatimukset – Kingmachin insinöörit vastaavat 24 tunnin kuluessa. 🔗 [ Pyydä ilmainen projektikonsultaatio → ]

UKK

1. Mikä on tärkein ero pinta-asennettavien ja upotettujen venymäanturien välillä?

Teknikot kiinnittävät pinta-asennetut mittarit olemassa olevien rakenteiden ulkopuolelle pulteilla tai liimalla. Sitä vastoin rakennustiimit valavat upotusmittarit suoraan märkään betoniin uuden rakennusvaiheen aikana.

2. Voivatko tärisevät langan venymämittarit mitata lämpötilaa?

Kyllä. Useimmissa korkealaatuisissa tärylangan venymäantureissa on sisäänrakennettu termistori. Tämä komponentti mittaa paikallista lämpötilaa, jolloin valvontaohjelmistosi voi automaattisesti korjata lämpölaajenemisen ja -kutistumisen venymälukemat.

3. Miksi käyttää pintahitsattua mittaria liima-asennuksen sijaan?

Pintahitsatut mittarit muodostavat pysyvän metallurgisen sidoksen paljailla teräsrakenteilla. Tämä hitsausliitos tarjoaa erinomaisen pitkäaikaisen vakauden ankarissa, kosteissa tai vedenalaisissa ympäristöissä, joissa kemialliset liimat lopulta hajoavat.

4. Kuinka pitkälle tärisevä lanka-anturi voi lähettää signaalinsa?

Koska värähtelevät johdinanturit tuottavat taajuutta jännitteen sijaan, ne vastustavat kaapelin vastuksen muutoksia. Asianmukaisella suojatulla kaapeloinnilla ne voivat lähettää tarkkoja signaaleja yli 1000 metrin etäisyyksille ilman ulkoisia vahvistimia.

5. Mitä "älykäs" tärisevä lanka-anturi tekee?

Älykkäät anturit käyttävät digitaalisia protokollia (kuten RS-485 tai SDI-12) ja niissä on ainutlaatuiset digitaaliset osoitteet. Tämän ansiosta suunnittelijat voivat liittää useita antureita samalle kaapeliväylälle, mikä vähentää merkittävästi johdotuksen monimutkaisuutta ja materiaalikustannuksia.

6. Voidaanko tärylangan venymämittareita käyttää punnituskennojen rinnalla?

Kyllä. Tärinälangan venymämittareita ja punnituskennoja käytetään yleisesti yhdessä rakenteellisessa ja geoteknisessä valvonnassa. Punnitusanturit mittaavat kohdistettua voimaa, kun taas venymämittarit mittaavat materiaalin muodonmuutoksia, mikä tarjoaa täydentäviä tietoja rakenteen suorituskyvyn täydellisempään arviointiin.

7. Kuinka suorittaa kenttäkalibroinnin tarkastus ilman tehdaskalibrointia?

Kenttävarmennus voidaan suorittaa tarkistamalla nollalukemat, vertaamalla mittauksia tunnettuihin vertailukuormitukseen, tarkastelemalla historiallisten tietojen trendejä tai vertaamalla niitä muihin antureisiin. Nämä menetelmät auttavat tunnistamaan mahdollisen poikkeaman muodollisten kalibrointivälien välillä ilman tehdaskalibrointia.

---

Kirjoittanut Kingmach Engineering Team — tukenut infrastruktuuriprojekteja maailmanlaajuisesti vuodesta 2001 lähtien
