Ontot kuormituskennot siltakaapelien ja ankkurien valvontaan: valintaopas ja tekniset tiedot

Tukisillat, esijännitetyt betonikannet ja patoankkurit luottavat tarkasti kalibroituun jännitykseen rakenteen eheyden säilyttämiseksi. Jo viiden prosentin poikkeamat voivat nopeuttaa väsymishäiriötä. Ne voivat myös laukaista äkillisen, katastrofaalisen rakenteellisen ylikuormituksen. Perinteiset voimanmittausmenetelmät sisältävät tunkin painemittarit ja säännöllisen nostotestin. Nämä menetelmät ovat ajoittaisia ​​ja erittäin työvoimavaltaisia. Lisäksi ne ovat täysin sopimattomia pysyvään, pitkäaikaiseen rakenteellisen terveydentilan seurantaan. Tämä valvonnan aukko jättää kriittisen infrastruktuurin haavoittuvaiseksi.

Ontto punnituskenno tarjoaa tyylikkään, pysyvän ratkaisun tähän ongelmaan. Tämä anturi, joka tunnetaan myös nimellä läpimenevä reikä tai rengasmainen punnituskenno, sopii suoraan pultin, jänteen tai ankkuritangon päälle. Se mittaa puristusvoimaa jatkuvasti keskeyttämättä rakennejärjestelmää. Tässä artikkelissa tarkastellaan näiden antureiden toimintaperiaatteita ja teknisiä etuja. Se kattaa myös mallin valinnan, keskeiset sovellukset, järjestelmäintegraation ja kriittiset hankintakriteerit.

Kuinka värähtelevä lanka ontto kuormituskenno todella toimii: Rengasmainen monikielinen rakenne selitetty

Insinöörien on ymmärrettävä, kuinka tärisevä lanka ontto punnituskenno todella toimii määrittääkseen sen oikein. Laite perustuu vahvaan rengasmaiseen runkoon. Tämä elastinen teräsrengas käy läpi tiukan monivaiheisen vakauskäsittelyn. Se jakaa puristuskuorman tasaisesti kehälleen. Tämä rengasmainen rakenne eliminoi epäkeskiset kuormitusvirheet, jotka usein vaivaavat litteälevyisiä punnituskennoja väärin kohdistettujen asennusten aikana.

Tämän renkaan sisällä valmistajat käyttävät monisointuista värähtelevää lankajärjestelyä. Kapasiteetista riippuen anturi käyttää kolmen, neljän tai kuuden sointujen merkkijonokokoonpanoja. Nämä useat sointeet laskevat jännityslukemien keskiarvon renkaan poikkileikkauksessa. Tämän asettelun ansiosta JMZX-3XXXHAT-sarja raportoi kuormat erittäin herkällä 0,1 - 1 KN:n resoluutiolla jopa massiivisella 8 000 KN:n täyden mittakaavan kapasiteetilla.

Ydinmekanismi on itse värähtelevä lankaperiaate. Jokainen erittäin luja teräslanka on kiinnitetty kansainvälisen standardin mukaisella ankkurihitsauksella. Langan viritystaajuus on suoraan verrannollinen sen jännitykseen. Tämä taajuuspohjainen lähtö on täysin immuuni kaapelin vastuksen vaihteluille ja sähkömagneettisille häiriöille. Tämä sähköinen häiriönsieto on välttämätön pitkillä kaapeleille vilkkailla siviilirakennustyömailla.

Lisäksi sisäänrakennettu älykäs siru tallentaa pysyvästi anturin ainutlaatuiset kalibrointitekijät. Siru voi kirjata jopa 800 mittaustietuetta, mukaan lukien aikaleimat, lämpötilat ja nollakorjausarvot. Tämän ominaisuuden avulla insinöörit voivat suorittaa kenttäkalibroinnin tarkastuksen palauttamatta yksikköä tehtaalle. Lopuksi sisäänrakennettu lämpötila-anturi tarjoaa automaattisen lämpötilan korjauksen jokaisessa mittausjaksossa. Tämä eliminoi lämmön aiheuttamat väärät lukemat ulko- tai hautausasennuksissa.

Tärinälanka vs. venymämittari vs. hydrauliikka: miksi ontto VW-kenno voittaa pitkän aikavälin siviilivalvonnan

Ostajat vertailevat usein onttoja punnituskennoja pelkästään alkuperäisen ostohinnan perusteella. Sinun on kuitenkin arvioitava seurannan kokonaiskustannukset. Tämä sisältää pitkän aikavälin nollapoikkeaman, huoltovaatimukset, signaalin etäisyysrajoitukset ja tiedon yleisen luotettavuuden.

• Resistiiviset (folio) ontot kuormituskennot: Nämä anturit tarjoavat alhaisemmat ennakkokustannukset. Ne ovat kuitenkin erittäin herkkiä nollaryömille ajan myötä. Ne kärsivät myös kosteuden aiheuttamista resistanssimuutoksista ja ovat vahvasti riippuvaisia ​​vahvistimista yli 50 metrin pituisissa kaapeleissa. Ne eivät sovellu jatkuvaan valvomattomaan valvontaan.
• Hydrauliset kuormituskennot: Nämä laitteet välttävät täysin sähköhäiriöitä. Ne vaativat kuitenkin säännöllistä nestehuoltoa. Ne ovat alttiita vuodoille upotetuissa tai suljetuissa rakenneasennuksissa. Lisäksi ne eivät voi lähettää lukemia etätietologgereihin lisäämättä toissijaisia ​​paineantureita.
• Tärisevä lanka ontot kuormituskennot: Nämä anturit tuottavat taajuuslähtöä, joka pysyy vakaana vuosikymmeniä. Signaalit kulkevat täydellisesti kilometrien mittakaavassa ilman vääristymiä. Ne eivät vaadi jatkuvaa kalibrointikaasua tai -nestettä. Ne ovat täysin suljettuja ja vedenpitäviä.

JMZX-3XXXHAT-sarjan suunnittelussa on 50 vuoden käyttöikä. Infrastruktuurihankkeissa, joiden omaisuuden käyttöikä on 20–50 vuotta, värähtelevä lanka ontto kenno on ainoa tekniikka, jossa projektin puolivälissä tapahtuvaa anturin vaihtoa ei vaadita suunnittelussa.

Tekniikan tyyppi	Pitkäaikainen vakaus	Kaapelin enimmäiskesto	Huoltovaatimus	Upotettu soveltuvuus
Resistiivinen (folio)	Huono (Zero Drift)	< 50 metriä	Keskitaso (kalibrointi)	Matala
Hydraulinen	Kohtalainen	Ei käytössä (vaatii anturin)	Korkea (nestetarkistukset)	Matala (vuotoriski)
Tärinä lanka	Erinomainen	> 1000 metriä	Nolla (huoltovapaa)	Korkea (täysin suljettu)

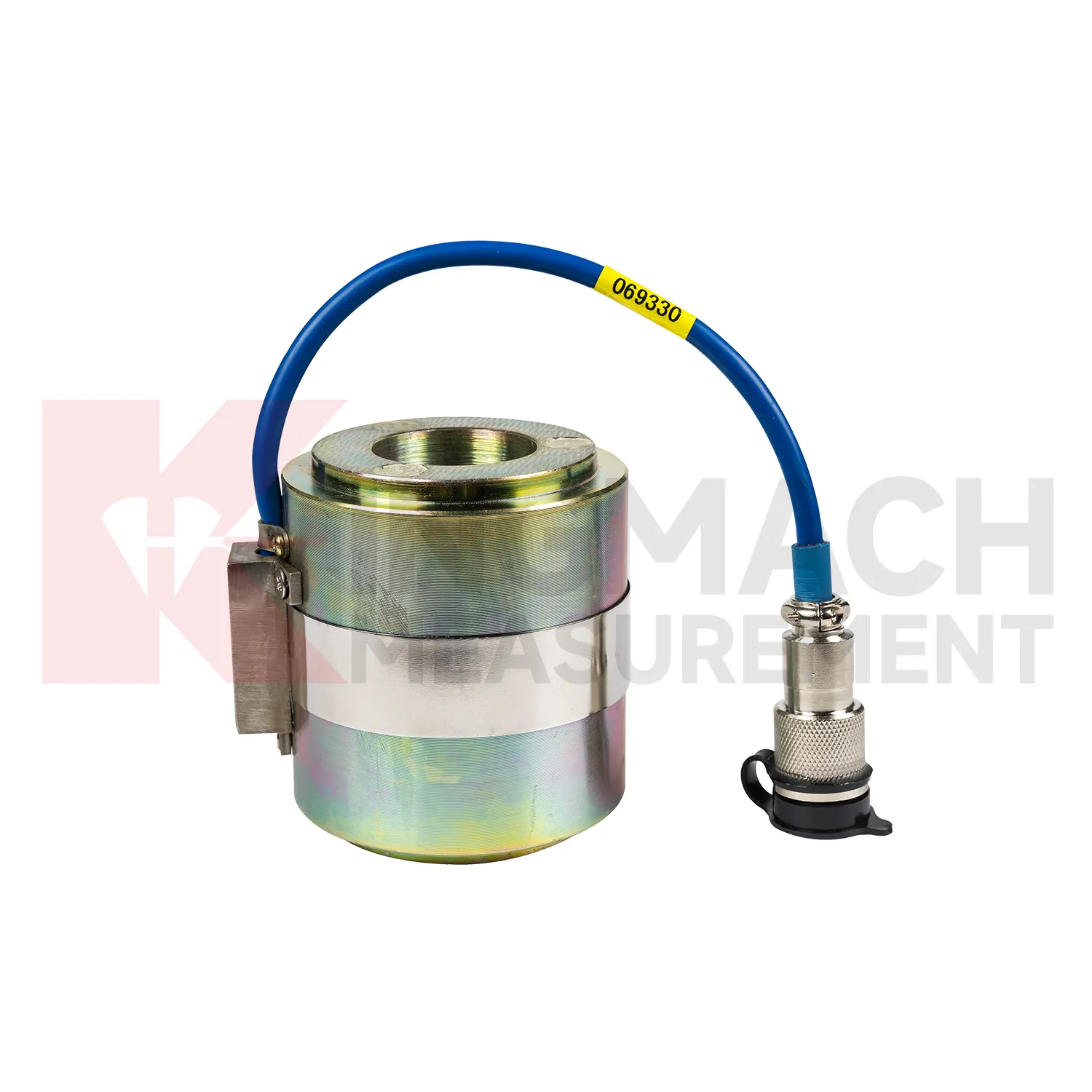

JMZX-3XXXHAT-sarja: Kapasiteettialue, sointukokoonpano ja mittareferenssi

Hankintainsinöörit tarvitsevat tarkat tekniset tiedot sovittaakseen anturit projektin kuormitustasoihin. JMZX-3XXXHAT-sarja tarjoaa kattavan kapasiteettialueen 500 KN - 8000 KN kahdeksassa vakiomallissa. Tämä laaja valikoima kattaa kaiken yksittäisistä kiviankkureista massiivisiin köysiköysisiltakaapeleihin.

Sointujen määrä skaalautuu älykkäästi anturin kapasiteetin mukaan. Enintään 2 000 KN:n mallit käyttävät kolmen sointukokoonpanoa. 3000 KN malli käyttää neljää sointua. Mallit, joiden teho on 4 000 KN ja enemmän, käyttävät kuutta sointua. Tämä rakenteellinen skaalaus säilyttää mittaustarkkuuden renkaan halkaisijan kasvaessa. Anturin herkkyys on 0,1 KN tasolla 500 KN. Se siirtyy 1 KN herkkyyteen kaikissa yli 1 000 KN malleissa. Tämä tarkkuus täyttää helposti rakenteellisten kaapelien valvontakoodien tyypillisen ±0,1 % vaatimuksen.

Näiden punnituskennojen kompakti korkeus vaihtelee välillä 90-130 millimetriä. Tämä matala profiili sopii saumattomasti tavallisiin ankkuripäihin ja laakerilevykokoonpanoihin ilman rakenteellisia muutoksia. Standardista poikkeavaan poraushalkaisijaan tai ainutlaatuisiin ympäristötarpeisiin on saatavana myös mukautettu JMZX-3X00-malli.

JMZX-3XXXHAT Mallin viitetaulukko

Malli	Kapasiteetti	Herkkyys	Sisäporaus (Ø)	Korkeus	Kokoonpano
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8000 KN	1 KN	280 mm	130 mm	6-chord

Missä onttoja kuormituskennoja käytetään: kuusi korkean panoksen teknistä skenaariota

Insinöörit ottavat käyttöön onttoja punnituskennoja useissa korkean panoksen ympäristöissä. Jokainen sovellus esittää erityiset turvallisuusperusteet ja pitkän aikavälin seurantahaasteet.

• Kaapeli- ja riippusillat: Stay-kaapeleiden on pysyttävä 3–5 prosentin sisällä suunnitellusta kireydestä, jotta varmistetaan väsymiskestävyys. Ontot tärisevät lankakuormituskennot istuvat pysyvästi kiinnitysvyöhykkeellä. Ne tarjoavat jatkuvaa kaapelivoimatietoa suoraan sillanhallintajärjestelmiin. Tämä korvaa täysin kalliit, säännölliset nostotestit.
• Jälkijännitetyt betonirakenteet: Jännevoiman menetys tapahtuu asteittain virumisen, kutistumisen ja rentoutumisen vuoksi betonisillassa ja ydinsuojarakenteissa. Upotetut rengasmaiset kuormituskennot sijaitsevat ankkurilaakerilevyn päällä. Ne seuraavat voiman pitkän aikavälin kehitystä. Nämä tiedot kertovat suoraan tulevista uudelleenjännityspäätöksistä.
• Dam & Slope Ankkurit: Kalliopultit ja injektoidut ankkurit vakauttavat padon tukija ja leikkaavat rinteitä. Nämä ovat tärkeitä turvallisuuselementtejä. Vedenpitävä, korroosionkestävä JMZX-3XXXHAT sopii täydellisesti pitkäaikaiseen tarkkailuun kyllästetyssä, haudatussa tai vedenalaisen maaperän olosuhteissa.
• Rautateiden ja moottoriteiden rakentaminen: Tukiseinät ja maanaulaseinät käyttävät väliaikaisia ​​ja pysyviä ankkurijärjestelmiä. Nämä järjestelmät vaativat tarkan kuormituksen todentamisen vastaanottotestauksen ja aktiivisen palvelun aikana. Ontto punnituskenno hoitaa molemmat tehtävät yhtenä asennettuna yksikkönä.
• Tuulitornin perustukset: Teknikkojen on tarkistettava ja valvottava ankkurin pultin esijännitystä tuuliturbiinin tornin pohjalaippoissa. Ontot punnituskennot tarjoavat suoran, ei-tunkeilevan mittauksen. Ne eivät vaadi mitään muutoksia itse ankkuripulttijärjestelmään.
• Nosto- ja nosturijärjestelmät: Sakkeliin tai haarukkaan kiinnitetyt ontot kennot mittaavat dynaamisia ja staattisia kuormia raskaassa nostolaitteessa. Pienet mitat ja digitaalinen lähtö ovat erittäin arvostettuja näillä teollisilla jälkimarkkinoilla.

Anturista kojelautaan: Onttojen kuormituskennojen integrointi täydelliseen SHM-tietojärjestelmään

Yksi ontto punnituskenno on vain yhtä hyödyllinen kuin sitä ympäröivä tietojärjestelmä. Sinun on integroitava nämä anturit täydelliseen, päästä-päähän rakenteelliseen kunnonvalvontajärjestelmään.

• On-demand Readout: Kingmachin yhteensopivat tärylangan lukuyksiköt näyttävät suoran kuormituksen kilonewtoneina (KN). Ne lukevat tallennetut kalibrointikertoimet suoraan anturin muistisirulta. Et tarvitse ulkoisia paperikalibrointitaulukoita työmaalla.
• Automaattinen tiedonhankinta: Monikanavaiset dataloggerit tukevat väyläjohdollisia JMZX-3XXXHAT-anturiryhmiä. Ne tarjoavat konfiguroitavat kyselyvälit, hälytyskynnykset ja etätelemetriavaihtoehdot, kuten 4G, LoRa tai Ethernet. Tämä mahdollistaa massiivisten kaapeliryhmien todellisen 24/7 valvomattoman valvonnan.
• Instrumentointikaapelit: Kingmach-suojatut VW-kaapelit säilyttävät signaalin eheyden virheettömästi. Ne toimivat täydellisesti useiden satojen metrien ajoissa sähköisesti meluisissa rakennusympäristöissä.
• Visualisointiohjelmisto: Reaaliaikaiset ohjelmiston kojelaudat näyttävät kuormituksen trendit ja lämpötilakorjatut arvot. Ne luovat automaattisia ylikuormitushälytyksiä ja helpottavat historiallisen trendin analysointia. Tämä tukee suoraan rakenteellisia turvallisuusarviointeja ja kunnossapidon työnkulkuja.

Anturin, loggerin ja ohjelmiston määrittäminen yhdeltä valmistajalta poistaa laiteohjelmiston yhteensopivuusriskit. Se myös yksinkertaistaa dramaattisesti teknistä tukea kansainvälisissä projekteissa.

Onton kuormituskennon määrittäminen ja hankinta: kuusi kysymystä, jotka jokaisen kansainvälisen ostajan tulee kysyä

Kansainväliset hankintatiimit tarvitsevat objektiivisen kehyksen arvioidakseen kiinalaisia ​​anturivalmistajia. Sinun tulee kysyä kuusi kriittistä kysymystä, kun hankit onttoja punnituskennoja.

1. Onko anturilla jäljitettävissä oleva sertifikaatti?
Sinun on vaadittava tiukkaa standardien, kuten GB/T 13606-2007 ja DL/T 269-2022, noudattamista. Kolmannen osapuolen todentamat anturit vähentävät merkittävästi projektin hyväksymiskitkaa.

2. Onko kalibrointi jäljitettävissä suoraan laitteeseen?
Kingmachin ontto punnituskenno tallentaa kalibrointivakiot sisäiseen siruun. Tämä eliminoi riippuvuuden paperista. Se mahdollistaa helpon kenttätarkastuksen tavallisella lukuyksiköllä.

3. Mikä on ilmoitettu käyttöikä?
Sinun on vaadittava muodollisesti dokumentoitua suunnittelun käyttöikää. Kingmachin onton kuormituskellon 50 vuoden suunnittelun käyttöiän tulisi toimia sopimusperusteisena perustana, ei vain sanallisena vakuutuksena.

4. Voiko toimittaja mukauttaa tuotetta?
Infrastruktuuriprojektit vaativat usein poikkeavia poraushalkaisijoita, tiettyjä kapasiteettialueita tai ainutlaatuisia liitintyyppejä. Valmistaja, jolla on vahvat sisäiset suunnitteluominaisuudet, vastaa päivissä kuukausien sijaan.

5. Miltä myynnin jälkeinen tuki näyttää?
Etsi 24/7 tekninen vihjelinja, jonka ensimmäinen vastausaika on yksi tunti. Monimutkaiset ongelmat on ratkaistava 48 tunnin kuluessa. Tämä reagointikyky on kriittinen live-infrastruktuuriprojekteissa.

6. Onko toimitusaikajana sopimusperusteinen?
Toimittajan tulee tarjota varastossa olevia vakiomalleja 48 tunnin sisällä. Projektilaajuiset tilaukset edellyttävät tiukkoja sopimusaikatauluja ja säännöllisiä valmistuksen edistymisen päivityksiä.

Itseluottamuksen valitseminen arvailujen sijaan: Päätöksentekokehys ja seuraava askel

Ontot kuormituskennot muuttavat kaapelivoiman valvontaa perusteellisesti. Ne korvaavat säännölliset, häiritsevät testausharjoitukset jatkuvalla, automatisoidulla turvajärjestelmällä. Sinun on noudatettava selkeää päätöksentekokehystä. Vahvista ensin kuormatyyppi ja kokonaiskapasiteetti. Toiseksi valitse oikea sointukokoonpano. Kolmanneksi tarkista jänteen tai ankkurin tarkka reiän halkaisija. Neljänneksi vahvista vedeneristys- ja lämpötilavaatimukset. Lopuksi integroi anturi luotettavaan dataloggeriin ja visualisointiohjelmistoon.

Kingmachin onton kuormituskellon 50 vuoden suunnitteluikä tarjoaa uskomattoman pitkän aikavälin arvon. Kokonaisomistuskustannukset sisältävät vältetyt uudelleenasennukset, uudelleenkalibroinnit ja estettyjen tietojen katoamisen. Nämä pitkän aikavälin kustannukset ovat huomattavasti alhaisemmat kuin halvemmat vaihtoehtoiset folioteknologiat. Jos et ole varma, mikä JMZX-3XXXHAT-malli sopii projektiisi, voit jakaa tekniset tiedot Kingmachin suunnittelutiimille. Annamme ilmaisen mallisuosituksen ja räätälöidyn tarjouksen.

Suunnitteletko köysisilta- tai ankkuriprojektia? Hanki ilmainen anturisuositus + räätälöity tarjous Kingmachin insinööreiltä – vastaus 24 tunnin sisällä.
🔗 [ Hanki ilmainen suositus → ]
📧 [email protected]

UKK

1. Mitä eroa on onton punnituskennon ja kiinteän punnituskennon välillä?

Ontossa punnituskennossa on keskireikä, jonka kautta pultti tai kaapeli pääsee kulkemaan kokonaan sen läpi ja mittaa jännitystä reagoimalla ankkurilevyä vasten. Kiinteästä punnituskennosta puuttuu tämä keskireikä ja se mittaa tyypillisesti suoraa linjassa olevaa puristusta tai jännitystä.

2. Kuinka asennat ontto punnituskenno jälkijännitettyyn jänteeseen?

Liu'utat rengasmaisen anturin suoraan jänteen tai ankkuritangon päälle ennen ankkuripään ja laakerilevyn kiinnittämistä. Punnituskenno asettuu tukevasti betonirakenteen ja teräsankkurilohkon väliin.

3. Voidaanko onttoja punnituskennoja käyttää dynaamiseen kuormituksen mittaukseen?

Tärisevät ontot lankakuormituskennot ylittävät staattisen ja hitaasti vaihtelevan kuormituksen, koska lankataajuuden pyyhkäisyyn tarvitaan fyysinen aika. Korkeataajuisille dynaamisille kuormituksille resistiiviset kalvot tai pietsosähköiset kuormituskennot ovat yleensä edullisia.

4. Minkä pituisen kaapelin värähtelevä ontto punnituskenno tukee?

Koska ne käyttävät taajuuspohjaista lähtöä jännitesignaalin sijaan, värähtelevät lanka-anturit voivat siirtää helposti tarkkoja tietoja yli 1 000 metrin pituisia suojattuja kaapeleita pitkin ilman signaalihäviöitä tai vääristymiä.

5. Kuinka monisointuinen rakenne parantaa punnituskennon tarkkuutta?

Monisointurakenne sijoittaa useita riippumattomia täriseviä johtoja tasaisesti punnituskennon sisäkehän ympärille. Tämä laskee renkaan jännitysmittausten keskiarvon, mikä eliminoi aktiivisesti epäkesko- tai epäkeskokuormituksen aiheuttamat virheet.

6. Voinko yhdistää onttoja punnituskennoja täriseviin langan venymäantureisiin yhdessä valvontajärjestelmässä?

Kyllä. Ontot punnituskennot ja tärylangan venymämittarit on usein integroitu samaan valvontajärjestelmään. Punnituskenno mittaa kohdistetun voiman, kun taas venymämittari mittaa rakenteellisia muodonmuutoksia, mikä tarjoaa täydentäviä tietoja tarkempaan suorituskyvyn arviointiin.

7. Mitä eroa on monisointujen ja yhden sointujen kokoonpanoilla, ja milloin minun pitäisi valita kukin?

Yksisointuinen konfiguraatio mittaa kuormitusta yhdessä tietyssä paikassa ja soveltuu yksinkertaisiin kuormitusvalvontasovelluksiin. Monisointuinen kokoonpano valvoo useiden jäsenten tai pisteiden kuormia, mikä tekee siitä ihanteellisen monimutkaisille rakenteille, joissa kuorman jakautuminen ja tasapaino ovat kriittisiä.

8. Kuinka varmistan anturin pitkän aikavälin kunnon poistamatta asennettua yksikköä?

Anturin pitkäaikainen kunto voidaan varmistaa säännöllisillä nollatarkastuksilla, historiallisten tietojen trendianalyysillä, vertailulla viereisiin antureisiin sekä kaapeleiden ja liitäntöjen rutiinitarkastuksella. Nämä menetelmät auttavat havaitsemaan mahdolliset poikkeamat tai suorituskykyongelmat poistamatta anturia käytöstä.

9. Mitä takuu- ja uudelleenkalibrointipalveluita Kingmach tarjoaa kansainvälisesti?

Kingmach tukee kansainvälisiä asiakkaita teknisellä konsultaatiolla, asennusohjeilla, käyttöönottoavulla ja huoltopalvelulla koko projektin elinkaaren ajan. Kaikkien punnituskennojen mukana toimitetaan tehdaskalibrointitiedot ja laatudokumentaatio. Pitkän aikavälin seurantaohjelmissa Kingmach voi tarjota kalibroinnin todentamistukea, suorituskyvyn arviointisuosituksia ja teknistä apua mittausten luotettavuuden ylläpitämiseksi. Asiakkaat voivat tarvittaessa ottaa yhteyttä suoraan suunnittelutiimiin vianetsintää, vaihtosuunnittelua ja järjestelmän optimointia varten.

---

Kirjoittanut Kingmach Engineering Team — tukenut infrastruktuuriprojekteja maailmanlaajuisesti vuodesta 2001 lähtien
