Yhdeksän kuormituskennotyypin ymmärtäminen: Tekninen valintaopas

Kuormituskennon tyyppi ei ole tuotteen valinta – se on tekninen päätös

Sillan paaluperustuksissa, tunnelien tukijärjestelmissä, patoturvaprojekteissa ja syväpohjakuoppavalvonnassa väärän anturin valinnan hinta kerrankin ylittää huomattavasti halvemmasta hankintahinnasta saatavat säästöt. Kuormitusanturin valinnassa ei ole kyse pelkästään "mitä merkkiä ostaa", vaan pikemminkin "mikä fyysinen periaate sopii kantavaan rakenteeseeni". Tässä artikkelissa tarkastellaan yhdeksää Kingmachin anturituotetta, jotka kattavat sekä tärinälanka- (VW)- että paine-eroteknologiat. Niiden avulla insinöörit voivat sovittaa laitteet tarkasti todellisten mitattujen fyysisten parametrien, kuten keskittyneen voiman, jakautuneen jännityksen, huokosveden paineen ja vedenpinnan, perusteella ja välttääkseen yleisen virheen valita antureita, jotka vain "näyttävät samanlaisilta".”

Tuotteen pikaopas (Pikahaku)

Mitattu fyysinen määrä	Suositeltu anturi	Ydintekniikka
Keskitetty voima — Tangon/kaapelin läpimenevä reikä	Ontto kuormituskenno JMZX-3XXXHAT	VW, monikielinen rengasrakenne
Keskitetty voima – suora puristus	Kiinteä kuormituskenno JMZX-35XXHAT	VW, monikielinen kiinteä rakenne
Aksiaalinen voima — sauvojen/kaapeleiden pitkäaikainen valvonta	Aksiaalivoimamittari JMZX-38XXAT	VW, rasituseristys
Aksiaalinen voima — rakennusvaihe	Muotin aksiaalivoimamittari	VW, Rakenteeltaan kestävä
Hajautettu maapaine	Maapainekenno JMZX-50XXAT / 51XXAT	VW, suuren alueen paineen kantava pinta
Huokosveden paine — syvä kerros	Pietsometri JMZX-55XXHAT	VW, upotettu tyyppi
Veden taso — langallinen havaintoputki	Vesitasomittari JMYC-67XXAD	Paine-ero, RS485
Vesitaso — langaton / etäalue	Vesitasomittari JMYC-67XXAWL	Paine-ero, 4G

Sensing Technologies Behind the Range

Kaksi erillistä tunnistusteknologiaa kattaa tämän kattavan yhdeksän tuotteen valikoiman. Tärinälankatekniikka (VW) tarjoaa perustan kaikille rakenteellisille voima-antureille ja pietsometreille. VW-anturin sisällä jännitetty teräslanka värisee luonnollisella taajuudella. Ympäröivän elastisen elementin muodonmuutos kuormituksen alaisena siirtää langan jännitystä, mikä muuttaa sen värähtelytaajuutta. Tämä mitattavissa oleva taajuus-voima-suhde muodostaa mittauksen perustan. VW-teknologia hallitsee geoteknisiä ja rakenteellisia terveysvalvontasovelluksia (SHM). Sen taajuuspohjainen lähtö on täysin immuuni kaapelin vastuksen vaihteluille, kosteuden sisäänpääsylle ja sähkömagneettisille häiriöille (EMI). Nämä tarkat olosuhteet mitätöivät usein resistiiviset venymäanturit haudatuissa, upotetuissa ja pitkäkestoisissa kenttäasennuksissa.

Toisessa perheessä käytetään paine-erontunnistustekniikkaa. Paineherkkä kalvo poikkeaa hydrostaattisen nestepaineen vaikutuksesta. Sisäänrakennettu CPU ja 16-bittinen AD-muunnin muuttavat tämän fyysisen taipuman digitaaliseksi vedenkorkeusarvoksi. Tämä tekniikka sopii erinomaisesti avoimeen vedenpinnan valvontaan. Ilmastoidun kaapelin rakenne eliminoi ilmakehän häiriöt, joten anturi toimii tarkasti ilmanpaineen vaihtelun läsnä ollessa. Nämä anturit lähettävät 4G-langattomia tai RS485-digitaalisia signaaleja valvomattomille etäasemille ja saavuttavat millimetrin tarkkuuden vesitasoputkissa. Värähteleviä lankapietsometrejä ei yksinkertaisesti ole suunniteltu täyttämään näitä erityisiä avoimen veden suorituskykyvaatimuksia. Viime kädessä ydinteknologia tarjoaa alustan, mutta projektin erityinen voimakonfiguraatio määrittää tarkan tarvittavan tuotetyypin.

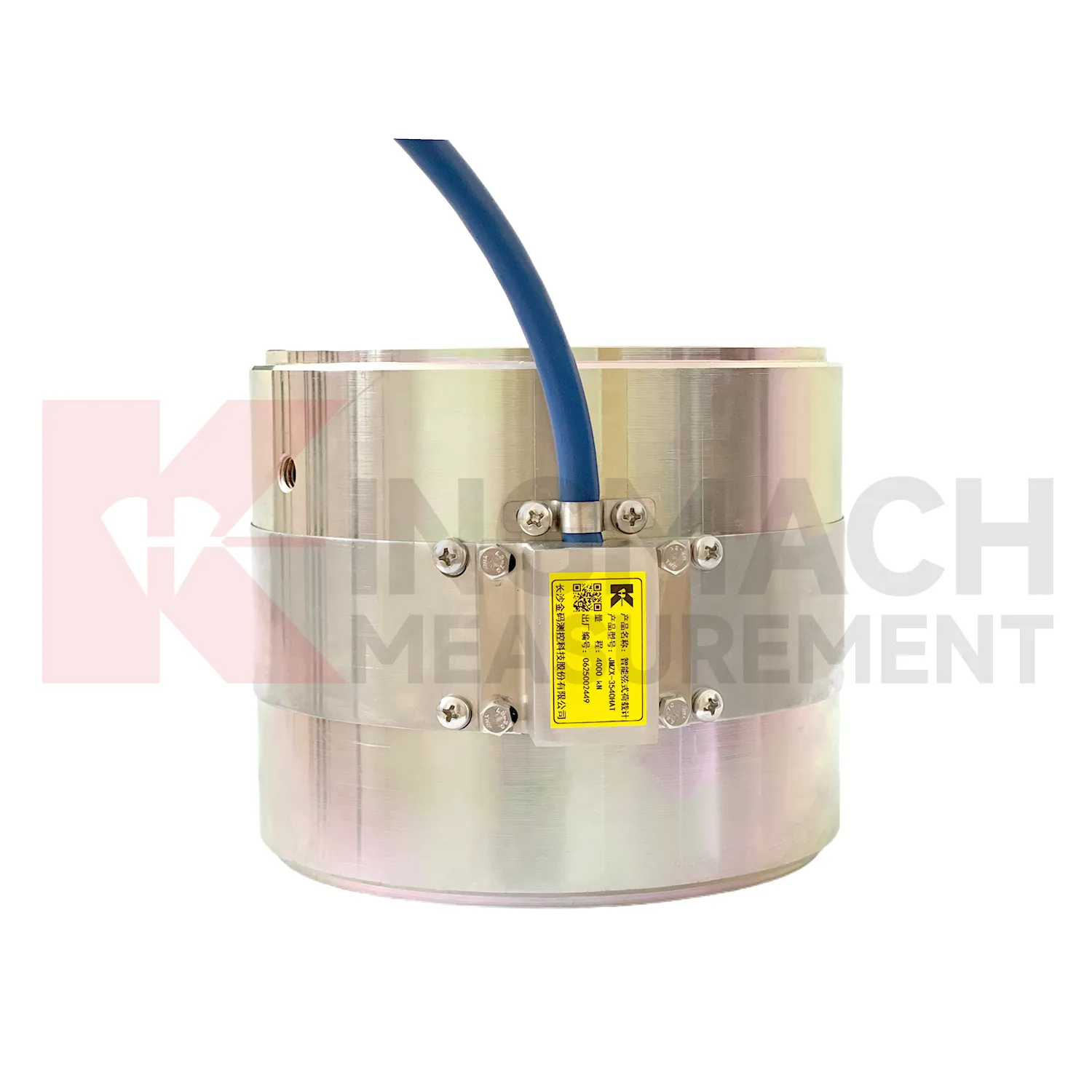

Tyyppi 1 — Solid Load Cell: Structural Compression Insert

Kiinteä punnituskenno kantaa rakenteellista kuormaa suoraan sen sijaan, että se vain tunnistaisi sitä.

Latauspolku: Anturin ylälaakeripinnalle tulee voima. Voima kulkee sitten kiinteän elastisen teräsrungon koko poikkileikkausalueen läpi. Lopuksi voima poistuu alalaakeripinnan kautta.

Sovellukset: Insinöörit käyttävät tätä tyyppiä sillan laakerin istukan valvontaan ja paalukuormitustestaukseen. Paalutestauksessa koko testikuorma kulkee kokonaan kennorungon läpi. Se palvelee myös hydraulisen nostimen voiman todentamista jälkikiristysoperaatioissa ja tilapäisten töiden puristusvalvonnassa.

Tärkeimmät tiedot: Kapasiteetit vaihtelevat 1 000 - 10 000 kN ja tiukka resoluutio 0,1 kN koko alueella. Malleissa on 3-merkkinen kokoonpano alemmille alueille ja 6-merkkinen kokoonpano korkeammille alueille. Käyttölämpötila vaihtelee -30°C - +80°C. Yksikkö sietää ylikuormitusta 300-400 % nimelliskapasiteetistaan. Laitteessa oleva HAT-siru tallentaa kalibrointikertoimet, korjaa automaattisesti lämpötilan ja tallentaa 600 mittaustulosta. Anturilla on GB/T 13606-2007 -sertifikaatti.

Kova raja: Tässä kennossa on vankka rakenne ilman keskireikää. Käyttäjät eivät voi asentaa sitä mihinkään sauvaan tai kaapeliin, jonka täytyy kulkea anturin läpi. Tämän mukautuksen yrittäminen luo epäkeskisen kuormituksen, joka mitätöi kaikki tallennetut mittaukset.

Tyyppi 2 — Hollow Load Cell: Through-Rod Anchor Monitor

Ontto punnituskenno tarjoaa rengasmaisen rakenteen, jonka käyttöikä on 50 vuotta.

Latauspolku: Anturissa on rengasmainen tai renkaan muotoinen runko, jossa on keskireikä. Tanko, pultti tai jänne kulkee tämän reiän läpi koskettamatta koskaan sisäseinää. Rakennemutteri tai ankkurilevy kantaa suoraan rengasmaista pintaa. Renkaan runko puristuu tasaisesti ympärysmittaansa ympäri, ja useat VW-soinnut muodostavat signaalin keskiarvon koko renkaaseen.

Sovellukset: Yleisiä sovelluksia ovat esijännitetyn ankkurin ja kallioperän valvonta. Se mittaa tehokkaasti kaapelivoimaa silloissa ja tukiseinissä. Insinöörit luottavat siihen pato- ja vesivoiman ankkurivoiman tarkkailuun. Se on ihanteellinen olemassa olevien rakenteiden jälkiasennusvalvontaan, koska se ei vaadi rakenneosan purkamista.

Tärkeimmät tiedot: Vakiokapasiteetit vaihtelevat 500 - 8 000 kN, vaikka räätälöityjä malleja on edelleen saatavana. Se käyttää 3-sointuista 6-soittimeen mittauskokoonpanoa. Suunniteltu käyttöikä on 50 vuotta. Tämä pitkäikäisyys perustuu monivaiheiseen vakauskäsiteltyyn elastiseen teräsrunkoon, erittäin lujiin VW-langoihin ja kansainvälisen standardin mukaiseen ankkurihitsaukseen. Laitteessa oleva HAT-siru tallentaa aktiivisesti 800 mittaustulosta. Sillä on kaksoissertifiointi GB/T 13606-2007 ja DL/T 269-2022 mukaan. Jälkimmäinen on vesirakennusstandardi, joka on ehdottomasti pakollinen pato- ja vesivoimaprojektien noudattamiselle.

Kova raja: Rengasgeometria edellyttää oikean kokoista läpivientitankoa. Onton kennon sijoittaminen litteään puristuspinoon ilman läpimenoelementtiä tuottaa epätasaisen jännityskentän ja tuottaa erittäin epäluotettavia lukemia.

4. Tyyppi 3 — Aksiaalivoimakuormitusmittari: Kaapelin ja tuen voiman mittaus ajan kuluessa

Aksiaalivoimamittarilla on selkeä mittausalue kiinteiden ja onttojen kennojen välillä.

Latauspolku: Anturi kiinnittyy suoraan pitkänomaiseen rakenneosaan tai kiinnittyy sen ympärille. Se mittaa aktiivisesti aksiaalivoimakomponenttia osan pääakselia pitkin. Suunnittelu eristää tarkoituksella aksiaalivoiman kaikista taivutusmomenteista. Tavallinen pakkauskenno ei pysty tarjoamaan tätä kriittistä eristyskykyä.

Sovellukset: Se tarjoaa pitkäaikaisen kaapelivoiman valvonnan kaapelisilloissa, riippusilloissa ja kehittyneissä kaltevuudenvakautusjärjestelmissä. Se tarkkailee tuki- ja kiinnitysvoimaa tukiseinissä ja syvissa kaivauksissa. Se havaitsee myös esijännityksen rentoutumisen ja kuormituksen uudelleenjakautumisen kaapelituetuissa rakenteissa niiden käyttöiän aikana.

Tärkeimmät tiedot: Anturi hyödyntää värähtelevää lanka-anturia yhdistettynä sisäiseen älykkääseen HAT-siruun. Ostajat voivat valita joko perinteisen VW-lähdön tai älykkään RS485-digitaalilähtömuunnelman. Valinta riippuu yksinkertaisesti kaapelin pituudesta ja siitä, hyödyntääkö sivusto automaattista tiedonkeruuta.

Miksi tällä tyypillä on väliä: Kaapelituetuissa rakenteissa kaapelin väsymisestä tai ankkurin kulumisesta johtuva progressiivinen kuormituksen uudelleenjakautuminen jää näkymättömäksi rutiininomaisessa silmämääräisessä tarkastuksessa. Aksiaalinen voimamittari tuottaa kvantitatiivisia trenditietoja. Nämä tiedot kertovat insinööreille tarkalleen, milloin kaapeli lähestyy vaihtokynnystä vuosia ennen kuin rakenteeseen tulee näkyviä vikoja.

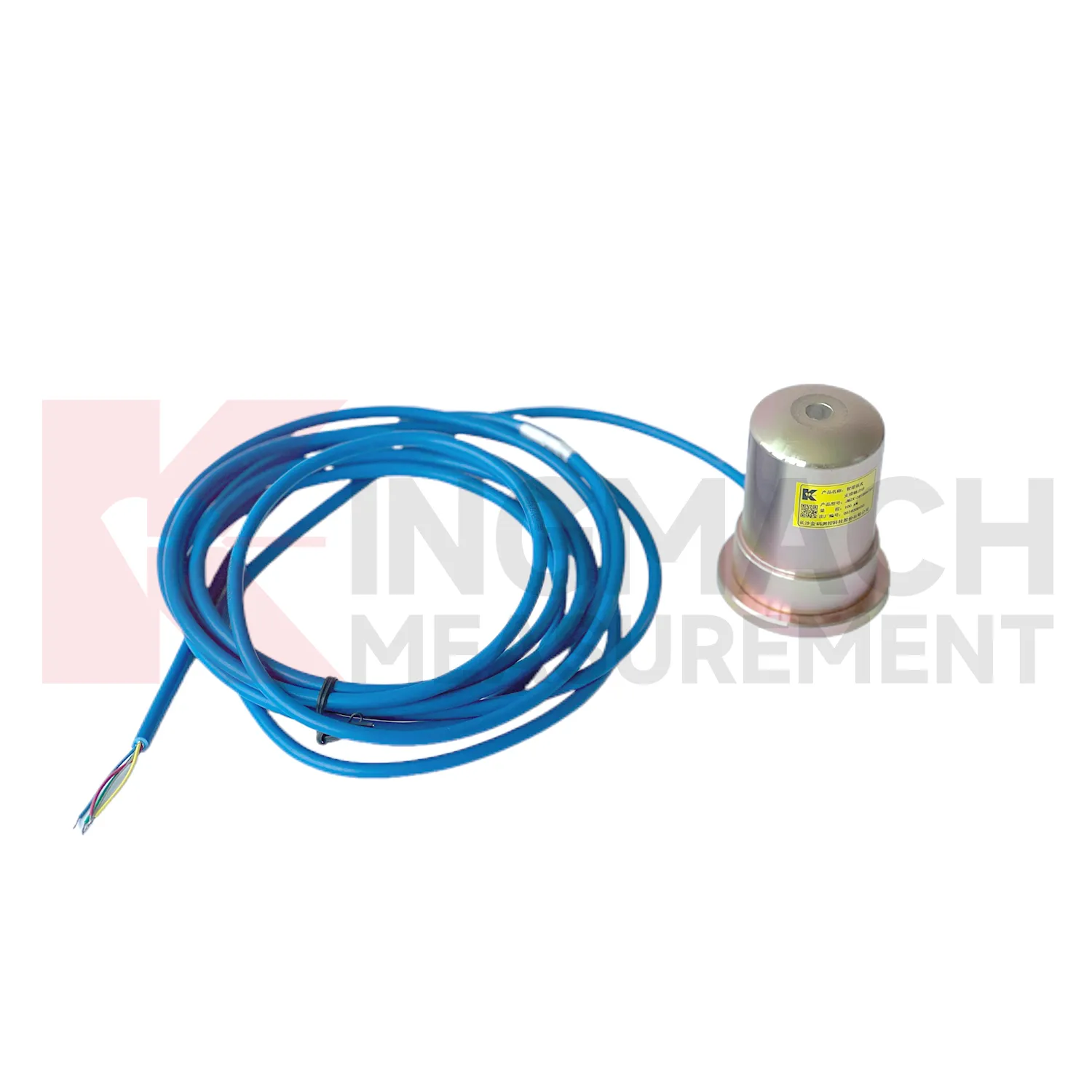

5. Tyyppi 4 — Älykäs muotin aksiaalivoimamittari: Rakennusvaiheen kuormitusturvallisuus

Älykäs muotin aksiaalivoimamittari palvelee täysin erilaista projektivaihetta ja käyttäjäprofiilia.

Latauspolku: Se käyttää samaa aksiaalivoiman mittausperiaatetta kuin JMZX-38-malli. Insinöörit kuitenkin optimoivat tämän version erityisesti väliaikaisia ​​muottirekvisiitta, tukia ja valerakenteita varten. Työmaatiimit asentavat ja poistavat anturin toistuvasti, kun rakentaminen etenee asteittain eri kerrosten tai osien läpi.

Sovellukset: Se tarjoaa aktiivisen betonimuottien tukikuormituksen valvonnan suurten valujen aikana. Se tarjoaa tukivoiman valvontaa syville kaivauksille, jotka sijaitsevat haavoittuvien olemassa olevien rakenteiden vieressä. Se tarjoaa myös välttämättömän siltojen ja korkeiden rakenteiden väärien töiden seurannan niiden rakennusvaiheessa.

Miksi rakennusvaiheen valvonnalla on merkitystä: Muotti- ja väärennösvauriot ovat yleisimpiä syitä kuolemaan johtaviin rakenteiden romahtamiseen rakennuksen rakentamisen aikana. Reaaliaikaiset aksiaalivoimatiedot tukikannattimissa tunnistavat välittömästi vaarallisen kuormituksen uudelleenjakautumisen. Tämä vaarallinen uudelleenjakauma johtuu usein epätasaisesta betonin sijoituksesta, vierekkäisistä raskaista nosturin kuormista tai äkillisestä pohjan painumisesta. Anturi havaitsee nämä poikkeamat hyvissä ajoin ennen kuin rakenne saavuttaa katastrofaalisen vikakynnyksen.

Keskeinen etu: Valmistaja on suunnitellut tämän anturin uskomattoman nopeaa asennusta varten ja erittäin lujaa käsittelyä varten aktiivisilla rakennustyömailla. Älykäs HAT-lähtö mahdollistaa turvallisesti reaaliaikaisen näytön suoraan paikan päällä ilman erillistä tiedonkeruujärjestelmää.

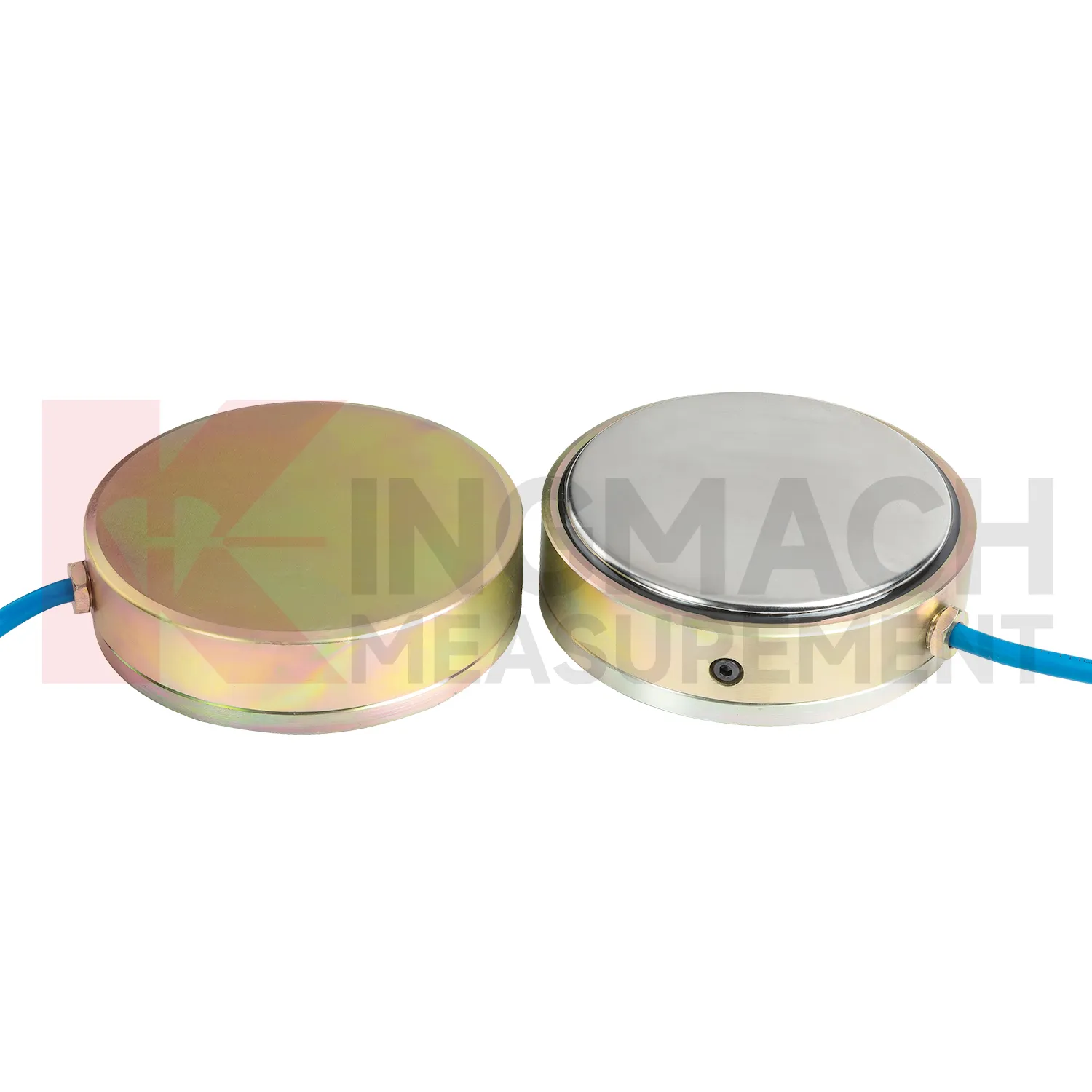

6. Tyyppi 5 — Maapainekenno: Hajautetun maaperän kosketusjännityksen mittaus

Maanpainekennot ratkaisevat monimutkaisen mittausongelman, johon mikään muu anturityyppi ei pysty ratkaisemaan.

Mittausongelma: Maaperä kohdistaa hajautetun kosketusjännityksen laajalle pinnalle sen sijaan, että se toimisi yksittäisenä pistekuormana. Perinteinen punnituskenno, joka on sijoitettu yhteen pisteeseen, lukee vain erittäin paikallisen jännityksen täsmälleen kyseisessä kohdassa. Tämä paikallinen lukema voi olla huomattavasti suurempi tai pienempi kuin todellinen keskimääräinen rakenteellinen kuormitus. Maanpainekennossa on poikkeuksellisen suuri litteä pinta. Tämä suuri pinta laskee tehokkaasti keskiarvoja jännityspitoisuuksista, jotka aiheutuvat voimakkaasta hiukkaskoon vaihtelusta, tiivistymisen epätasaisuudesta ja satunnaisesta aggregaattiklusteroinnista.

Kaksi varianttia:

JMZX-50XXAT toimii vakiomallina. Se valvoo aktiivisesti tukiseiniä, maanalaisia ​​rakenteita, tunnelien vuorauksia, penkereitä ja perustuslaattoja. Se mittaa tarkasti, kuinka maaperä tai täytemateriaali kuormittaa rakennetta koko monitoroinnin käyttöiän ajan.

JMZX-51XXAT toimii suurena mallina, joka on suunniteltu korkean kuormituksen sovelluksiin. Insinöörit käyttävät tätä mallia suurissa patojen pengerreissä, halkaisijaltaan suurissa kesoneissa ja raskaasti kuormitetuissa rakenteiden täyttövyöhykkeissä. Näissä äärimmäisissä ympäristöissä standardikennon pinta-ala aliedustaisi merkittävästi todellista jännitysjakaumaa syvyydessä.

Älykäs pankkiautomaatin jälkiliitevaihtoehto: Tämä versio sisältää sisäänrakennetun HAT-sirun täysin automatisoitua lämpötilan korjausta ja luotettavaa digitaalista lähtöä varten. Tämä tekniikka on edelleen ehdottoman välttämätön syvälle haudatuille soluille, jotka vaativat pitkiä kaapeliajoja. Se on myös kriittinen kohteissa, joissa raskaiden vedenpoistopumppujen tai aktiivisten kaivulaitteiden aiheuttamat korkeat EMI-häiriöt.

Kriittinen asennushuomautus: Teknikkojen on suunnattava kennopinta suoraan kohtisuoraan ensisijaiseen pääjännityssuuntaan nähden. Väärään kulmaan asennettu kenno mittaa irrelevanttia jännityskomponenttia pikemminkin kuin erityisjännitystä, jota suunnittelija aikoi valvoa. Tämä virhe on edelleen yksi yleisimmistä maanpainekennon väärinkäyttövirheistä kentällä.

7. Tyypit 6 — Nesteenpaineen valvonta: Pietsometrit ja vedenkorkeusmittarit

Vesi ja huokospaine toimivat fyysisinä voimina pinta-alayksikköä kohti. Niiden mittaaminen on pohjimmiltaan punnituskennojen mittausta, jota sovelletaan suoraan nestemäiseen väliaineeseen. Tämä prosessi perustuu identtiseen fysikaaliseen periaatteeseen, mutta käyttää erilaista elastista elementtiä ja erillistä tunnistusgeometriaa.

Alatyyppi A – Älykäs tärinälankapietsometri (JMZX-55XXHAT): Tämä laite mittaa huokosveden painetta ja dynaamista pohjaveden nousua porarei'issä ja pystyputkissa käyttämällä todistettua VW-tunnistinta. Insinöörit suunnittelevat sen pysyvään upotettuun asennukseen syvälle geoteknisiin rakenteisiin, kuten patoperustuksiin, penkereisiin, rinteisiin ja tunnelien käänteisiin. Siinä on sisäänrakennettu HAT-siru, jossa on automaattinen lämpötilan kompensointi ja RS485-digitaalilähtö. Tämä on ehdoton ensisijainen valinta, kun tiimit hautaavat tai injektoivat anturin pysyvästi paikalleen vuosien tai jopa vuosikymmenien seurantaa varten. Nouseva huokospaine toimii usein varhaisimpana mitattavissa olevana edeltäjänä katastrofaaliseen rinteen epävakauteen tai padon perustuksen rikkoutumiseen. Tämä kriittinen varoitus näkyy tiedoissa päiviä tai viikkoja ennen näkyvää pinnan muodonmuutosta.

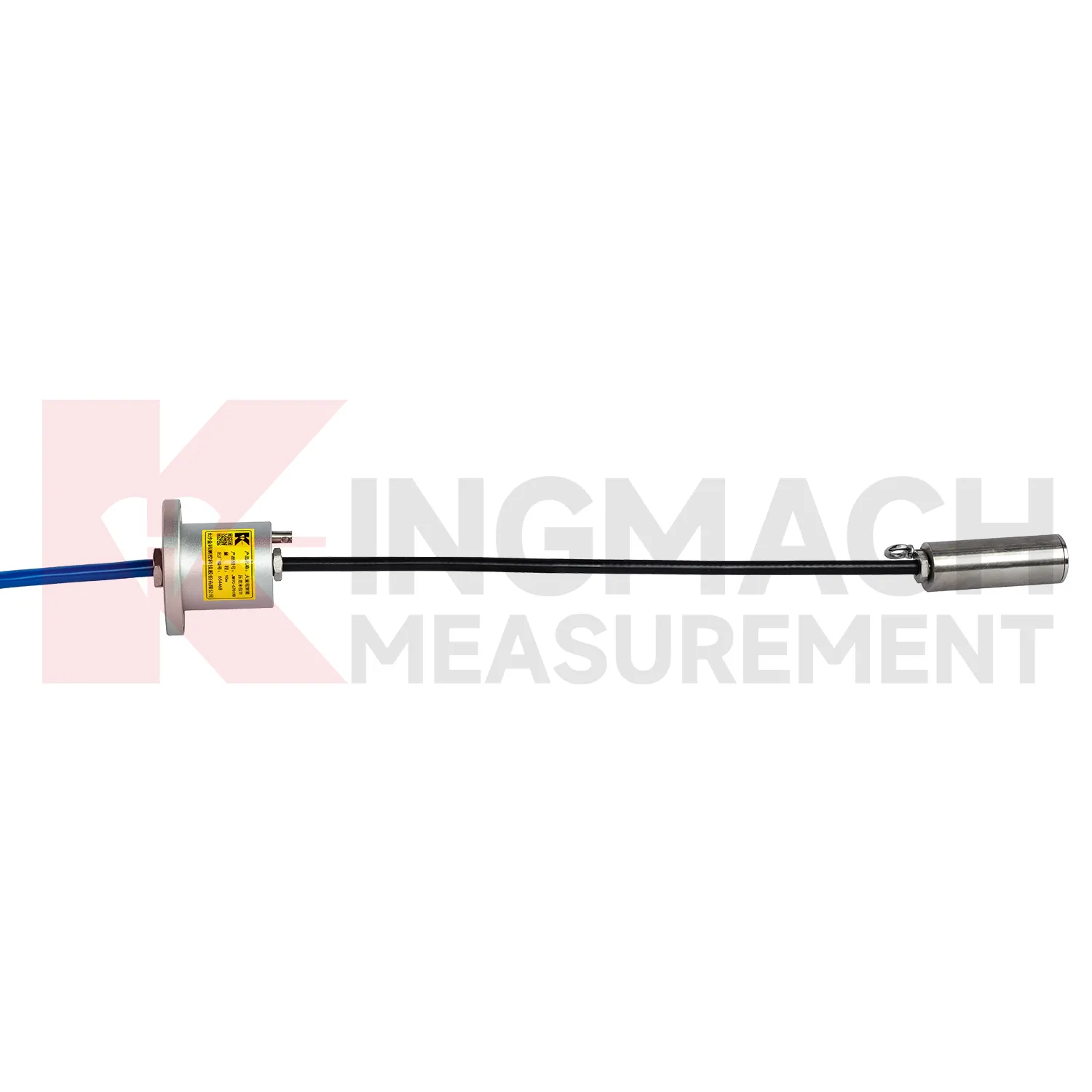

Alatyyppi B — laajan alueen älykäs paine-eropainemittari (JMYC-67XXAD): Tämä erittäin erikoistunut anturi mittaa syvän tihkumispaineen ja tarkan vedenpinnan. Ryhmät asentavat sen esiasennettuihin pietsometriputkiin, paineenalennusputkien ulostuloihin ja pehmeisiin perustusreikiin. Se hyödyntää kehittynyttä paine-erotekniikkaa yhdistettynä tuuletettuun kaapeliin. Sen kompaktit mitat, φ24 mm × 71,5 mm, varmistavat, että se on tarpeeksi pieni, jotta se voidaan laskea tasaisesti mihin tahansa tavalliseen havaintoputkeen. Se tarjoaa poikkeuksellisen 0,1 mm:n resoluution ja 0,2 % FS:n tarkkuusluokituksen. Se toimii RS485-digitaalilähdöllä (DC 9-24V) ja toimii lämpötila-alueella -20°C - +80°C. Insinöörit valitsevat tämän mallin, kun asennus vaatii tiukasti alle millimetrin vedenpinnan resoluution putkessa ja työmaalla on jo langallinen virta RS485-tietoinfrastruktuurin ohella.

Alatyyppi C – Integroitu laaja-alainen paine-ero vedenkorkeusmittari 4G:llä (JMYC-67XXAWL): Tämä malli edustaa äärimmäistä autonomista kenttäkäyttöönoton varianttia. Se integroi saumattomasti 4G langattoman DTU:n, suuren kapasiteetin 3,6 V/38 Ah ei-ladattavan litiumakun ja erillisen mobiilisovellusnäytön erittäin kompaktiin 85 mm × 85 mm × 106 mm yksikköön. Se tarjoaa luotettavan 1 mm:n resoluution ja tiukan ±0,1 % FS tarkkuuden. Sillä on virallinen sertifikaatti GB/T 11828.2-2022 -standardien mukaisesti. Akun käyttöikä ulottuu aggressiivisesti 5 kuukaudesta nopein 20 minuutin välein reilusti yli 3 vuoteen 6 tunnin välein. Se on täydellinen valinta valvomattomiin hydrologisiin seuranta-asemiin, säiliövalvontaan ja laajoihin pinta-/pohjavesihavaintoverkkoihin, joissa perinteinen verkkovirta ja kaapeliinfrastruktuuri ovat täysin poissa käytöstä.

Tuotevalinnan päätöstaulukko

Suurissa padon turvallisuusohjelmissa insinööritiimit käyttävät rutiininomaisesti kaikkia kolmea nestepainetyyppiä samanaikaisesti. He sijoittavat VW-pietsometrit syvälle perustusten injektointiverhon sisään. He asentavat RS485-vedenkorkeusmittarit turvallisesti tarkastusgallerian pietsometrin putkien sisään. Lopuksi ne sijoittavat 4G-vedenkorkeusmittarit tarkasti pinta-altaan mittariasemiin. Jokainen erillinen anturi palvelee erittäin tarkkaa mittauspistettä samassa kattavassa turvallisuusvalvontaverkostossa.

8. Perinteinen vs. Smart HAT: Päätös kaikissa tyypeissä

Jokaisesta aiemmin mainitusta VW-pohjaisesta tyypistä on saatavana sekä perinteinen että edistynyt älykäs HAT-versio.

Perinteinen VW-lähtö tuottaa raakataajuisen signaalin. Tämä raakasignaali vaatii ehdottomasti ulkoisen lukuyksikön tai erillisen dataloggerin, joka muuntaa taajuuden huolellisesti käyttökelpoisiksi suunnitteluyksiköiksi. Se tarjoaa alhaisimmat yksikkökustannukset, ja sen luotettavuus on todistettu useiden vuosikymmenten ajan. Se on oikea valinta pienille antureille, lyhyille kaapeleille ja vanhemmille kohteille, joilla on jo olemassa oleva VW-lukuinfrastruktuuri.

Smart HAT -lähtö käyttää sisäänrakennettua sirua, joka toimittaa täysin kalibroidut RS485-digitaaliset arvot suoraan käyttäjälle. Tämä eliminoi signaalin välikäsittelyn tarpeen. Lämpötilan kompensointi tapahtuu automaattisesti. Sisäinen tallennus puskuroi tehokkaasti tärkeitä tietoja, jos pääloggerin yhteys katkeaa tai katkeaa. Se on oikea valinta suurille anturiryhmille, joissa on yli 20 laitetta. Esimerkkinä 50 anturin yli 10 vuoden projektista, Smart HAT -ratkaisulla voidaan saavuttaa perinteiseen itsenäiseen järjestelmään verrattuna noin 30–40 % säästöjä kaapelointi- ja tiedonkeruukanavissa, vähentää paikan päällä ylläpito- ja matkakustannuksia noin 50 % ja kokonaiselinkaarikustannuksia 20–25 %. Tarvitaan pitkille automatisoiduille rakennuskoneille, joissa rakennustyömaat ylittävät 1000 metriä nopeasti. heikentää tavallisia analogisia VW-signaaleja.

JMYC-sarjan paine-eromittarit ovat luonnostaan ​​älykkäitä. Näille erikoisinstrumenteille ei ole olemassa perinteistä versiota. JMYC-67XXAD tuottaa standardin RS485:n langallisille automatisoiduille järjestelmille. JMYC-67XXAWL tuottaa luotettavan 4G:n täysin langattomaan ilman valvontaa. Valinta niiden välillä riippuu tiukasti paikan infrastruktuurista eikä ydinanturin ominaisuuksista.

Vaikka älykkäät anturit maksavat enemmän yksikköä kohti, ne vähentävät jyrkästi kokonaiskustannuksia. Ne minimoivat tarvittavat tiedonkeruukanavat, yksinkertaistavat monimutkaista johdotusta ja vähentävät aggressiivisesti huoltokäyntien tiheyttä. Tavallisessa 50 anturin patovalvontajärjestelmässä pitkän aikavälin elinkaarikustannussäästöt 10 vuoden ohjelman aikana ylittävät tyypillisesti alkuperäisen ennakkomaksun erittäin merkittävällä marginaalilla.

Oikean tyypin määrittelee voima, ei luettelo

Jokainen tämän kattavan valikoiman yhdeksästä erillisestä tuotteesta on olemassa, koska todellisissa suunnitteluprojekteissa on erittäin spesifinen voimakonfiguraatio. Oikea tyyppi ei ole koskaan pelkkä tuotemieltymys; se on edelleen ehdoton geometrinen välttämättömyys. Vakavat rakennevalvontaohjelmat käyttävät rutiininomaisesti kolmesta viiteen eri tyyppiä samanaikaisesti. Täydellinen rakenneturvallisuuskuva edellyttää luonnostaan ​​useita mittausparametreja, ei vain useita samantyyppisiä antureita.

Oletko jo tunnistanut kantava rakennetyyppisi?

[ Näytä kiinteät / ontot kuormituskennot ] · [ Katso aksiaalikuormituskennojen sarja ] · [ Katso maanpaine / pietsometrisarja ] · [ Katso vedenpinnan valvontajärjestelmät ] · [ Ota yhteyttä Kingmachin tekniseen konsulttiin → ]

UKK

---

Aiheeseen liittyvää lukemista: Kiinteä vs. ontto kuormituskenno: Kattava opas suunnittelun valintaan (voimapolut ja tyypilliset sovellukset ja sertifiointivaatimukset)
