Reaaliaikaiset patoturvavaroitukset paine-ero-vedenpinnan antureilla

Padonomistajat tarvitsevat aikaisempaa näkyvyyttä tasovaihteluihin, vuotopaineen muutoksiin ja trendihäiriöihin, jotka ilmenevät ennen kuin käyttöongelma muuttuu turvallisuustapahtumaksi. Paine-eroanturit ovat hyödyllisiä, koska ne seuraavat jatkuvasti muutoksia upotetuissa, märissä ja vaikeapääsyisissä valvontapisteissä.

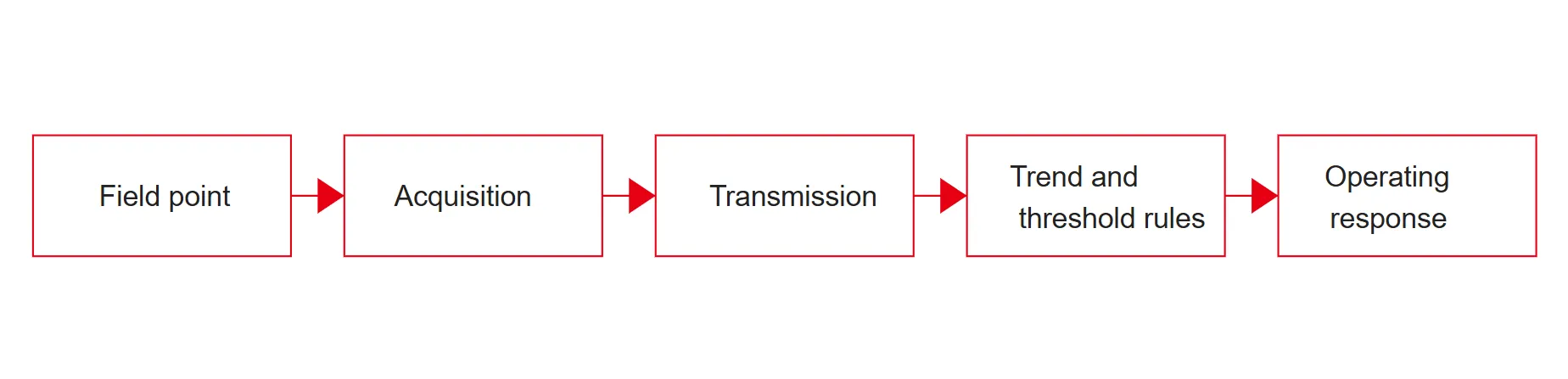

Toimivassa hälytystyönkulussa anturi on vain ensimmäinen linkki. Lukeman on pysyttävä vakaana kenttäolosuhteissa, siirryttävä puhtaasti hankintakerrokseen ja päästävä ohjelmistoon, joka voi verrata sitä kynnyksiin, muutosnopeussääntöihin ja lähellä oleviin instrumentteihin. Tämä muuttaa säännöllisen tarkastuksen reaaliaikaisiksi patoturvavaroituksiksi.

Ostajapuolen arvioinnissa varsinainen kysymys ei ole siitä, pystyykö anturi lukemaan vedenpinnan erillään. Todellinen kysymys on, voiko se tukea luotettavia hälytyksiä upotetuista putkista, tyhjennyspisteistä, valvomattomista asemista ja pitkistä huoltoväleistä luomatta ylimääräistä epävarmuutta valvontatiimille.

Padon käyttäjille hyödyllisin hälytys on harvoin yksittäinen korkea lukema. Se on taso- tai vuotosignaali, joka poikkeaa normaalista suhteestaan ​​säiliön toimintaan, sateeseen, viemäriin tai rakenteelliseen liikkeeseen.

Miksi vedenkorkeussignaaleilla on merkitystä patoturvallisuusohjelmissa?

Padon seurantasuunnitelmassa seurataan yleensä muutakin kuin säiliön korkeutta. Käyttäjät tarkkailevat myös tihkumispainetta, linjan liikettä, vedenpoistokäyttäytymistä, alavirran tasoa ja tapaa, jolla nämä lukemat liikkuvat siirtymän, halkeaman leveyden tai jännitystietojen rinnalla. Yksittäinen arvo voi näyttää normaalilta, kun taas sen suuntaus sadetta, virtausta tai nousupainetta vastaan ​​kertoo toisenlaisen tarinan.

Tästä syystä hälytyslogiikka tarvitsee kontekstin. Nouseva lukema perustusveden pinnan putken sisällä voi viitata siihen, että tihkumisreitti muuttuu aktiivisemmaksi. Muutos paineenalennusputkessa voi viitata tyhjennysolosuhteiden muuttumiseen. Säiliön tason nousu normaalikäytössä voi olla hyväksyttävää, mutta sama nousu yhdistettynä epätavalliseen sisäiseen paineliikkeeseen ansaitsee huomion.

Luotettava patovalvontaohjelma käsittelee vedenpinnan tasoa, vuotoa, muodonmuutoksia ja ympäristön seurantaa linkitetyinä indikaattoreina. Tämä vastaa sitä, miten kokeneet käyttäjät ymmärtävät riskin käytännössä: varoitusarvo tulee korrelaatiosta, ei yhdestä yksin toimivasta instrumentista.

Kuinka paine-eroanturit muuttavat vesipään käyttökelpoiseksi dataksi

Paine-eron vedenkorkeusmittarit päättelevät nesteen korkeuden paineesta. Kentällä mitattuna anturi muuttaa mittauselementtiin vaikuttavan vesipään digitaaliseksi tasoarvoksi. Kun asennuksessa käytetään ilmakehään kytkettyä tuuletettua kaapelia, lukema voi vähentää barometrisiä häiriöitä ja reagoida nopeammin todelliseen vedenpinnan liikkeeseen.

Tämä toimintalogiikka sopii hyvin patotöihin, koska monet valvontapisteet ovat kapeita, upotettuja, märkiä ja vaikeapääsyisiä. Toistuvan manuaalisen luotauksen sijaan instrumentti voi jäädä paikalleen ja raportoida vedenkorkeusputken sisältä, viemäriputkesta tai hydrologisesta havaintopisteestä.

Langalliseen valvontaarkkitehtuuriin, Kingmach JMYC-67XXAD sarja on sijoitettu syvälle tihkumispaineeseen, säiliöiden ja patojen vedenpinnan havainnointiin, pohjaveden seurantaan ja upotettuun putkiasennukseen. Sen RS485-lähtö, IP68-suojaus, 0,1 mm:n resoluutio ja 0,2 % FS-tarkkuus ovat sellaisia ​​​​yksityiskohtia, joita ostajat voivat käyttää tarkistaessaan sopivuutta olemassa olevaan hankintarunkoon.

Mistä reaaliaikaiset patohälytykset todella riippuvat

Varoitusta ei synny yksin anturilla. Se riippuu kynnyksen suunnittelusta, hankinnan luotettavuudesta, viestinnän vakaudesta ja vertailusta lähellä oleviin instrumentteihin. Käytännössä tiimit käyttävät usein kolmetasoista sääntöä: absoluuttiset hälytyskynnykset, muutosnopeuden kynnykset ja korrelaatiotarkistukset sateen, säiliön toiminnan, vuotamisen tai muodonmuutostietojen suhteen.

Esimerkiksi säiliön tason nousu suunnitellun käyttöikkunan aikana voi olla hyväksyttävää. Nopea sisäinen vedenpinnan nousu upotetussa havaintoputkessa, varsinkin jos siihen liittyy epänormaali vuotovirtaus tai nousupaine, vaatii erilaista reagointia. Paremmat säännöt vähentävät todennäköisyyttä, että miehistö tuhlaa aikaa vääriin hälytyksiin, mutta silti puuttuu kehittyvä malli.

Siinä myös muulla järjestelmällä on merkitystä. Kingmachin patosuuntautunut tuotesarja sisältää JMZX-XXGH hankintamoduuli ja valvontaohjelmistoalusta, joka on olennainen, koska hälytysten laatu riippuu siitä, kuinka anturi, loggeri, lähetyskerros ja visualisointipino käyttäytyvät yhdessä jatkuvassa käytössä.

Alustanäkymät tarkistusta ja hälytysten hallintaa varten

Paine-eromittarit sopivat patoinstrumenttisekoitukseen

Paine-eroveden pinnankorkeuslaitteet ovat vahvimpia, kun tehtävänä on jatkuva pinnankorkeushavainto putkissa, hydrologisissa pisteissä tai vuotoon liittyvissä valvontapaikoissa, joissa vakaalla digitaalisella lähdöllä on merkitystä. Ne ovat yleensä osa laajempaa instrumenttiyhdistelmää eikä itsenäistä vastausta.

Käytännöllinen patokokoonpano voi yhdistää paine-eromittarin veden pään liikettä varten, tärisevän lankapietsometrin huokospaineen käyttäytymistä varten, siirtymäantureita rakenteellisia liikkeitä varten ja ohjelmistokerroksen, joka sitoo tiedot varoituskynnyksiin. Jos sivustolla on etäpisteitä ilman kätevää virtaa tai kaapelointia, integroitu langaton malli voi vähentää kenttätyötä ja yksinkertaistaa käyttöönottoa.

Valvomattomille säiliö- tai jokipisteille JMYC-67XXAWL integroitu malli yhdistää 4G DTU:n ja sisäisen akun samassa paketissa. Tämä voi tehdä kunnossapidon suunnittelusta puhtaampaa, kun projekti haluaa vähemmän erillisiä kenttäkomponentteja.

Kuinka verrata langallisia ja integroituja paine-eromalleja

Nopein tapa vertailla vaihtoehtoja on katsoa otsikkoalueen ohi ja sovittaa jokainen malli valvontaarkkitehtuuriin. Langallinen RS485-instrumentti voi sopia paremmin, kun padossa on jo kaapit, logger-kapasiteetti ja vakaa tiedonsiirtorunko. Integroitu 4G-yksikkö voi lyhentää asennusaikaa hajautetuissa paikoissa, joissa kaivaminen ja sähkön reititys hidastaisivat projektia.

Hankintojen tarkastelussa vertailun tulee pysyä toimintatapaan sidottuina. Kingmach-sarjassa JMYC-67XXAD-linja sopii langalliseen RS485-integraatioon ja hienoresoluutioiseen valvontaan, kun taas JMYC-67XXAWL-linja siirtää keskustelun kohti sisäänrakennettua 4G-viestintää, sisäistä litiumtehoa ja akun käyttöikää, jotka muuttuvat näytteenottovälin mukaan. Nämä erot vaikuttavat kunnossapidon suunnitteluun, varastrategiaan ja hälytystaajuuden suunnitteluun.

Asennustiedot, jotka suojaavat hälytyksen laatua

Monet huonot hälytykset ovat asennusongelmia, jotka on naamioitu anturiongelmiksi. Jos vedenkorkeusputki on tukossa, tuuletusreitti vaarantunut, kaapelin käsittely on huono tai vertailutila on epävakaa, tietovirta ajautuu ennen kuin kukaan epäilee asennustapaa.

Ostajapuolen hyväksyntää varten pyydä toimittajaa määrittelemään putkikoon yhteensopivuus, ripustusmenetelmä, tuulettuvien kaapelien suojaus, vesitiivis käsittely liittimissä, loggerin osoitus ja käyttöönottotarkistukset nollapoikkeaman, toistettavuuden ja tiedonsiirron varalta. Tämä pitää luovutuksen sidoksissa kenttäkäyttäytymiseen pelkän paperispesifikaation sijaan.

Kun valvontapiste on etäinen, käyttöönottosuunnitelmassa tulee myös määritellä näytteenottoväli, hälytystaajuus, akun vaihtosuunnittelu ja se, miten alusta ilmoittaa puuttuvan datan verrattuna epänormaaliin dataan. Nämä ovat erilaisia ​​tapahtumia, ja niiden sekoittaminen ohjelmistokerrokseen aiheuttaa hämmennystä todellisten tapahtumien aikana.

Kuinka insinöörit lukevat epänormaalit trendit ennen kuin niistä tulee hätätilanteita

Hyödyllinen hälytysjärjestelmä ei odota ääriarvoa. Se tarkkailee muutoksia kulmakertoimessa, kestossa ja vastaavien kanavien välillä. Patotöissä se tarkoittaa usein sen tarkistamista, seuraako sisäinen vedenpinnan liike säiliön toimintaa normaalisti vai eroaako se siitä.
