Paine-eron vedenkorkeusanturit patoturvallisuutta varten: selitetty 7 teknistä etua

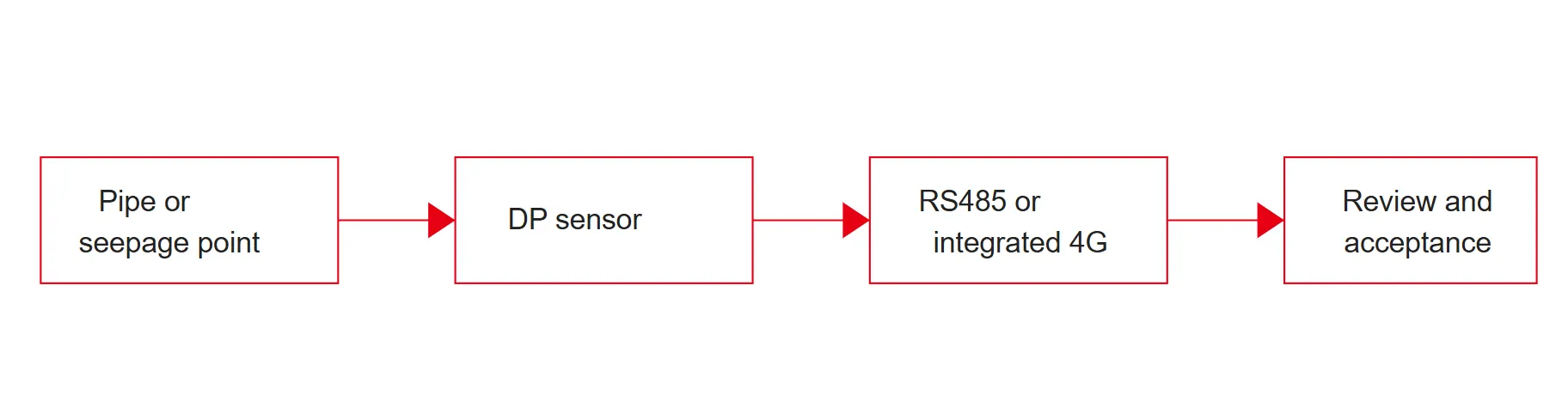

Kuva: tekninen etu toteutuu vain, kun piste, anturi, datapolku ja tarkistusprosessi määritellään yhdessä.

Etu 2: Vakaat trenditiedot tihkumispaineen ja vedenpinnan tason tulkinnalle

Paine-eroanturit auttavat patoryhmiä lukemaan trendejä yksittäisten arvojen sijaan. Se on tärkeää, koska tihkumisesta ja veden sisäisestä käyttäytymisestä tulee usein mielekästä sinnikkyyden ja suhteen, ei yhden dramaattisen pisteen kautta. Pienellä nousulla voi olla merkitystä, jos se jatkuu päiviä, reagoi liian hitaasti säiliön tyhjennyksen jälkeen tai lakkaa vastaamasta lähellä olevaan vedenpoistokäyttäytymiseen.

Vakaat trenditiedot tukevat parempaa tulkintaa kolmessa yleisessä tilanteessa. Ensinnäkin, kun säiliötason muutoksen pitäisi tuottaa ennustettava sisäinen vaste, mutta ei. Toiseksi, kun vuotoon liittyvä tarkkailupiste palautuu liian hitaasti sateen tai virtausolosuhteiden muuttuessa. Kolmanneksi, kun yksi piste alkaa poiketa läheisistä pisteistä, jotka yleensä liikkuvat yhdessä. Nämä ovat sellaisia ​​​​malleja, jotka johtavat lähempään tarkasteluun ennen kuin suurempi ongelma kehittyy.

Millimetritason vedenpinnan resoluutio JMYC-67XXAD-linjassa antaa sivustolle hienomman trendiennätyksen työskentelyyn, kun taas kyseiselle mallille listattu 0,2 prosentin täyden mittakaavan tarkkuus auttaa määrittelemään, soveltuuko laite valvontatehtävään. Tarkoitus ei ole lainata numeroita heidän itsensä vuoksi. Tarkoitus on, että hieno resoluutio ja vakaa tulos parantavat sitä, kuinka pieniä mutta pysyviä muutoksia tarkastellaan ajan myötä.

Etu 3: Suora tuki reaaliaikaisille padon turvallisuusvaroituksille ja varoitussäännöille

Anturista tulee paljon hyödyllisempi, kun se tukee varoituslogiikkaa sen sijaan, että se kerää vain lukemia. Padon hälytystyönkulut perustuvat yleensä kolmeen sääntöperheeseen: absoluuttiset kynnykset, muutosnopeuden kynnykset ja ristiintarkistukset liittyvien valvontakanavien suhteen. Paine-eroanturit auttavat, koska niiden lähtö voidaan tuoda suoraan tähän sääntörakenteeseen langallisen tai etätiedonkeruun avulla.

Sillä on toiminnallisesti merkitystä. Säiliön tason nousu normaalin ohjausikkunan aikana ei välttämättä vaadi toimenpiteitä. Nopea sisäinen nousu tihkumispisteessä, varsinkin jos se ei vastaa odotettua vedenpoistokäyttäytymistä, saattaa ansaita kenttätarkastuksen. Hyödyllinen varoitusjärjestelmä tarvitsee anturitiedot ajoissa, yhdenmukaisessa muodossa ja alustalla, jossa sääntö voi laukaista odottamatta manuaalista tiedonvaihtoa.

Kingmachin patoon liittyvä tuotepino sisältää JMZX-XXGH hankintamoduuli ja a seurantaalusta joka tukee keskitettyä tiedonkäsittelyä ja hälytyssäännön konfigurointia. Ostajalle tämä tarkoittaa, että vedenkorkeusanturia voidaan tarkastella osana täydellistä datapolkua: tunnistus, hankinta, lähetys, tallennus, trenditarkistus ja hälytysten toimittaminen.

Etu 4: Joustava käyttöönotto langallisissa RS485- ja 4G-etävalvontaarkkitehtuureissa

Kaikilla patopaikoilla ei ole samoja viestintäolosuhteita. Joissakin on jo kaapit, virta ja keskusloggeriverkko. Toiset tarvitsevat etäpisteitä, joissa kaapelin käyttö nostaisi kenttäkustannuksia tai hidastaisi käyttöönottoa. Paine-eroanturit voivat toimia molemmissa järjestelyissä, kun malli vastaa viestintäsuunnitelmaa.

JMYC-67-perheessä JMYC-67XXAD sopii langalliseen RS485-arkkitehtuuriin, mikä on hyödyllistä, kun sivustolla on jo vakaa hankintarunko ja se haluaa integroida suoraan keskusmoduuliin. The JMYC-67XXAWL kulkee eri reitillä yhdistämällä sisäänrakennetun 4G DTU:n sisäiseen akkuvirtaan. Tämä vähentää erillistä kenttäviestintälaitteistoa ja voi auttaa valvomattomissa tai laajalti hajautetuissa valvontapisteissä.

Tämä ero vaikuttaa enemmän kuin asennusaikaan. Se muuttaa ylläpidon suunnittelua, varastrategiaa, viestintävikojen käsittelyä ja sitä, kuinka usein sivusto voi realistisesti ottaa näytteitä ilman sähkörasitusta. Näitä vaihtoehtoja vertailevan ostajan tulee tarkistaa viestintäreitti ja sähköreitti ennen hintavertailua, koska nämä kaksi päätöstä muokkaavat valvontapisteen käyttöikää.

Etu 5: Vahvempi pitkäaikaissopivuus märissä, haudattuissa ja valvomattomissa kenttäolosuhteissa

Padon valvontalaitteet elävät usein vaativissa olosuhteissa pitkiä aikoja. Kosteat ympäristöt, haudatut asennuskohdat ja sää altistuminen aiheuttavat tasaista painetta tiivisteisiin, kaapeleihin, koteloihin ja liittimiin. Tässä asetuksessa käytetyn vedenkorkeusmittarin on pysyttävä luettavissa näissä olosuhteissa, eikä vain näytettävä hyvältä lyhyessä teknisessä tarkastelussa.

Tällöin vedenpitävyys, kaapelin rakenne, asennustapa ja vähän huoltoa vaativa toiminta ovat käytännöllisiä ostotekijöitä. JMYC-67XXAD ja JMYC-67XXAWL on molemmat sijoitettu IP68-suojauksella, ja integroitu AWL-malli lisää myös akkupohjaisen valvomattoman käyttöönottopolun, jonka akun käyttöikä on sidottu näytteenottoväliin. Tämä vaikuttaa suoraan siihen, kuinka usein etäpiste tarvitsee huoltoa.

Padon ostajalle nämä tiedot tulisi muuttaa huoltokysymyksiksi. Kuinka usein piste vaatii käyntiä sivustolla? Miten tuuletettu polku on suojattu? Miten puuttuvat tiedot erotetaan epänormaaleista tiedoista? Miten pariston vaihto ajoitetaan halutun hälytystaajuuden mukaan? Nämä kysymykset ovat hyödyllisempiä kuin pitkän parametriluettelon toistaminen ilman kentän merkitystä.

Etu 6: Helpompi integrointi pietsometreillä, hankintamoduuleilla ja padonvalvontaohjelmistolla

Padon vedenkorkeuden seurantaa tulkitaan harvoin yksinään. Se sijaitsee usein tärisevien lankapietsometrien, tihkumisinstrumenttien, muodonmuutosanturien ja keskitetyn ohjelmiston vieressä, joka auttaa insinöörejä vertailemaan lukemia rakenteen eri osista. Paine-eroanturit tukevat tätä laajempaa näkymää, kun ne voivat jakaa tietopolun järjestelmän muiden laitteiden kanssa.

Kingmach-sarjassa JMYC-67-sarja on luonnollisesti arvosteltu rinnalla JMZX-55XXHAT värähtelevä lankapietsometri , JMZX-XXGH-hankintamoduuli ja valvontajärjestelmäalusta. Tällä yhdistelmällä on merkitystä, koska se antaa sivustolle paremmat mahdollisuudet lukea veden tasoa, huokospainetta ja niihin liittyviä kanavia yhden tarkastelun työnkulun sisällä sen sijaan, että ne hajottaisivat irrotettujen työkalujen välillä.

Hankintaryhmien integrointikysymykset tulee kirjoittaa suoraan tarjouspyyntöön. Tarkista viestintämuoto, loggerin yhteensopivuus, osoitemenetelmä, näytteenottoväli, hälytyksen kohde ja voiko ohjelmisto verrata pistettä vastaaviin kanaviin. Nämä kohteet määrittävät, käyttäytyykö anturi valvontajärjestelmän osana vai jääkö se erilliseksi tietolähteeksi.

Etu 7: hyödyllisempiä ostajan päätöksiä mitattavissa olevien tietojen ja selkeiden tarjouspyyntökriteerien avulla

Yksi paine-erovesitason anturin käytännöllisimmistä eduista on, että se antaa ostajalle mitattavissa olevat kriteerit määrittelylle ja hyväksymiselle. Laajan vedenkorkeuslaitteen pyynnön sijasta projektissa voidaan määritellä pisteen tyyppi, kantama, viestintäpolku, tehoolosuhteet, ympäristöaltistus, kirjausväli ja vaste-odotus teknisellä kielellä, joka liittyy paikkasuunnitelmaan.

Tämä johtaa puhtaampaan tarjouspyyntöön ja parempaan toimittajakeskusteluun. Ostaja voi kysyä, onko anturi tarkoitettu upotettuihin putkiin tai avovesiasentoihin, onko lähtö RS485 vai sisäänrakennettu 4G, vastaako suojaustaso kenttäympäristöä ja käytetäänkö lukemaa vain trendin tarkasteluun vai sidotaanko se suoraan hälytyksiin. Jokainen vastaus vaikuttaa oikeaan malliin ja oikeaan käyttöönottotapaan.

Paine-eron vedenkorkeusanturin valinta patovalvontaprojekteihin

Valinta tulee aloittaa seurantapisteestä, ei luettelosta. Määritä, onko piste upotetun vedenkorkeusputken sisällä, paineenalennusulostulossa, vuotoon liittyvässä havaintopisteessä vai etäisessä hydrologisessa pisteessä. Määritä sitten, miten tiedot kulkevat, kuinka usein sen on raportoitava ja millainen varoitussääntö käyttää lukemaa.

Seuraavaksi kavenna teknistä sopivuutta. Kantama, tarkkuus, tarkkuus, viestintätapa, virtareitti, käyttölämpötila ja suojaustaso ovat tärkeitä, mutta vain suhteessa työmaan tehtäviin. Integroitu 4G-anturi voi vähentää kenttätaakkaa etäpisteessä, kun taas langallinen RS485-malli voi olla käytännöllisempi paikassa, joka on jo sidottu keskusloggeriin.

Tarkista lopuksi anturi osana koko varoitusketjua. Vahvista hankinnan yhteensopivuus, alustan integrointi, käyttöönottovaiheet, perustarkastukset ja ylläpitovastuut. Vahva anturivalinta ei ole vain oikea malli. Se on malli, joka sopii valvontapisteeseen, sivuston arkkitehtuuriin ja hälytysprosessiin, jota tiimi todella käyttää.

Suunnittele valvontapiste, tietopolku ja hälytyssääntö yhdessä

Jos patoprojektisi tarvitsee paine-erovalvontaa, määritä pisteen tyyppi, tiedonsiirtoreitti, tehoolosuhteet ja varoituslogiikka ennen mallin valintaa. Tämä helpottaa JMYC-67-sarjan vaihtoehtojen vertailua ja anturin sovittamista laajempaan hankinta- ja ohjelmistotyönkulkuun.
