Kuinka värähtelevät langan venymämittarit toimivat? Periaatteet ja sovellukset

Teknisen turvallisuusvalvonnan osalta on huomioitava, että kaikki muutokset eivät välttämättä näy pintatasolla. Ennen halkeamien, siirtymien tai muiden vaurioiden ilmenemistä voi jo olla merkkejä siitä, että siltapalkkiin kohdistuu epänormaalia jännitystä, padon osa reagoi epänormaalisti tai tunnelin vuoraus on altis kuormitusvaihteluille. Hankkeen sidosryhmille, mukaan lukien projektin omistajat, rakentajat, konsultit ja integraatioasiantuntijat, on tärkeää havaita nämä muutokset varhaisessa vaiheessa.

Juuri tästä syystä jännitysvalvonta on niin tärkeää maa- ja vesirakentamisessa. Materiaalin venymistä ja puristusta vastaava venymän määrä paljastaa sen suorituskyvyn kuormitettuna. Monissa tapauksissa tärylangan venymämittarit ovat osoittautuneet yhdeksi alan luotettavimmista työkaluista.

Tärinälankatekniikkaa käytetään laajalti silloista ja patojen rinteistä, rakennuksista, tunneleista, tuulitorneista, maanalaisista töistä ja liikenneinfrastruktuurista, kun vakauden ja kestävyyden valvonta on tärkeää. Ota yhteyttä saadaksesi lisätietoja tärylangan venymämittarien toiminnasta, miksi niitä arvostetaan suunnitteluprojekteissa ja missä niitä yleisesti käytetään. Esittelemme myös pinta-asennusratkaisun rakennevalvontaprojekteihin.

Miksi tärylangan venymän valvontaa käytetään laajalti rakennusalalla?

Suurissa infrastruktuurihankkeissa valvontaolosuhteet ovat usein vaativat. Anturit voivat altistua ulkoilmalle, lämpötilan muutoksille, kosteudelle, pölylle, tärinälle ja pitkille käyttöajoille. Näissä ympäristöissä insinöörit eivät vain etsi laboratoriossa toimivaa anturia. He tarvitsevat tunnistusmenetelmän, joka voi toimittaa vakaata tietoa ajan mittaan todellisissa kenttäolosuhteissa.

Tämä on yksi tärkeimmistä syistä, miksi tärylankatekniikkaa käytetään niin laajasti teknisessä turvallisuusvalvonnassa.

Värähtelylanka-anturien mittaustekniikka osoittaa parempaa pitkän aikavälin vakautta, mittaustarkkuutta ja mittauksen johdonmukaisuutta kuin muut mittaustekniikat. Järjestelmä toimii parhaiten pitkillä valvontajaksoilla, jotka tarvitsevat tasaisen tuotannon useiden kuukausien tai vuosien ajan lyhyiden testausvälien sijaan.

Tämän järjestelmän luotettavuus, joka tarjoaa tärkeitä valvontatoimintoja silloille, padoille, tukijärjestelmille, tunneleille, tuulitorneille ja maanalaisille töille. Hankkeet edellyttävät seurantatietoja, jotka mahdollistavat turvallisuusarvioinnin, trendianalyysin ja kunnossapidon suunnittelun rakenteen koko elinkaaren ajan.

Mikä on värähtelevä langan venymämittari?

Värähtelevä langan venymämittari toimii venymän mittausanturina, joka havaitsee langan kireyden muutokset ja määrittää jännitystason.

Anturi sisältää johdon, joka ulottuu kahden muuttumattoman pisteen väliin. Anturin runko välittää mahdolliset muodonmuutokset valvottavaan rakenteeseen. Langan kireys muuttuu tämän prosessin vuoksi. Langan värähtelytaajuus muuttuu langan jännityksen mukaan, mikä johtaa rakenteen jännitykseen, mikä aiheuttaa synkronoidun taajuussiirtymän.

Tämä taajuus voidaan sitten mitata lukuyksiköllä tai dataloggerilla ja muuntaa teknisiksi tiedoiksi analysointia varten.

Yksinkertaisesti sanottuna värähtelevä langan venymämittari muuttaa rakenteellisen liikkeen taajuussignaaliksi, jota voidaan käyttää stressiin liittyvän käyttäytymisen seuraamiseen. Järjestelmästä tulee välttämätön suunnitteluprojekteissa, jotka vaativat pitkäaikaisia, tarkkoja ja luotettavia jännitysmittauksia.

Kuinka värähtelevät langan venymämittarit toimivat?

Järjestelmän toimintaperiaate vaatii vaiheittaisen esittelyn täydellisen ymmärtämisen saavuttamiseksi.

1. Rakenteellista muodonmuutosta tapahtuu

Siltakappale, terästuki, betonipinta, tunnelin vuoraus tai torniosa kokee kuormitusta, lämpötilan muutoksia, maan liikettä, tärinää tai muita rakenteellisia vaikutuksia. Materiaalissa on mitattavissa olevaa jännitystä, koska pienetkin muodonmuutokset aiheuttavat pysyviä muutoksia.

2. Anturi reagoi tähän liikkeeseen

Kun tärylangan venymämittari asennetaan rakenteeseen, se seuraa valvottavan pinnan muodonmuutosta. Jos rakenne venyy, anturi venyy. Jos se puristuu, anturi reagoi vastaavasti.

3. Langan kireys muuttuu

Mittarin sisällä sisäinen johto on jännityksessä. Kun rakenne muuttuu, vaijerin mekaaninen kunto muuttuu. Tämä muuttaa langan jännitystasoa.

4. Tärinätaajuuden muutokset

Lanka viritetään värähtelemään ja sen ominaistaajuus mitataan. Koska taajuus liittyy langan kireyteen, mikä tahansa jännityksen aiheuttama muutos jännityksessä johtaa muutokseen taajuudessa.

5. Taajuus muunnetaan seurantatiedoiksi

Mitattu taajuus kerätään instrumentilla tai valvontajärjestelmällä. Tiedot voidaan sitten käsitellä jännitysarvoiksi, ja insinöörit voivat käyttää niitä trendien tarkkailuun, rakenteellisen vasteen arvioimiseen ja epätavallisten muutosten tunnistamiseen.

Tämän menetelmän yksi tärkeä etu on, että taajuuspohjainen mittaus soveltuu erittäin hyvin kenttävalvontaan, erityisesti kun kyseessä ovat pitkät kaapelit tai monimutkaiset työmaaympäristöt. Suurissa infrastruktuurihankkeissa tämä käytännön hyöty voi olla erittäin arvokasta.

Miksi pinta-asennettavat tärylangan venymämittarit ovat hyödyllisiä

Kaikki projektit eivät salli sulautettua instrumentointia. Monissa tosielämän sovelluksissa insinöörien on seurattava olemassa olevia rakenteita, kunnostettuja omaisuuseriä tai saavutettavia rakennepintoja sen jälkeen, kun rakentaminen on jo alkanut tai saatu päätökseen. Näissä tilanteissa pinta-asennettava tärylangan venymämittari voi olla tehokas ratkaisu.

Pintamalli on erityisen hyödyllinen, kun tavoitteena on seurata rasitusta suoraan rakenneosien, kuten teräsosien, betonipintojen, tukirunkojen, torniosien ja muiden paljaiden osien ulkopuolelta. Se tarjoaa joustavuutta käyttöönotossa ja voi soveltua sekä vasta rakennettuihin että jo toimiviin rakenteisiin.

Tämä tekee pinta-asennettavista tärylangan venymämittareista erityisen sopivia:

• rakenteellisen kunnon arviointi
• jälkiasennus ja arvioinnin vahvistaminen
• kunnossapitoon liittyvä seuranta
• rakentamisen jälkeinen havainto
• esteettömien komponenttien pitkäaikainen turvallisuusseuranta

Insinöörin ostajille tämä tarkoittaa käytännöllistä anturivaihtoehtoa, joka sopii monenlaisiin projektiolosuhteisiin ilman upotettua asennusta.

Mitä insinöörit voivat oppia tärinälangan venymätiedoista

Venymämittari tekee muutakin kuin tuottaa numeroita. Sen todellinen arvo on siinä, mitä nämä luvut paljastavat rakenteesta.

Värinälangan jännitysvalvonnan avulla insinöörit voivat ymmärtää paremmin:

• kuinka rakenneosat reagoivat kuormitukseen
• vastaako todellinen käyttäytyminen suunnittelun odotuksia
• kuinka stressi muuttuu rakennusvaiheessa
• toimivatko vahvistus- tai korjaustoimenpiteet suunnitellusti
• kuinka lämpötila, syklinen kuormitus tai painuma vaikuttavat rakenteeseen ajan myötä
• voivatko epänormaalit trendit viitata riskin kehittymiseen

Monissa projekteissa venymän seurannan suurin arvo ei ole yksittäinen lukema, vaan kuvio ajan mittaan. Trendianalyysi auttaa tunnistamaan, toimiiko rakenne normaalisti vai tarvitaanko lisätarkastuksia ja suunnittelutoimenpiteitä.

Tästä syystä tärylangan venymämittarit integroidaan usein pitkäaikaisiin rakenteellisiin terveydentilan seurantajärjestelmiin, joissa luotettavuus ja jatkuvuus ovat olennaisia.

Tyypillisiä sovelluksia tekniikan turvallisuusvalvonnassa

Sillat

Insinöörit käyttävät värähteleviä langan venymämittareita siltaprojekteissa valvomaan rakenneosia, kuten palkkeja, teräsosia ja kansiin liittyviä elementtejä, sekä alueita, jotka ovat herkkiä väsymisvaurioille. Laitteiden avulla insinöörit pystyvät arvioimaan, kuinka rakenne reagoi ajoneuvon liikkeen aikana ilmeneviin kuormiin ja ympäristövaikutuksiin.

Padot

Venymätiedot ovat tärkeitä tietoja padon turvallisuuden seurannassa, koska niiden avulla insinöörit voivat tutkia, kuinka rakenteet reagoivat vedenpaineen ja lämpötilan vaihteluihin ja laajennettuihin käyttöolosuhteisiin. Tällä prosessilla on keskeinen rooli sekä suorituskyvyn arvioinnissa että turvallisuuden valvontamenettelyissä.

Rinteet ja tukirakenteet

Insinöörit käyttävät venymänvalvontalaitteita tutkiakseen, kuinka kaltevuuden stabilointijärjestelmät ja kiinnitysrakenteet reagoivat maaperän paineeseen, tukikuormitukseen ja liikevoimiin.

Rakennukset ja korkeat rakenteet

Rakennusinsinöörit käyttävät värähteleviä lankojen venymämittareita rakennuksissa ja torneissa sekä vahvistettuja rakennejärjestelmiä jännityksen jakautumisen ja kuormansiirron mittaamiseen sekä vahvistustekniikoiden arvioimiseen.

Tunnelit ja maanalainen suunnittelu

Tunneleihin ja maanalaisiin rakennustyömaihin asennettavien antureiden avulla insinöörit voivat mitata tunnelin vuorausjärjestelmän, tukirakenteiden ja rakennustoimien suorituskykyä eri rakentamisvaiheissa. Järjestelmä osoittautuu erityisen hyödylliseksi, kun jatkuvaa stressin seurantaa tarvitaan.

Tuulen tornit

Tuulitornirakenteisiin kohdistuu toistuvia dynaamisia kuormituksia. Venymän seuranta auttaa insinöörejä ymmärtämään toiminnallista rasituskäyttäytymistä, väsymystä ja rakenteellista suorituskykyä ajan mittaan.

Tiepohjat ja liikenneinfrastruktuuri

Kuljetukseen liittyvässä suunnittelussa venymäantureita voidaan soveltaa tukielementteihin ja infrastruktuurikomponentteihin toistuvien kuormitusvaikutusten ja pitkäaikaisen rakenteellisen vasteen arvioimiseksi.

Kingmach-projekti - Shanghai-Suzhou-Nantong Jangtse-joen silta

Mitä tulee ottaa huomioon ennen kuin valitset tärylangan venymämittarin

Venymämittarin valinnan tulee aina perustua todelliseen tarkkailutavoitteeseen ja paikan kuntoon. Ennen ostoa projektitiimien tulee pohtia useita keskeisiä kysymyksiä:

• Mihin materiaaliin mittari asennetaan?
• Onko rakenne uusi, olemassa oleva vai vahvistumassa?
• Onko seuranta lyhytaikaista, säännöllistä vai jatkuvaa?
• Toimiiko anturi ulkona vai kosteassa ympäristössä?
• Edellyttääkö projekti automaattista tiedonkeruuta?
• Kuinka tärkeitä kaapelin reititys ja lähetysetäisyys ovat?
• Mikä suojaustaso tarvitaan säätä, tärinää tai työpaikan häiriöitä vastaan?

Anturi voi vaikuttaa teknisesti sopivalta paperilla, mutta jos se ei vastaa asennustapaa, ympäristöolosuhteita tai valvontajärjestelmää, se voi vaikuttaa projektin suorituskykyyn. Tästä syystä monet ostajat haluavat työskennellä sellaisten toimittajien kanssa, jotka voivat tarjota sovelluspohjaista tukea, eivät vain tuoteluetteloita.

Käytännöllinen ratkaisu rakenteellisen pinnan jännityksen valvontaan

Projekteihin, jotka vaativat luotettavaa jännitysvalvontaa rakennepinnoilta, Smart Vibrating Wire -venymämittarimme pintamalli on käytännöllinen vaihtoehto.

Suunniteltu teknisiin turvallisuusvalvontasovelluksiin, tämä tuote soveltuu kenttäkäyttöön, jossa pitkän aikavälin tietojen vakaus ja pinta-asennus ovat tärkeitä. Sitä voidaan käyttää monenlaisissa infrastruktuuri- ja rakennusprojekteissa, mukaan lukien sillat, padot, tunnelit, rinteet, rakennukset, tuulitornit, maanalaiset työt ja kuljetusrakenteet.

Sen arvo on siinä, että värähtelevän lanka-anturitekniikan edut yhdistyvät pinta-asennettavan konfiguraation käytännöllisyyteen, mikä tekee siitä vahvan valinnan esteettömiin rakenneelementteihin ja projektikohtaisiin valvontajärjestelmiin.

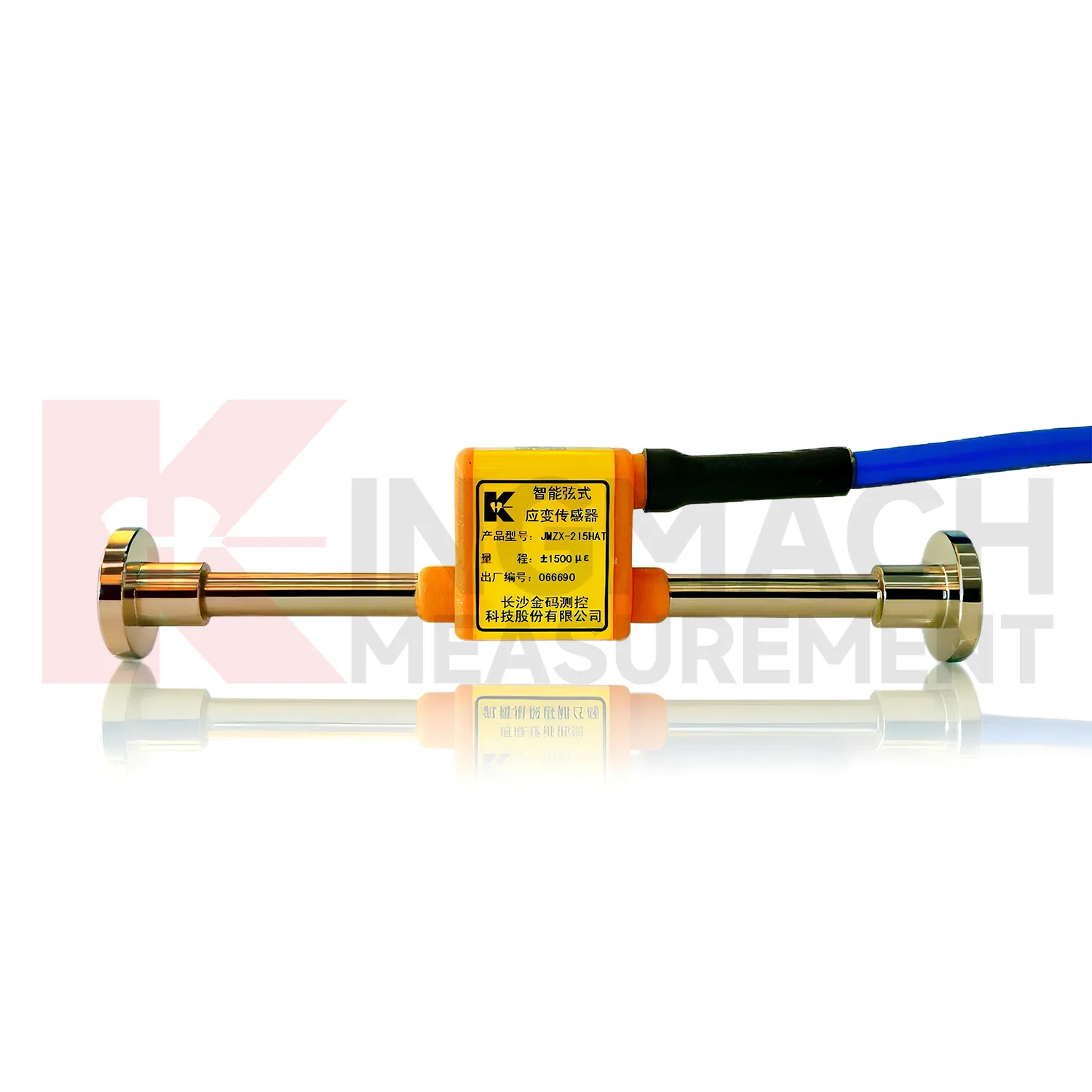

Tuotteeseen pääset tutustumaan tästä: Älykäs tärisevä langan venymämittari

Teknisiä turvallisuusvalvontasovelluksia palvelevana vientiin suuntautuvana toimittajana ymmärrämme, että kansainväliset ostajat tarvitsevat usein muutakin kuin pelkän anturin. He tarvitsevat reagoivaa viestintää, sopivaa tuotteiden yhteensovittamista ja tukea projektikohtaisiin hankintoihin. Olitpa urakoitsija, valvontaintegraattori, jakelija tai konsulttitiimi, olemme valmiita auttamaan sinua löytämään sopivan jännitysvalvontaratkaisun.

Johtopäätös

Tärinälangan venymämittarit toimivat nykyaikaisen teknisen turvallisuusvalvonnan tärkeimpänä välineenä, koska ne muuttavat pienet rakenteelliset liikkeet olennaiseksi valvontatiedoksi. Järjestelmä toimii havaitsemalla taajuuden muutokset, jotka tapahtuvat, kun langan jännitys vaihtelee, ja tämä menetelmä tarjoaa käytännön hyötyä laajennetuissa ulkosovelluksissa.

Insinöörit voivat käyttää pinta-asennettuja tärylangan venymämittareita rakenteiden käyttäytymisen seuraamiseen ja kuormitusvasteen ja suorituskyvyn muutosten seuraamiseen silloissa, patojen ja rinteiden, rakennusten ja tunneleiden, tuulitorneissa sekä maanalaisissa tiloissa ja tiepohjainfrastruktuurijärjestelmissä.

Tiimimme auttaa sinua valitsemaan luotettavan jännityksenvalvontaanturin tulevaan projektiisi samalla kun tarjoamme vientitoimituspalveluita. Suosittelemme parasta ratkaisua tarpeisiisi, kun olet toimittanut meille projektityypin, rakennemateriaalin ja valvontavaatimukset.

FAQ

1. Mihin tärisevää langan venymämittaria käytetään?

Värähtelevää langan venymämittaria käytetään rakenteellisen jännityksen mittaamiseen suunnitteluprojekteissa. Sitä käytetään yleisesti silloissa, padot, tunneleissa, rakennuksissa, rinteissä, tuulitorneissa, maanalaisissa töissä ja muissa infrastruktuurin valvontajärjestelmissä.

2. Miten tärisevä langan venymämittari toimii?

Se toimii mittaamalla muutoksia sisäisen kiristetun langan värähtelytaajuudessa. Kun valvottu rakenne muuttuu, vaijerin jännitys muuttuu, mikä muuttaa värähtelytaajuutta. Tämä taajuus muunnetaan sitten jännitykseen liittyviksi tiedoiksi.

3. Miksi tärisevät langan venymämittarit soveltuvat pitkäaikaiseen valvontaan?

Niitä käytetään laajalti pitkäaikaisseurannassa, koska tärylankateknologia tarjoaa vakaan suorituskyvyn, hyvän toistettavuuden ja soveltuvuuden vaativiin maa- ja vesirakennusympäristöihin, kuten ulkotiloihin, kosteisiin ja vaihteleviin lämpötiloihin.

4. Mikä on pinta-asennettavan tärylangan venymämittarin etu?

Pinta-asennusmalli on hyödyllinen olemassa oleville rakenteille, jälkiasennusprojekteille ja saavutettaville rakenneosille, joissa upotettu asennus ei ole mahdollista tai tarpeetonta. Se tarjoaa joustavan käyttöönoton kenttävalvontaan.

5. Kuinka valitsen projektiini oikean tärisevän langan venymämittarin?

Kannattaa miettiä rakennemateriaalia, asennuspaikkaa, tarkkailun kestoa, ympäristön tilaa, kaapelin reititystä ja sitä, kytkeytyykö anturi automaattiseen valvontajärjestelmään. Työskentely kokeneen toimittajan kanssa voi auttaa varmistamaan, että tuote vastaa todellisia projektitarpeitasi.
