Mikä on folion venymämittari? Periaate, tyypit ja miten se toimii selitettynä

Nykyaikaisessa teknisessä turvallisuusvalvonnassa on olennaista ymmärtää, miten rakenne reagoi kuormitukseen, jännitykseen, muodonmuutokseen ja ympäristön muutoksiin. Olipa kyseessä sitten silta, pato, rinne, tunneli, korkea kerrostalo, tuulitorni, maanalainen rakennelma tai tienpohja, luotettava seurantatieto auttaa insinöörejä arvioimaan rakenteiden käyttäytymistä ja tekemään tietoisia kunnossapito- tai turvallisuuspäätöksiä.

Monien rakenteiden valvonnassa käytettyjen anturitekniikoiden joukossa foliovenymäanturi on edelleen yksi laajimmin käytetyistä ja käytännöllisimmistä työkaluista. Vaikka se on pienikokoinen, sillä on tärkeä rooli mitattaessa, kuinka materiaalit muotoutuvat voiman vaikutuksesta. Projektiurakoitsijoiden, valvontaintegraattoreiden, konsulttien insinöörien ja jakelijoiden kannalta on tärkeää ymmärtää kalvon venymäanturien periaate ja valinta suunniteltaessa valvontajärjestelmää.

Tässä artikkelissa selitämme, mikä foliovenymämittari on, sen toimintaperiaate, tärkeimmät kalvon venymäanturit ja kuinka sitä käytetään todellisissa suunnitteluprojekteissa. Korostamme myös, miksi oikean toimittajan valinta on tärkeää infrastruktuurin ja rakentamisen valvontasovelluksissa.

Mikä on folion venymämittari?

Kalvovenymämittari toimii anturina, joka havaitsee esineen ulkopinnalla tapahtuvan venymän. Venymä on tekninen termi, joka kuvaa pieniä pituuden muutoksia, joita tapahtuu, kun materiaali kokee jännityksen, puristuksen tai taivutus- tai vääntövoimia.

Kalvovenymämittari toimii muuntamalla tämän mekaanisen muodonmuutoksen mitattavissa olevaksi sähköiseksi signaaliksi. Vaikka rakenteen muodonmuutos voi olla erittäin pieni, se voi paljastaa tärkeitä tietoja jännityksen jakautumisesta, kuormitusvasteesta, väsymiskunnosta ja rakenteen toimivuudesta ajan myötä.

Tästä syystä tekniikan asiantuntijat ottavat usein käyttöön kalvon venymämittareita valvoakseen turvallisuutta projekteissaan. Rakennekomponentit testaavat suorituskykyään todellisissa käyttöolosuhteissa, jolloin insinöörit voivat arvioida niiden todellista suorituskykyä odotettujen suunnittelutulosten perusteella.

Miksi venymämittauksella on merkitystä suunnitteluprojekteissa

Venymän mittaamisesta tulee välttämätön, koska useimmat rakenteelliset ongelmat alkavat havaittamattomista pienistä rakenteissa tapahtuvista muutoksista. Rakenteen alkuperäiset vauriot osoittavat hienovaraisten venytyskuvioiden avulla, jotka insinöörit voivat mitata ja analysoida ennen näkyvää halkeilua, siirtymää tai täydellistä vikaa.

Silloissa kalvovenymämittarit voivat auttaa valvomaan palkin jännitystä liikennekuorman alla. Padoissa ne voivat tukea jännitysten havaitsemista betoni- tai teräsosissa. Rinteissä ja kiinnitysrakenteissa jännitysvalvonta auttaa insinöörejä ymmärtämään kuorman siirtymistä ja muodonmuutoksiin liittyvää vastetta. Tunneleissa ja maanalaisissa projekteissa venymätiedot voivat osoittaa, kuinka vuoraus tai tukijärjestelmä toimii louhinnan tai pitkäaikaisen palvelun aikana.

Näistä syistä kalvovenymäantureita käytetään yleisesti:

• sillan terveydentilan seuranta
• padon turvallisuuden valvonta
• rinne ja geotekninen suunnittelu
• rakennusten ja korkeiden rakenteiden valvonta
• tunneli- ja maanalaiset työt
• tuulitornin valvonta
• rautatie-, tiepohja- ja infrastruktuurihankkeet

Kaikissa näissä sovelluksissa tarkat venymätiedot auttavat parantamaan turvallisuusarviointia, kunnossapidon suunnittelua ja pitkän aikavälin omaisuuden hallintaa.

Folion venymämittarin periaate: miten se toimii?

Kalvon venymämittarin taustalla oleva peruskäsite voidaan selittää sähkövirran resistanssin muutoksella.

Tapauksissa, joissa kalvon venymäanturit kiinnitetään minkä tahansa rakenteen pintaan, muodonmuutos tapahtuu itse pinnan kanssa. Jos materiaali laajenee tai supistuu, kalvon venymämittari laajenee tai supistuu vastaavasti. Fyysinen koon vaihtelu johtaa pieneen muutokseen sen vastuksessa.

Tuloksena oleva resistanssin muutos mitataan sähkövirtapiirin muodossa, joka sisältää yleensä Wheatstonen siltajärjestelyn. Signaali vahvistetaan, kerätään tiedonkeruulaitteistolla ja muunnetaan jännitysarvoiksi seurantaa ja analysointia varten.

Yksinkertaisesti sanottuna prosessi toimii näin:

1. Rakenteeseen kohdistuu kuormitusta tai muodonmuutoksia

2. Kalvon venymäanturi muuttaa muotoaan rakenteen mukana

3. Sen sähkövastus muuttuu

4. Mittausjärjestelmä kaappaa ja muuntaa muutoksen käyttökelpoiseksi dataksi

Koska signaalin vaihtelu on hyvin pieni, asianmukainen asennus ja signaalin säätö ovat välttämättömiä. Venymämittauksen tarkkuus ei riipu vain itse anturista, vaan myös liimauksen laadusta, pinnan esikäsittelystä, lämpötilan kompensoinnista, johdotus ja ympäristönsuojelu.

Venymäanturien päätyypit

Insinöörit tarvitsevat erilaisia ​​venymäantureita eri työympäristöihinsä. Oikea tyyppivalinta parantaa sekä mittaustarkkuutta että järjestelmän kestävyyttä koko sen käyttöajan.

1. Kalvon venymämittarit

Kalvovenymämittarit ovat edelleen yksi käyttäjien suosituimmista venymämittarityypeistä. Laite koostuu metallikalvokuviosta, jonka suunnittelijat kiinnittävät taustamateriaaliin. Mittarit tarjoavat korkean herkkyyden ja luotettavan toiminnan useissa eri käyttötapauksissa.

Laitteille on yleistä käyttöä laboratoriotestauksessa, rakennearvioinnissa ja teknisessä seurannassa, koska ne mahdollistavat tarkan pintajännitysmittauksen.

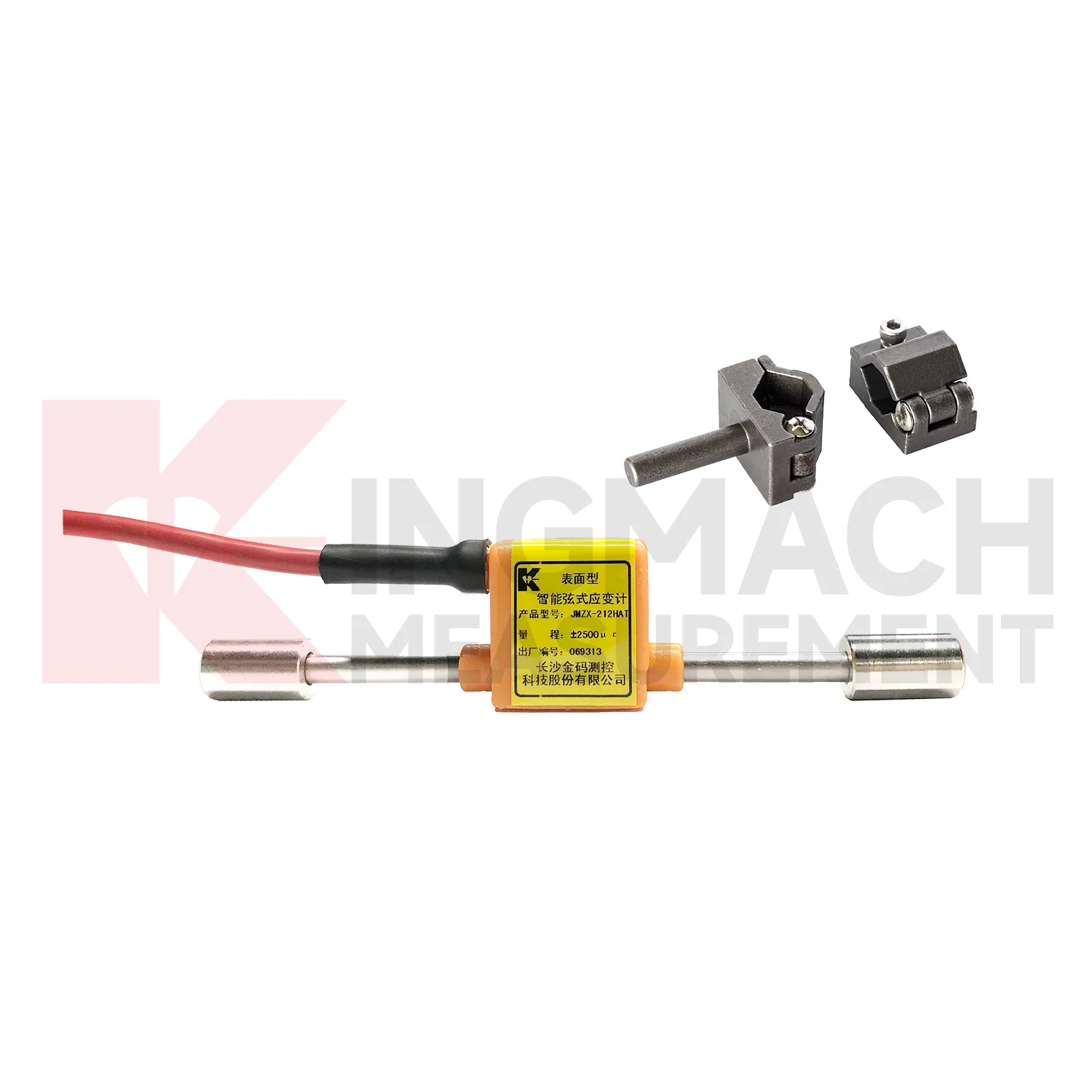

2. Johdon venymämittarit

Johdon venymämittarit käyttävät hienovastuslankaa tunnistuselementtinä. Laite säilyttää perinteisen muotoilunsa, mutta ihmiset käyttävät sitä tiettyihin rakenteellisiin ja valvontatarkoituksiin.

Lankamittareista tulee vaihtoehto projekteihin, jotka vaativat erityisiä mittausasetuksia tai erityisiä ympäristöolosuhteita.

3. Hitsattavat jännitysmittarit

Hitsattavat venymämittarit mahdollistavat kiinnityksen metallipintoihin, joita liimausmenetelmät eivät pysty käsittelemään tehokkaasti. Mittarilla on laaja käyttökohde teräsrakenteissa, silloissa, teollisuuskoneissa ja muissa metalliosissa.

Hitsattavat mittarit tarjoavat ulkoympäristöissä työskenteleville projektiryhmille asennusmenetelmän, joka varmistaa turvallisen asennuksen.

4. Upotetut tai erikoistuneet venymämittarit

Jotkut hankkeet vaativat erikoismittareita, jotka voidaan upottaa betoni- ja geoteknisiin rakenteisiin sekä erityisiin rakennusmateriaaleihin. Tuotteet toimivat tilanteissa, joissa tarvitaan jatkuvaa rakenneseurantaa suoran pinta-asennuksen kykyjen lisäksi.

Rakennusteollisuus käyttää näitä materiaaleja suurissa hankkeissa, joita ovat padot, tunnelit, perustukset ja maanalaiset suunnittelutyöt.

5. Lämpötilakompensoidut venymämittarit

Ulkorakennuksissa esiintyy lämpötilan vaihteluita, jotka heikentävät mittaustarkkuutta. Lämpötilakompensoitujen venymäanturien käyttö auttaa vähentämään tätä vaikutusta ja parantamaan tietojen tarkkuutta.

Tekniikka osoittautuu hyödylliseksi siltaprojekteissa, tuulitornirakenteissa ja patoprojekteissa sekä teräs- tai betonirakenteissa, jotka kohtaavat ulko-olosuhteita.

Kuinka kalvon venymämittarit toimivat todellisessa teknisessä valvonnassa

Varsinaisissa projekteissa kalvovenymämittarit kiinnitetään tai integroidaan rakenneosiin, joissa jännityskäyttäytymistä on seurattava. Asennuksen jälkeen ne havaitsevat kuormituksen, tärinän, painumisen, lämpöliikkeen tai jännityksen uudelleenjakautumisen aiheuttamat venymän muutokset.

Esimerkiksi:

• Sillan rakenteen arviointia varten voidaan käyttää kalvon venymäantureita palkkiin, kansiin tai teräsrakenteisiin kohdistuvan liikennekuormituksen vaikutuksen arvioimiseksi.
• Padon seurantaa varten ne voivat auttaa seuraamaan vedenpaineen, lämpötilan muutoksen tai pitkäaikaisen rakenteellisen käyttäytymisen aiheuttamaa jännitysvaihtelua.
• Kaltevuusrakenteissa ne ovat tärkeitä tukirakenteiden, ankkurien tai rakenneosien rakenteellisten vasteiden arvioinnissa.
• Rakennuksissa ja korkeissa rakenteissa kalvovenymäantureita voidaan käyttää arvioimaan kuorman siirtymistä, raudoituksen suorituskykyä tai vahvistusvaikutuksia.
• Tunnelirakenteissa ne auttavat arvioimaan vuorausosien, tukiosien rakenteellisia reaktioita ja rakenteellisia vasteita rakennusvaiheiden aikana.
• Tuulitorneissa kalvon venymämittarit voivat olla hyödyllisiä arvioitaessa rasituksia ja väsymystä tuulikuormitusolosuhteissa.
• Tiepohjan ja rautatien rakenteissa kalvovenymämittarit auttavat arvioimaan liikennekuormituksen aiheuttamia toistuvia kuormituksia.

Muuntamalla nämä fyysiset vasteet mitattavissa oleviksi tiedoiksi, kalvon venymämittarit antavat insinööreille selkeämmän kuvan siitä, kuinka rakenne käyttäytyy ajan myötä. Tämä tekee niistä arvokkaita työkaluja sekä lyhytaikaiseen testaukseen että pitkän aikavälin terveydentilan seurantaan.

Tärkeimmät tekijät kalvon venymämittarin valinnassa

Teknisten ostajien ja valvontaurakoitsijoiden kannalta kalvon venymämittarin valinta ei ole pelkästään anturin saatavuutta. Kyse on tuotteen sovittamisesta projektin olosuhteisiin.

Tärkeitä valintatekijöitä ovat mm:

• valvottavan rakenteen materiaalista
• odotettu jännitysalue
• staattinen tai dynaaminen mittausvaatimus
• sisä- tai ulkokäyttöön
• pinnan kunto ja asennustapa
• lämpötilan vaihtelu
• pitkän aikavälin kestävyysvaatimus
• yhteensopivuus valvontalaitteiden kanssa
• kaapelin suojaus- ja tiivistystarpeet
• projektiympäristöä, kuten kosteutta, korroosiota tai tärinää

Esimerkiksi säälle ja sykliselle kuormitukselle alttiina oleva siltaprojekti voi vaatia erilaisen ratkaisun kuin betonipadon tai tunnelin vuorauksessa käytettävä upotettu mittari. Oikea valinta auttaa välttämään asennusongelmia, epävakaita signaaleja tai lyhentynyttä anturin käyttöikää.

Yleisiä haasteita kalvon venymämittarisovelluksissa

Vaikka kalvon venymäantureita käytetään laajalti, suorituskykyyn voivat vaikuttaa useat käytännön asiat.

Yksi yleinen ongelma on pinnan huono esikäsittely. Jos asennuspinta ei ole puhdas ja kunnolla käsitelty, mittari ei välttämättä kiinnity kunnolla, mikä voi vaikuttaa tietojen tarkkuuteen.

Toinen haaste on asennusvirhe. Virheellinen kohdistus, sopimaton liiman käyttö tai riittämätön suojaus voivat kaikki johtaa epävakaisiin lukemiin.

Lämpötilan vaikutus on toinen tärkeä tekijä, erityisesti ulkorakenteissa. Ilman asianmukaista kompensointia lämpötilavaihtelut voivat aiheuttaa signaalin ajautumista tai vääriä lukemia.

Ankarissa ympäristöissä kosteus, korroosio, pöly ja kaapelivauriot voivat myös vaikuttaa mittauksen vakauteen. Tästä syystä monet projektin ostajat haluavat työskennellä sellaisten toimittajien kanssa, jotka ymmärtävät todelliset suunnitteluolosuhteet ja voivat suositella sopivia tuotteita sen sijaan, että tarjoaisivat vain vakioluettelotuotteita.

Miksi toimittajakokemuksella on väliä

Siltojen, patojen, tunneleiden, rinteiden, rakennusten, tuulitornien ja maanalaisten suunnitteluprojektien valvonnan luotettavuus riippuu sekä tuotteen laadusta että sovellustuesta. Ostajat tarvitsevat usein muutakin kuin anturin – he tarvitsevat apua valinnassa, teknisessä viestinnässä, toimitusten koordinoinnissa ja vientipalvelussa.

Kingmachilla toimitamme kalvovenymäantureita teknisiin mittaus- ja rakenteellisiin turvallisuussovelluksiin. Tuotevalikoimamme on suunniteltu tukemaan erilaisia ​​projektitarpeita infrastruktuurin, rakentamisen ja teollisuuden seuranta-aloilla.

Ulkomaisille asiakkaille tämä tarkoittaa pääsyä:

• foliovenymämittarituotteet erilaisiin valvontasovelluksiin
• projektilähtöisen tuotevalinnan tuki
• toimituskyky urakoitsijoille, jakelijoille ja integraattoreille
• vientikokemusta kansainvälisistä tilauksista ja teknisestä viestinnästä

Jos hankit antureita rakenteellisen terveydentilan seurantaan tai suunnitteluinstrumentteihin, ammattimaisen toimittajan valitseminen voi auttaa parantamaan sekä hankinnan tehokkuutta että projektin suorituskykyä.

Tutustu tuotevalikoimaamme täällä: Venymämittarit

Johtopäätös

Kalvovenymäanturi toimii merkityksettömänä osana järjestelmää. Se on kuitenkin tärkeä tehtävä teknisessä turvallisuusarvioinnissa. Laite mittaa minimaalisia rakenteellisia muutoksia auttaakseen insinöörejä arvioimaan stressimalleja ja toimintakykyä sekä tunnistamaan mahdolliset vaarat erilaisissa infrastruktuuriprojekteissa.

Kalvovenymämittarit toimivat välttämättöminä ja tehokkaina mittausvälineinä nykyaikaisissa valvontajärjestelmissä, joita ovat sillat, padot ja tunnelit, rinteet, rakennukset, tuulitornit, maanalaiset tilat ja tiepohjat. Ostajien on ymmärrettävä tuoteperiaatteet ja eri tyypit ja sovelluserot, koska tämä tieto auttaa tekemään parempia projektipäätöksiä.

Jos etsit luotettavia kalvovenymämittariratkaisuja valvontaprojektiisi, Kingmach on valmis tukemaan hankintatarpeitasi. Ota yhteyttä projektisi tyyppiin, rakennemateriaaliin ja valvontavaatimuksiin, niin tiimimme auttaa suosittelemaan sopivia tuotteita sovellukseesi.

FAQ

1. Mihin kalvovenymämittaria käytetään?

Kalvovenymämittaria käytetään materiaalin tai rakenteen pienen muodonmuutoksen mittaamiseen kuormituksen alaisena. Sitä käytetään yleisesti silloissa, padot, tunneleissa, rakennuksissa, rinteissä, tuulitorneissa ja muissa teknisissä seurantaprojekteissa.

2. Kuinka kalvovenymämittari toimii?

Kalvovenymämittari havaitsee sähkövastuksen muutokset, kun se venyy tai puristuu valvottavan kohteen pinnan kanssa. Tämä vastuksen muutos muunnetaan mitattavissa oleviksi venymätiedoiksi.

3. Mitkä ovat venymäanturien päätyypit?

Yleisiä tyyppejä ovat kalvovenymämittarit, langan venymämittarit, hitsattavat venymämittarit, upotetut venymämittarit ja lämpötilakompensoidut venymämittarit. Eri tyypit sopivat erilaisiin projektiolosuhteisiin.

4. Miksi jännitysvalvonta on tärkeää rakennesuunnittelussa?

Venymävalvonta auttaa insinöörejä ymmärtämään rakenteellista jännityskäyttäytymistä, havaitsemaan epänormaalin kuormitusvasteen, arvioimaan väsymistilannetta ja tukemaan pitkän aikavälin turvallisuusarviointia ennen näkyviä vaurioita.

5. Kuinka valitsen oikean kalvon venymämittarin projektiani?

Ota huomioon rakennemateriaali, asennustapa, lämpötilaolosuhteet, mittausalue, tarkkailun kesto ja ympäristöaltistus. Työskentely kokeneen toimittajan kanssa voi auttaa varmistamaan, että mittari vastaa projektisi vaatimuksia.
