Oikean punnituskennon valitseminen: Geoteknisen insinöörin valintaopas

Padon ankkurivalvontaprojektin yhteensopimaton punnituskenno ei vain tuota huonoa tietoa – se luo turvallisuusvastuun. Tietojen ajautuminen kerääntyy hiljaa. Kriittiset hälytykset jäävät huomaamatta. Lopulta tiimeillä on edessään kallis uudelleeninstrumentointi kesken projektin. Tämä skenaario korostaa geoteknisen suunnittelun karua todellisuutta. Punnitusanturit eivät ole keskenään vaihdettavia osia. Väärän tyypin valitseminen johtaa tietojen eheyden vaarantumiseen, projektien viivästyksiin tai vakaviin turvallisuusriskeihin. Sinun on ymmärrettävä, kuinka valita oikea punnituskenno tiettyyn sovellukseesi. Tämä artikkeli tarjoaa käytännön päätöskehyksen insinööreille ja hankintatiimeille rakennevalvontaanturien valitsemiseen ehdottoman luotettavasti.

Mitä kuormituskenno todellisuudessa mittaa (ja mitä se ei)

Tehdään perusselkeys. Punnituskenno muuntaa mekaanisen voiman mitattavissa olevaksi sähköiseksi signaaliksi. Se ei vain "mittaa painoa". Sinun on erotettava toisistaan ​​voiman mittaus, paineen mittaus ja siirtymän mittaus. Näiden erillisten käsitteiden sekoittaminen johtaa usein instrumenttien yhteensopimattomuuteen.

Geoteknisessä ja rakenteellisessa valvonnassa tärylangan punnituskenno on hallitseva valinta. Se eroaa merkittävästi venymämittarityypeistä, joita tavallisesti tavallisissa teollisuusympäristöissä on. Lisäksi teollisuus tekee nyt eron tavanomaisten ja "älykkäiden" punnituskennojen välillä. Älykkäissä antureissa on sisäänrakennettu signaalinkäsittely, digitaalinen lähtö ja moniparametriominaisuudet. Nyt kun ymmärrämme niiden ydintoiminnon, meidän on arvioitava toimintaympäristö.

Päätöstekijä 1: Määritä ensin mittausympäristösi

Sinun on määritettävä mittausympäristösi ennen kuin harkitset punnituskennotyyppiä. Tämä lähestymistapa muotoilee uudelleen valintaprosessin ja ylittää yleisten teknisten tietojen vertailun.

Maaperän ja kiven kosketusympäristöt vaativat erityisiä suunnitelmia. Maapainekennot tarvitsevat tasaiset, laaja-alaiset mallit jännityspitoisuuksien keskiarvon laskemiseksi. Kingmach-maapainekenno (vw & smart type) -perhe palvelee juuri tätä tarkoitusta. Pistekuormituskenno antaa systemaattisesti vääriä lukemia täyttömateriaaleista. Ankkuritanko, paalu ja jälkikiristysympäristöt sanelevat erilaisia ​​muotoja. Onttojen tai umpikuormituskennojen on oltava tarkasti kohdakkain pultin tai kaapelin halkaisijan ja esijännityksen suuruuden kanssa.

Rakennusmuotti ja tilapäiset työt vaativat kestäviä antureita. Muotti aksiaalivoimamittarit, kuten älykäs muotin aksiaalivoimamittari (VW) JMZX-39XXHAT , tarjoavat nopeat lukuominaisuudet ja kestävän käsittelytoleranssin. Vesi- ja paine-erokontekstit vaativat pietsometrejä ja paine-eromittareita. Insinöörit määrittelevät nämä, kun "voima" on hydrostaattinen. Muista, että teollisuus- ja geotekniset ympäristöt vaihtelevat perusteellisesti. Asennuksen kesto, altistuksen kesto, tärinä ja säädösympäristö muuttuvat ympäristön mukaan.

5 kysymystä, joihin on vastattava ennen kuin määrität

Ennen kuin määrität punnituskennomallin, vastaa näihin viiteen ympäristökysymykseen:

1. Mitä materiaalia anturin ympärillä on?
2. Onko kuorma dynaaminen vai staattinen?
3. Joutuuko anturi uppoamaan tai kosteaan?
4. Kuinka kauan seurantaohjelma kestää?
5. Mitkä ovat tilan rajoitteet asennuksessa?

Ympäristön tyyppi		Suositeltu anturin tyyppi	Kingmachin esimerkkimalli
Geotekninen	Maa- ja täyttökontakti (penkereet, tukiseinät, haudatut rakenteet)	Tasainen, laaja-alainen maapainekenno	VW & Smart Type -maapainekenno
	Ankkuritanko, paalu ja jälkikiristys (Kivipultit, maadoitusankkurit, esijännitetyt kaapelit)	Ontto punnituskenno	Ontto punnituskenno JMZX-3XXXHAT
Rakenteellinen	Syväperustus ja tunnelin terästuet (Tukituet, teräsrivat, tunnelin vuoraukset)	Aksiaalivoima/kuormitusmittari (kynsityyppinen asennus)	Aksiaalinen voimakuormitusmittari (VW & Smart Type) JMZX-38XXHAT
	Rakennusmuotti ja tilapäistyöt (Betonivalut, tekotyöt, tukikehykset)	Muotin aksiaalivoimamittari	Älykäs muotin aksiaalivoimamittari (VW) JMZX-39XXHAT
	Puristus jäykkien pintojen välillä (Sillan laakerit, pylväiden jalustat, kuormitustestirungot)	Kiinteä punnituskenno	Kiinteä punnituskenno Kiinteä punnituskenno JMZX-34XXHAT
Vesi/paine	Huokosveden paine kyllästetyssä maaperässä (Penkerit, padon ytimet, rinteet, täytteet)	Pietsometri	Älykkäät pietsometrit (VW) JMZX-55XXHAT

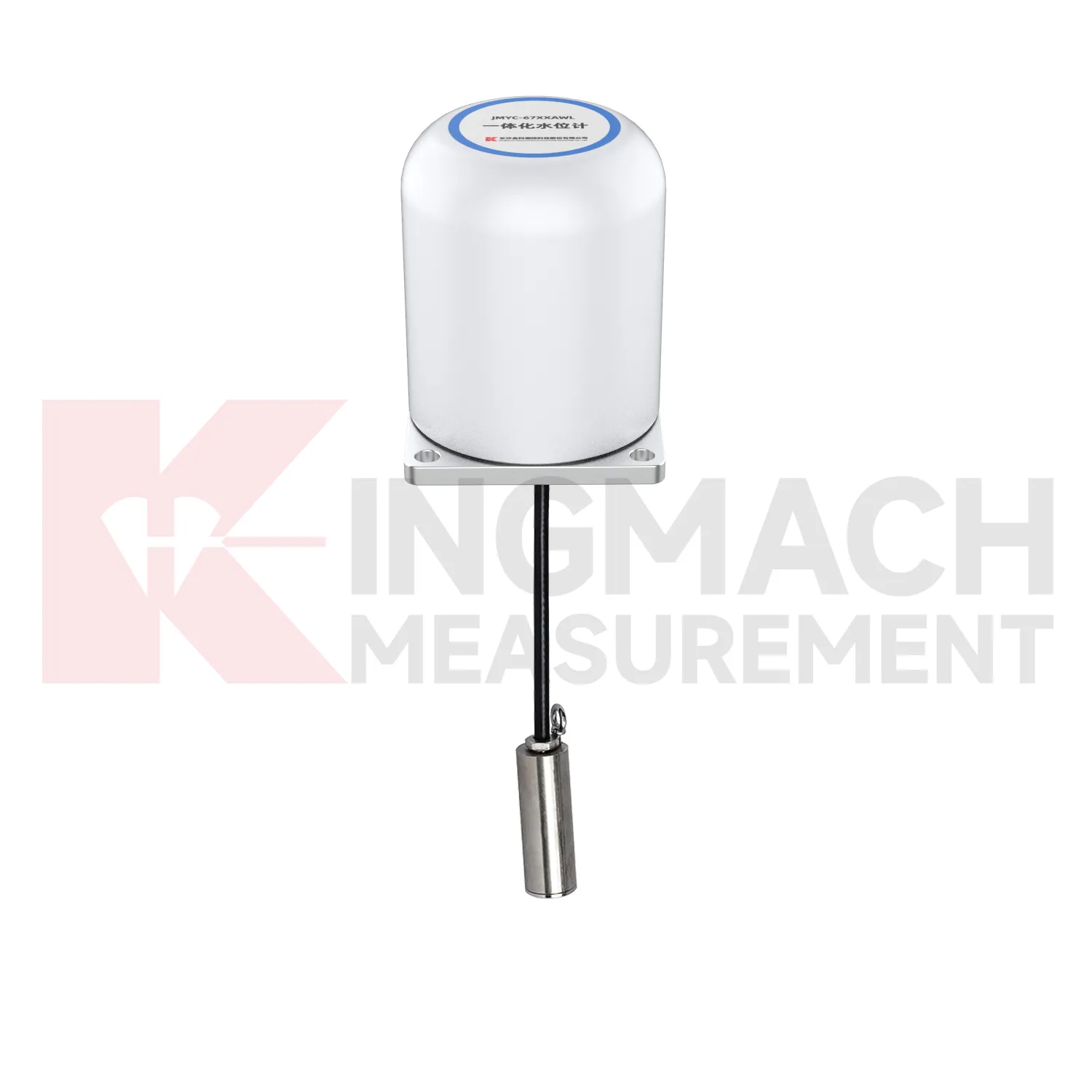

	Pohjaveden taso kaivoissa ja kaivoissa (Paikkatutkimus, vedenpoiston valvonta, padon vuoto)	Paine-ero vedenkorkeusmittari	Paine-ero vedenkorkeusmittari
Teollisuus/tarkkuus	Kompaktit mekaaniset järjestelmät (Kapeat rakennepinnat, ohuet komponentit, tiukka integrointi)	Venymämittarin punnituskennoanturi (pienikokoinen)	Venymämittarin kuormituskennoanturi
Teollinen	Kaivostyöt ja maanalaiset kaivaukset (Tukipalkit, vahvistuselementit, kallion painevyöhykkeet)	Venymämittarin punnituskennoanturi tuki-/vahvistusosissa	Venymämittarin kuormituskennoanturi

Tutustu koko Kingmach-kuormituskennotuotteeseen: Load Cell -luokka

Päätöstekijä 2: Yhdistä kuormituskennon tyyppi pakotettuun kokoonpanoon

Seuraavaksi sinun on sovitettava punnituskennotyyppi tiettyyn voimakokoonpanoon.

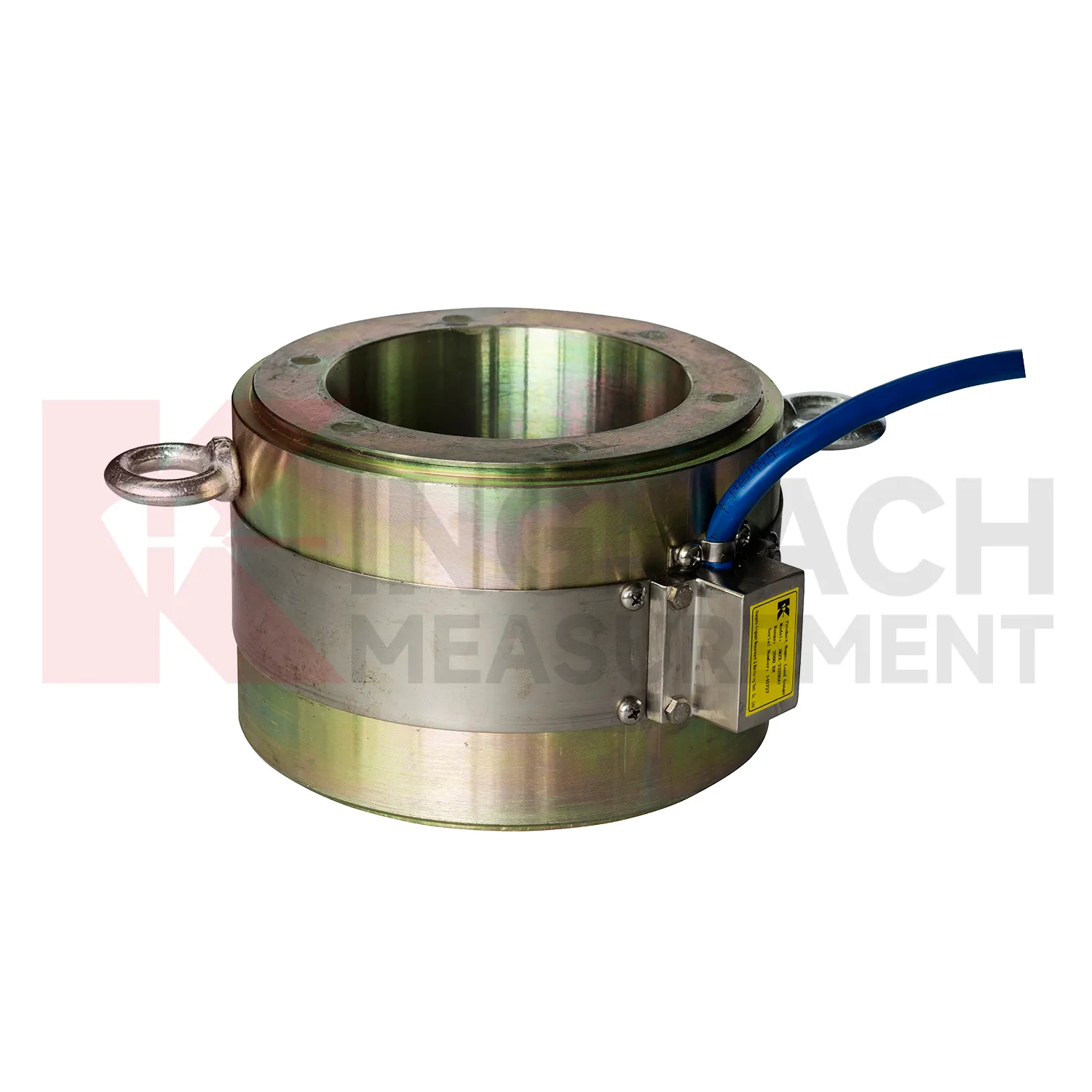

• Ontot kuormituskennot (esim. JMZX-3XXXHAT ): Näissä on läpimenevä rakenne ankkuritangoille, kivipulteille ja paalun päille. Voima kulkee suoraan keskuksen läpi. Ne sopivat ihanteellisesti jälkiasennuksiin vaurioittamatta rakenneosaa.
• Kiinteät kuormituskennot (esim. JMZX-34/35/36XXHAT ): Nämä pylväsmäiset puristuselementit sijaitsevat rakennepintojen välissä. Itse kennosta tulee kantava sisäke. Ne sopivat täydellisesti suurempiin kapasiteettialueisiin.

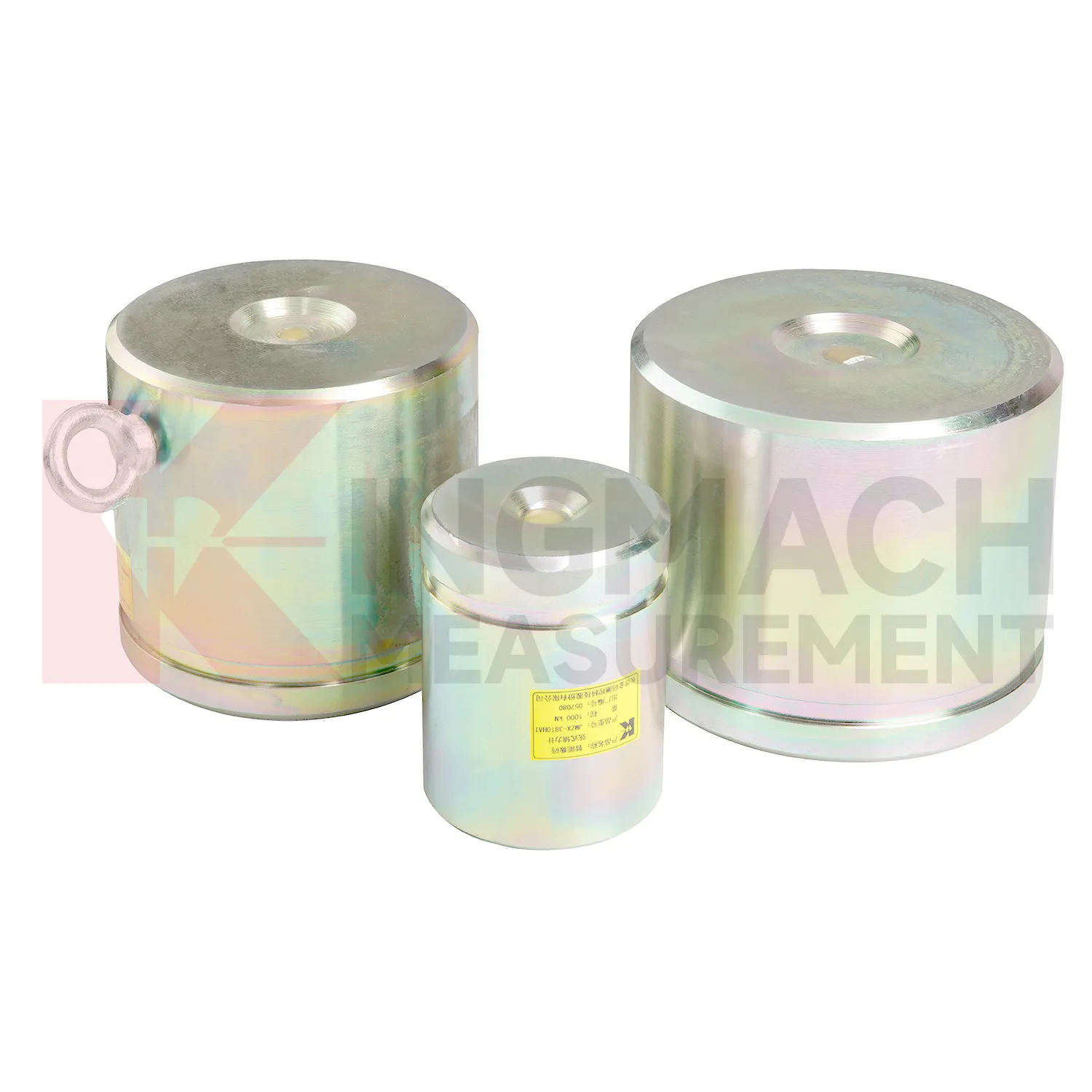

• Aksiaalivoiman kuormitusmittarit (esim. JMZX-38XXHAT ): Insinöörit optimoivat nämä kaapelien ja tukien valvontaan. Ne tallentavat stressiä edeltävät muutokset ajan myötä. Tämä toiminto on kriittinen sillan ja tukiseinien pitkäaikaisen suorituskyvyn kannalta.
• Maanpainekennot (esim. JMZX-50/51XXAT ): Nämä halkaisijaltaan suuret litteät kennot mittaavat maaperän ja rakenteen rajapinnan jännitystä. Suuri "51"-versio käsittelee korkean kuormituksen pengerreitä ja patosovelluksia.

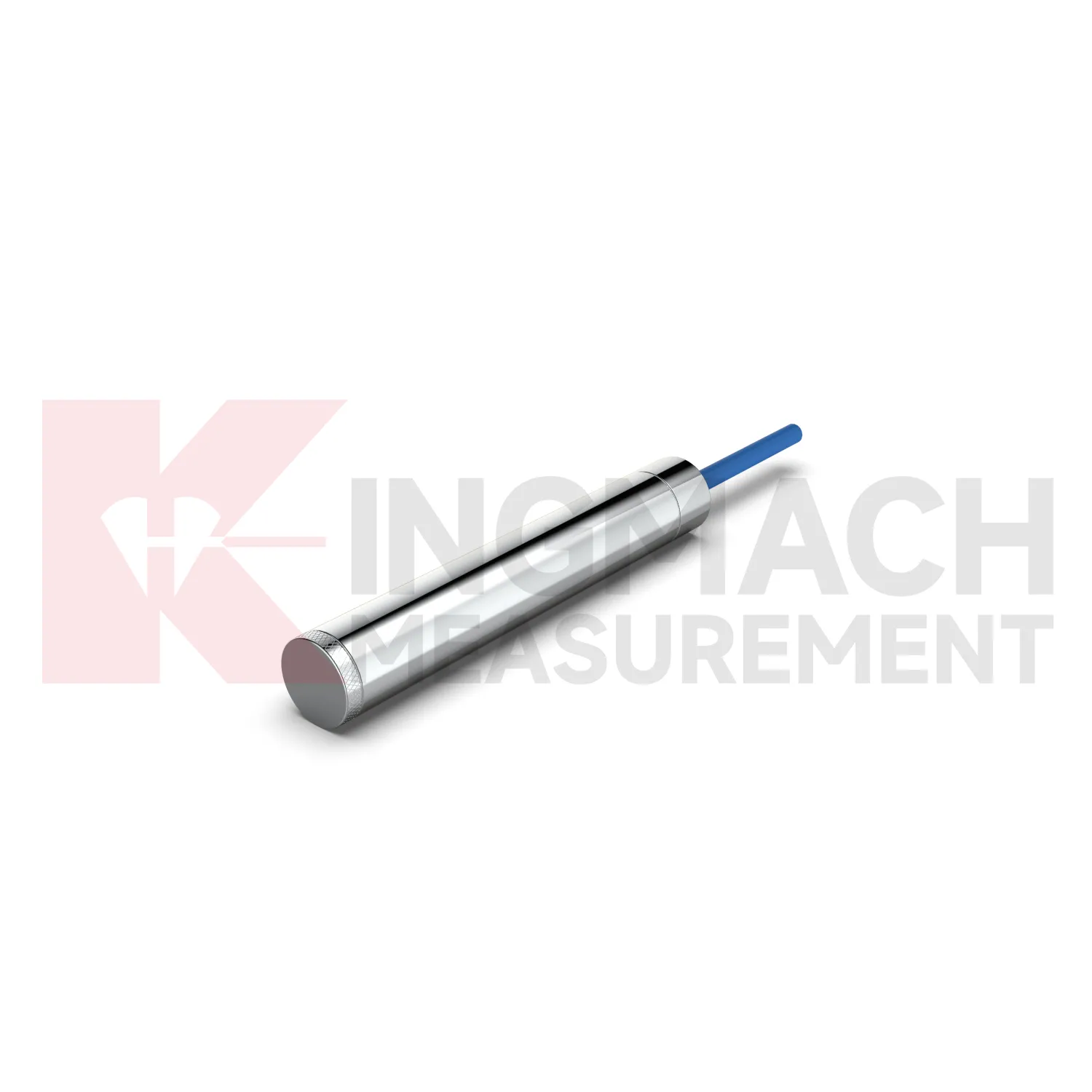

• Pietsometrit (esim. JMZX-55XXHAT ): Insinöörit valitsevat nämä, kun "kuorma" on vedenpaine. Älykkäät tärisevät lankatyypit käsittelevät pohjaveden ja huokospaineen pitkäaikaista seurantaa.

Päätöstekijä 3: kapasiteetti, tarkkuus ja ylimäärittelyn ansa

Käsittele kapasiteettia huolellisesti välttääksesi yleisen hankinnan virheen ylimäärittelystä. Monet tiimit ostavat suurimman kapasiteetin perusteella todellisen toiminta-alueen sijaan. Esimerkiksi 5 000 kN:n kennon sijoittaminen 400 kN:n sovellukseen pakottaa sen toimimaan alueensa alimmalla 8 prosentilla. Resoluutio ja toistettavuus heikkenevät jyrkästi äärimmäisissä rajoissa. Yleissääntönä on valita solu, jonka odotettu käyttökuorma on 40–80 % sen nimelliskapasiteetista.

Sinun on myös ymmärrettävä tarkkuusluokat. Laboratoriotarkkuus eroaa rajusti asennetusta tarkkuudesta. Lämpötilavaikutukset, epäkeskinen kuormitus ja kaapelin pituus muuttavat kentän suorituskykyä. Laaja-alueiset solut, kuten JMYC-67XXAWL paine-eromittari , tarjoavat joustavuutta. Sinun on arvioitava, milloin ne säästävät kustannuksia verrattuna siihen, milloin he uhraavat resoluutiota. Lopuksi harkitse pitkän aikavälin vakautta. Tärinälangan anturit osoittavat erinomaista ryömintä- ja nollapoikkeamista monivuotisissa valvontaohjelmissa. Ne ylittävät yleensä resistiiviset venymämittarityypit näissä skenaarioissa.

Päätöstekijä 4: Perinteinen vs. Smart Sensing

Sinun on päätettävä, milloin laivan tiedustelulla on merkitystä. Perinteiset värähtelevät lanka-anturit tuottavat taajuussignaalin. Ne vaativat ulkoisen lukulaitteen tai dataloggerin. Ne tarjoavat alhaisimmat yksikkökustannukset, korkean luotettavuuden ja vuosikymmeniä todistetun suorituskyvyn.

Toisaalta älykkäät (HAT) anturit sisältävät sisäänrakennetun mikroprosessorin. Tämä prosessori käsittelee signaalin käsittelyn, lämpötilan kompensoinnin ja digitaalisen RS-485/SDI-12-lähdön. Tämä älykkyys eliminoi melun pitkien kaapelien aikana suurissa kohteissa. Sinun tulisi valita älykkäät anturit suurille 20 tai useamman instrumentin ryhmille. He menestyvät myös etäsivustoissa tai projekteissa, jotka vaativat suoran integroinnin SCADA- tai IoT-tietoalustojen kanssa. Perinteiset anturit riittävät manuaalisiin lukuohjelmiin tai pieniin paikkamääriin. Harkitse kokonaiskustannuksia huolellisesti. Älykkäät anturit maksavat enemmän etukäteen, mutta ne vähentävät dataloggerin kanavien määrää, johdotuksen monimutkaisuutta ja huoltokäyntejä tyypillisen viiden vuoden valvontajakson aikana.

Päätöstekijä 5: Järjestelmäintegraatio

Punnituskenno ei ole koko järjestelmä. Kuormituskenno yksin tuottaa dataa, mutta valvontajärjestelmä tuottaa tietoa. Sinun on määritettävä yhdessä lukemat, dataloggerit, visualisointiohjelmistot ja hälytyskynnykset.

Varmista ensin signaalin yhteensopivuus. Tulostustyypin on vastattava täydellisesti tiedonkeruujärjestelmää. Kaapelointinäkökohdat ovat yhtä tärkeitä. Arvioi kaapelin pituus mahdollisen signaalin heikkenemisen suhteen. Käytä panssaroitua instrumentointikaapelia maanalaisiin tai vedenalaisiin ajoihin. Ajattele visualisointia ja hälytysmekanismeja. Automaattiset kojelaudat muuttavat raakakuormituslukemat käyttökelpoisiksi turvallisuustiedoiksi. Tämä älykkyys on elintärkeää padon valvonnassa, perustusten hallinnassa ja siltojen kunnossapidossa. Etsi infrastruktuurityyppisi mukaan räätälöityjä projektikohtaisia ​​ratkaisupaketteja.

Käytännön valinnan tarkistuslista

Yleisimmät valintavirheet (ja kuinka välttää ne)

1. Väärä toimialan painopiste: Teollisten punnituskennojen määrittäminen geoteknisiin sovelluksiin on vaarallista. Niillä on väärä muotokerroin, riittämättömät suojaluokitukset ja niistä puuttuu pitkän aikavälin vakaustietoja.

2. Asennusmenetelmien huomioimatta jättäminen: Ontto kenno vaatii täydellisen aksiaalisen kohdistuksen. Kokematon miehistö voi aiheuttaa epäkeskisiä kuormitusvirheitä, jotka pilaavat tietoja koko monitoroinnin käyttöiän ajan.

3. Ostaminen yksikköhinnalla: Osto perustuu tiukasti anturikohtaiseen hintaan ja jättää huomioimatta instrumentointijärjestelmän kokonaiskustannukset, mikä johtaa budjetin ylittymiseen.

4. Jälkikäteen tapahtuva tietojen hankinta: Tiedonkeruujärjestelmän käsitteleminen jälkikäteen luo valtavia yhteensopivuusaukkoja.

5. Huollon laiminlyöminen: Jos uudelleenkalibrointia tai anturin vaihtoa ei suunnitella 10–20+ vuotta kestäneissä patoturvallisuuden valvontaohjelmissa, se vaarantaa pitkän aikavälin turvallisuuden.

Oikea anturi, oikea projekti, oikea kumppani

Oikean anturin valitseminen varmistaa projektisi onnistumisen. Sinun on määritettävä mittausympäristösi, sovitettava voimakokoonpano, optimoitava kapasiteettialue, valittava oikea älykkyystaso ja suunniteltava järjestelmäintegraatio huolellisesti. Monimutkaiset projektit hyötyvät suuresti varhaisesta suunnittelukeskustelusta yksinkertaisten tietolehtien vertailujen sijaan.

Kingmachin tekninen tiimi tarjoaa ilmaisia ​​projektivaatimusten tarkastuksia. Lähetä projektisi parametrit ja vastaanota suositeltu anturispesifikaatio 48 tunnin kuluessa.→ [Hanki ilmainen tekninen suositus]

Tämä ilmainen konsultaatio auttaa varmistamaan optimaalisen instrumentin valinnan. Voit tutustua asiaankuuluviin projektitapaustutkimuksiimme syventääksesi sitoutumistasi. Selaa kattavaa Load Cell löytääksesi juuri sinun tarpeisiisi sopivan instrumentin. Tarjoamme vankkoja pitkän aikavälin tuki- ja kalibrointipalveluita infrastruktuurisi suojaamiseksi.
