Venymämittarin sovellukset rakentamisessa: tärkeimmät edut selitetty

Jokaisella suurella rakennevauriolla nykyaikaisessa rakentamisessa on yhteinen varoitusmerkki – merkki, joka saapui hiljaa, viikkoja tai kuukausia ennen betonin halkeilua tai teräksen vääntymistä. Tämä varoitus oli jännityksen muutos: näkymätön muodonmuutos, joka kerääntyi kuormitettuun materiaaliin. Ongelma ei ollut se, että rakenne ei kommunikoinut. Ongelmana oli, että kukaan ei kuunnellut.

Venymämittarit muuttavat sen. Ne eivät ole passiivisia välineitä. Ne ovat rakennusalan varhaisvaroitusjärjestelmiä – antureita, jotka muuttavat näkymättömän mekaanisen rasituksen mitattavissa oleviksi, käyttökelpoisiksi tiedoiksi. Niitä ottavat insinöörit eivät vain kerää numeroita. He laajentavat kykyään nähdä rakenteen sisään, joka kerran rakennettuna muuttuu läpinäkymättömäksi kaikille muille tarkastusmenetelmille.

Tässä artikkelissa kerrotaan, missä venymäantureita käytetään rakentamisessa, mitä erityisiä etuja ne tarjoavat projektiryhmille ja omaisuuden omistajille ja kuinka valita oikea tyyppi kuhunkin sovellukseen.

Mitä jännitysmittari todella tekee?

Ennen sovellusten tutkimista on hyvä selvittää, mikä jännitys on – ja miksi sen mittaaminen on tärkeää.

Kaikki rakenteet kokevat pieniä muodonmuutoksia painon vaikutuksesta. Siltapalkin ylittävä kuorma-auto saa palkin taipumaan alaspäin. Rakennuksen seurauksena betonipaalu puristuu. Tukiseinä taipuu, koska sen vastakkaisella puolella tehdään louhintatyötä. Tiedemiehet määrittelevät jännityksen materiaaleissa tapahtuvaksi muodonmuutokseksi, jota he mittaavat mikrovenymän (με) avulla tutkiakseen piilotettuja liikkeitä, joita ihmiset eivät voi havaita.

Venymämittari havaitsee nämä muutokset ja muuntaa ne sähköisiksi signaaliksi. Venymämittari toimii mittaustyökaluna, joka seuraa jatkuvasti rakenteellisia liikkeitä havaitsemalla sekä venymän että puristuksen yhden mikrovenymän tarkkuudella.

Yleisimmin käytetty tyyppi siviili- ja geoteknisessä rakentamisessa on värinälangan (VW) venymämittari . Sen toimintaperiaate on tyylikäs. Anturin sisällä oleva jännitetty teräslanka värisee luonnollisella taajuudella. Kun ympäröivä rakenne muuttaa muotoaan, vaijerin jännitys muuttuu ja sen resonanssitaajuus muuttuu. Tämä taajuusmuutos muuttuu suoraan jännityslukemaksi. Koska taajuus on immuuni kaapelin resistanssin poikkeamiselle ja jännitteen vaihteluille, VW-mittarit säilyttävät tarkkuuden yli 1 000 metrin kaapeleiden ja vuosikymmenien mittausjaksojen aikana – kaksi ehtoa, jotka rutiininomaisesti hylkäävät resistiiviset foliomittarit pysyvään infrastruktuurin valvontaan.

Kun tämä perusta on luotu, tässä nämä anturit tekevät tärkeintä työtään.

Missä venymäantureita käytetään rakentamisessa – kuusi kriittistä sovellusta

1. Sillat ja kohotetut rakenteet

Siltapalkkien, kansilaattojen ja laakerialueiden pinta-asennettavat ja pintahitsatut venymämittarit seuraavat jännitysvastetta, lämpökiertoa ja pitkäaikaista virumista. Ikääntyvien siltojen osalta, joihin kohdistuu lisääntynyt liikennekuormitus tai seisminen jälkiasennus, nämä tiedot antavat tietoa kuormitusluokituspäätöksistä todellisten rakenteellisten todisteiden perusteella konservatiivisten teknisten oletusten sijaan. Se tunnistaa myös osat, joissa esiintyy poikkeavia jännityspitoisuuksia – ensimmäinen paikallisen väsymisvaurion indikaattori.

2. Betonin valut ja massarakenteet

Upotuksen venymämittarit valetaan suoraan tuoreeseen betoniin rakentamisen aikana. Ne tarkkailevat kovettumisjännitystä, lämpögradientteja massan betonissa ja pitkäaikaista painumista – kaikkia prosesseja, joihin ei päästä lainkaan kaatamisen jälkeen. Patorakentamisessa, paksuissa siltojen tukipisteissä ja suurissa perustuslaatoissa sisäiset lämpögradientit hydraation aikana voivat synnyttää vetojännitystä, joka halkeilee betonin sisältä. Upotetut mittarit havaitsevat nämä olosuhteet reaaliajassa, jolloin urakoitsijat voivat säätää kovettumismenettelyjä ennen vaurioiden syntymistä. Tämä tekee upottamisen seurannasta laadunvalvontatyökalun rakentamisen aikana, ei vain tarkastustyökalua sen jälkeen.

3. Syväperustukset ja paalujärjestelmät

Harjaraudan venymämittarit asennetaan linjaan raudoitustankojen kanssa paaluhäkin asennuksen yhteydessä, minkä jälkeen ne valetaan paaluun. Ne mittaavat todellisen kuorman siirtymisen paalun päästä alla oleviin kantaviin kerroksiin – tietoja, joita ei muuten ole mahdollista saada paalun betonoinnin jälkeen. Tämä vahvistaa suoraan hankkeen perustusten suunnitteluvaiheessa tehdyt geoteknisen suunnittelun oletukset. Korkeiden rakennusten, siltapilareiden ja kaikkien rakenteiden, joissa perustuksen suorituskyky on kriittinen, tämä varmistusvaihe sulkee mallin ennusteen ja maan todellisen tuottaman eron.

4. Tukiseinät ja kaivutuki

Kaupunkialueilla on vaarallisimmat valvontahaasteet syvällä kaivutöissä. Sotilaspaalujen, levypaalujen ja kiinnitysankkureiden venymämittarit tarjoavat jatkuvat lukemat koko kaivausjakson ajan. Ne tunnistavat muutokset maaperän paineessa ja rakennuksen liikkeessä ennen kuin fysikaaliset muutokset tulevat näkyviin. Tiedot auttavat rakennusryhmiä määrittämään tarvittavat suojatoimenpiteet ja päättämään, kuinka nopeasti kaivetaan ja milloin tukirakenteet asennetaan metron rakennustyömaille ja kellarin louhintatyömaille olemassa olevien rakennusten viereen.

5. Tunnelit ja maanalaiset työt

Tunnelin vuorauksiin ja kalliopulttikokoonpanoihin asennetut mittarit havaitsevat ylikuormituksen aiheuttaman konvergenssin – tunnelin halkaisijan asteittaisen pienenemisen, joka johtuu maanpaineesta ajan myötä. Ne ratkaisevat muutokset millimetrin asteikolla, jolloin ne pystyvät tunnistamaan kehittyvän epävakauden kauan ennen kuin tila tulee tarkastajille ilmeiseksi. Pehmeäpohjaisessa tunneloinnissa kaupunkialueiden läpi, joissa pinnan painumisen on pysyttävä millimetritoleranssien sisällä, tämä resoluutio ei ole tekninen parannus. Se on turvallisuusvaatimus.

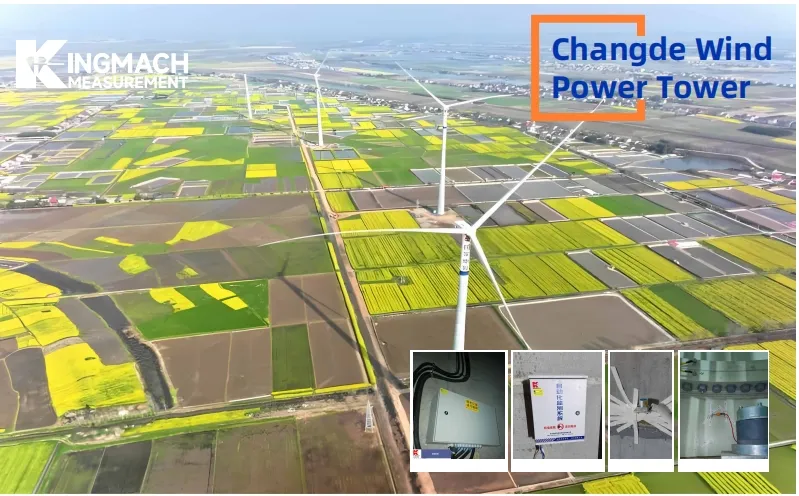

6. Tuulitornit ja korkeat rakenteet

Pintahitsatut venymämittarit tuuliturbiinin tornien laipoissa ja pohjaosissa tarkkailevat tuulitornin käyttöikää hallitsevan syklisen kuormituksen aiheuttamaa väsymisen kertymistä. Jokainen roottorin kierros kohdistaa torniin pienen jännitysjakson. Kahdenkymmenen vuoden aikana nämä syklit ovat miljardeja. Venymätietojen avulla käyttäjät voivat laskea jäljellä olevan väsymisajan tarkasti – siirtymällä kiinteän aikavälin tarkastusaikatauluista kuntoon perustuviin huolto-ohjelmiin, jotka ovat sekä turvallisempia että kustannustehokkaampia.

Kuusi avainetua venymämittarin valvonnasta rakennusprojekteissa

Sovellusten ymmärtäminen on hyödyllistä. Ymmärtäminen, miksi nämä sovellukset oikeuttavat investoinnin, antaa projektitiimille mahdollisuuden tehdä asia sisäisesti ja asiakkaille. Nämä ovat kuusi tärkeintä etua.

Hyöty 1: Rakenteellisten häiriöiden varhainen havaitseminen

Venymämittarit havaitsevat poikkeavia kuormituskuvioita viikkoja tai kuukausia ennen kuin makroskooppiset oireet – halkeilu, taipuma, painuma – tulevat näkyviin. Tämä läpimenoaika muuttaa hätätoimien suunnitelluksi toimenpiteeksi. Hallitun korjauksen ja suunnittelemattoman rakenteellisen sulkemisen välinen taloudellinen ero on tyypillisesti suuruusluokkaa. Turvallisuusero on ehdoton. Varhainen havaitseminen ei pelkästään säästä rahaa. Se vie aikaa insinööreille tehdä tietoon perustuvia päätöksiä reaktiivisten päätösten sijaan.

Hyöty 2: Suunnitteluoletusten validointi

Mikään rakennemalli ei ole täydellinen kopio todellisuutta. Maaperän käyttäytyminen, kuorman jakautuminen, liitoksen suorituskyky ja materiaalin vaihtelevuus aiheuttavat aukkoja suunnittelulaskelmien ennustamisen ja rakenteen todellisen kokemisen välille. Todellisista kuormista saadut venymämittaritiedot tarjoavat palautteen, joka sulkee nämä aukot. Tämä validointi on erityisen arvokasta ensiluokkaisissa projekteissa, monimutkaisissa pohjaolosuhteissa tai innovatiivisissa rakennegeometrioissa – juuri tilanteissa, joissa suunnittelun epävarmuus on suurin ja virheellisyyden kustannukset suurimmat.

Etu 3: Jatkuva reaaliaikainen data omaisuuden koko elinkaaren ajan

Säännöllinen manuaalinen tarkastus antaa tilannekuvan. Verkotettu venymäantureiden ryhmä tarjoaa jatkuvan kalvon. Dataloggereihin ja visualisointialustoihin yhdistetyt mittarit tarjoavat 24/7 lukemia konfiguroitavilla hälytyskynnyksillä. Projektien omistajat voivat seurata rakenteiden kuntoa mistä tahansa, mikä on merkittävä toiminnallinen etu kansainvälisille omaisuudenomistajille, jotka hallinnoivat infrastruktuuria useilla maantieteellisillä alueilla. Etäseuranta vähentää myös kalliiden asiantuntijakäyntien tiheyttä paikan päällä, mikä säästää suoraan suurissa, maantieteellisesti hajallaan olevissa projekteissa.

Hyöty 4: Säännösten noudattamisen ja turvallisuusraportoinnin tuki

Sääntelyviranomaiset monilla lainkäyttöalueilla vaativat nyt dokumentoitua rakenteellista seurantaa patojen, suurten siltojen ja korkeiden perustusten käyttölupien ehtona. Venymämittarijärjestelmät tuottavat aikaleimattuja, kalibroituja tietueita, jotka täyttävät nämä vaatimukset. Ne tarjoavat myös todistusaineistoa, jota tarvitaan tapausten tutkinnassa, vakuutuskorvauksissa ja vastuun arvioinnissa. Monissa säädösympäristöissä toimiville projektiomistajille kansainvälisesti kalibroituihin antureihin rakennettu johdonmukainen valvontaprotokolla yksinkertaistaa vaatimusten noudattamista huomattavasti.

Etu 5: Pidentynyt omaisuuden käyttöikä tietopohjaisen ylläpidon avulla

Rakenteet, joita ylläpidetään todellisten kuntotietojen mukaan kiinteiden aikavälein sijaan, välttävät kaksi symmetristä virhettä: ennenaikaisen käytöstä poistamisen (rakenteen, jolla on vielä vuosia turvallista käyttöikää jäljellä) ja viivästyneen toimenpiteen (rakenteen jatkaminen sen jälkeen, kun ylläpito maksaa enemmän kuin vaihto). Anturitietoiset huoltostrategiat ovat jatkuvasti pidentäneet infrastruktuurin käyttöikää vuosilla tai vuosikymmenillä suurissa infrastruktuuriohjelmissa maailmanlaajuisesti. Anturiinvestoinnin tuotto kasvaa omaisuuden käyttöiän aikana.

Etu 6: Vakuutus- ja vastuuriskin vähentäminen

Tämä hyöty saa vähemmän huomiota teknisessä kirjallisuudessa kuin se ansaitsee. Projektien vakuuttajat, toimiluparahoittajat ja infrastruktuurilainaluokituslaitokset tunnustavat dokumentoidut rakenteelliset seurantaohjelmat enenevässä määrin todisteeksi aktiivisesta riskienhallinnasta. Tällä tunnustuksella on mitattavissa olevia vaikutuksia: vakuutusmaksujen aleneminen, edullisemmat lainaehdot ja sijoittajien vahvempi luottamus pitkäaikaisiin infrastruktuuritoimiin. Hankkeiden kehittäjille anturijärjestelmä ei ole vain tekninen työkalu. Se on rahoitushallinnon väline.

Oikean venymämittarin valitseminen rakennusprojektiisi

Oikean mittarityypin valinta seuraa kahta kysymystä: Milloin se asennetaan suhteessa rakentamiseen? Mitä materiaalia ja rakenneosaa se valvoo?

Projektin skenaario	Suositeltu mittarityyppi	Keskeinen syy
Uusi betonivalu (perustukset, padot, laatat)	Upotettu VW venymämittari	Asennettu ennen kaatamista; ei pääsyä sen jälkeen
Olemassa oleva betoni tai rakennuspuu	Pinta-asennus VW-venymämittari	Pultattu tai liimattu ilman rakenteellisia toimenpiteitä
Teräspalkit, siltapalkit, tornilaipat	Pintahitsattu VW venymämittari	Hitsattu liitos kestää tärinää ja syklisiä kuormia
Raudoitus- ja paaluraudoitusvalvonta	Harjatangon jännitysmittari	Mittaa aksiaalisen kuorman suoraan tangon sisällä

Tyypin valinnan lisäksi useimpiin kansainvälisiin hankkeisiin liittyy kaksi muuta seikkaa. Ensinnäkin älykkäät ja digitaaliset lähtövaihtoehdot – mallit, joissa on RS-485-lähtö ja sisäiset lämpötilakompensaatiot – integroituvat suoraan IoT-dataloggereihin ja keskitettyihin valvontaalustoihin. Monet infrastruktuurin tarjousspesifikaatiot edellyttävät nyt nimenomaisesti digitaalisia anturilähtöjä, erityisesti smart-city- ja suurissa liikenneprojekteissa. Toiseksi tehdaskalibrointitodistukset ovat välttämättömiä säädöstenmukaisuuden ja vakuutusasiakirjojen kannalta. Ostajien tulee varmistaa kalibroinnin jäljitettävyys ennen hankintaa, erityisesti hankittaessa antureita rajojen yli.

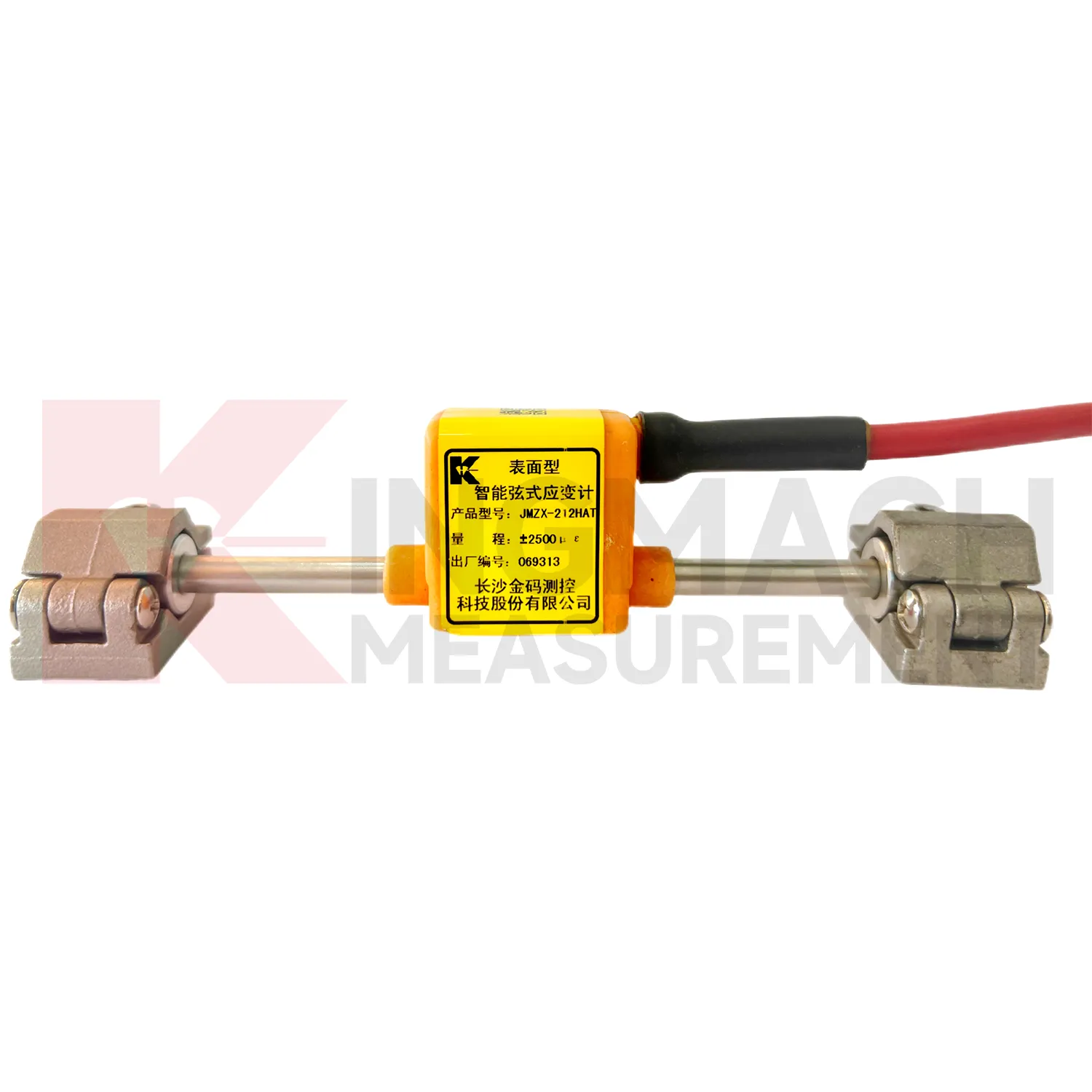

Insinööreille, jotka määrittelevät venymämittareita infrastruktuuriprojekteihin, Kingmachin tärylangan venymämittarivalikoima kattaa pinta-, upotus-, hitsaus- ja raudoitusten jännitysmittarikokoonpanot – älykkäillä digitaalisilla lähtövaihtoehdoilla, jotka on suunniteltu integroitaviksi nykyaikaisten valvontajärjestelmien kanssa.

Johtopäätös

Kuormitettu rakenne kommunikoi aina. Se kommunikoi mikrodeformaatioiden kautta, joita mikään tarkastajan silmä ei voi havaita eikä mikään visuaalinen tutkimus voi mitata. Venymämittarit ovat välineitä, jotka tekevät viestinnästä ymmärrettävää – muuttavat mekaanisen rasituksen tiedoiksi, joita insinöörit ja omaisuuden omistajat tarvitsevat tehdäkseen järkeviä päätöksiä.

Edut ulottuvat paljon instrumentointihuoneen ulkopuolelle. Varhainen havaitseminen säästää ihmishenkiä ja budjetteja. Suunnittelun validointi parantaa tulevien projektien laatua. Jatkuva valvonta mahdollistaa etävalvonnan missä tahansa mittakaavassa. Säännösten noudattamisesta tulee pikemminkin dokumentoitava kuin oletettu. Huolto pidentää omaisuuden käyttöikää. Ja rahoitusriskien hallinta paranee tavalla, joka näkyy niin vakuutuksenantajille kuin sijoittajillekin.

Oikein määritetty ja oikein asennettu oikea anturi ei vain tallenna rakenteen toimintaa. Se antaa jokaiselle sidosryhmälle – insinöörille, omistajalle, sääntelijälle ja vakuutuksenantajalle – luottamusta tietää, että rakenne toimii niin kuin sen pitääkin, ja varoituksen, jota he tarvitsevat, kun näin ei ole.

Jos määrität antureita tulevaan projektiin, ota yhteyttä Kingmachin tekniseen tiimiin ja kerro projektisi parametreista anturin valintasuosituksen saamiseksi, joka on räätälöity rakennetyyppisi, asennusolosuhteiden ja valvontatavoitteiden mukaan.
