Tärinä langan venymämittari vs. sähköinen venymämittari: tärkeimmät erot

1. Oikean venymämittarin valinta suunnitteluprojekteissa

Infrastruktuurin rakenteellisen terveysvalvonnan (SHM) maailmanlaajuinen kysyntä kasvaa nopeasti. Tarkalla venymämittauksella on keskeinen rooli projektin turvallisuuden, pitkän aikavälin kestävyyden ja säädöstenmukaisuuden varmistamisessa. Projektipäälliköt valitsevat tyypillisesti kahdesta päätekniikasta: värähtelevän langan venymämittarin (VWSG) ja sähköisen venymämittarin (ESG). Tämä artikkeli tarjoaa kattavan venymämittarin vertailun, joka auttaa insinöörejä, urakoitsijoita ja hankintatiimejä valitsemaan oikean ratkaisun omiin projekteihinsä.

2. Toimintaperiaatteet: Miten kukin tekniikka mittaa rasitusta

2.1 Tärisevä langan venymämittari (VWSG)

VWSG toimii anturin sisällä olevan kiristetun johdon taajuuden muutokseen perustuen. Rakenteellinen jännitys aiheuttaa jännitysvaihtelun tässä langassa, mikä johtaa sitten mitattavissa olevaan taajuusmuutokseen. Tämä tuotettu signaali on luonnostaan ​​digitaalinen, mikä tarkoittaa, että se pysyy vakaana, vaikka se lähetetään pitkiä matkoja. Tärkeä näkemys insinööreille on, että tämä taajuuspohjainen signaali on luonnostaan ​​digitaalinen ja pysyy erittäin vakaana, vaikka se lähetetään pitkiä matkoja. Tämä on VWSG-tekniikan keskeinen etu ankarissa ympäristöissä.

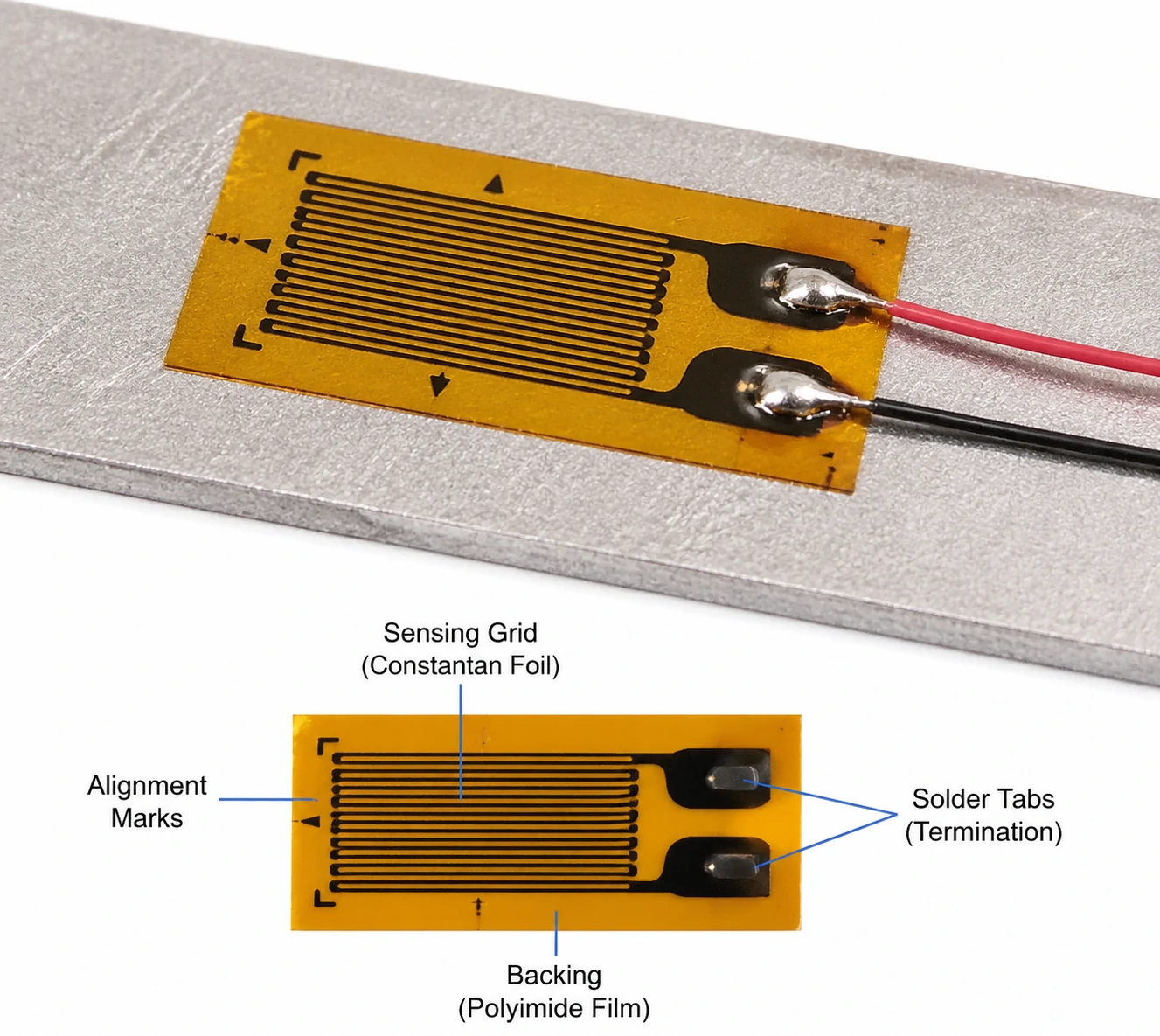

2.2 Sähköinen venymämittari (ESG)

Sähköinen venymämittari tai vastusvenymämittari toimii sähköisen vastuksen muutoksen perusteella. Fyysinen rasitus aiheuttaa tämän vastuksen muutoksen, jonka Wheatstonen siltapiiri sitten muuntaa mitattavissa olevaksi jännitteeksi. Tämä analoginen järjestelmä vaatii huolellista signaalin käsittelyä ja vahvistusta käyttökelpoisen datan tuottamiseksi. Keskeinen näkemys on, että ESG on erinomainen havaitsemaan mikroskooppisia muutoksia, mutta se on huomattavasti herkempi ympäristön häiriöille.

3. Suorituskyvyn vertailu: tarkkuus, vakaus ja herkkyys

3.1 Mittaustarkkuus

Sähköinen venymämittari tarjoaa korkean lyhyen aikavälin tarkkuuden. Sitä vastoin värähtelevä langan venymämittari tarjoaa poikkeuksellisen luotettavan pitkän aikavälin tarkkuuden.

3.2 Pitkäaikainen vakaus

VWSG on erinomainen monivuotisissa valvontaprojekteissa, koska sen fyysinen mekanismi vastustaa luonnostaan ​​ajautumista. ESG on usein vaikeuksissa pitkäaikaisissa sovelluksissa. ESG on erittäin altis signaalin ajautumiseen ja haitallisiin lämpötilavaikutuksiin ajan myötä.

3.3 Herkkyys ja resoluutio

ESG tarjoaa erinomaisen herkkyyden, joten se sopii paremmin mikrovenymän mittaamiseen, laboratoriotestien suorittamiseen ja dynaamisten mittausmuutosten tallentamiseen. VWSG toimii hieman pienemmällä resoluutiolla, mikä tekee siitä ihanteellisen staattisten ja hitaasti muuttuvien kuormien valvontaan.

4. Ympäristöön sopeutumiskyky: kumpi toimii paremmin ankarissa olosuhteissa?

4.1 Lämpötilankestävyys

Lämpötilan muutokset vaikuttavat kaikkiin rakenteellisiin kunnonvalvontaantureisiin. VWSG:ssä on sisäänrakennettu lämpötilan kompensointi, mikä virtaviivaistaa tiedonkeruuprosessia. ESG vaatii ulkoisia kompensointimekanismeja tietojen eheyden ylläpitämiseksi lämpötilan vaihteluiden aikana.

4.2 Kosteus, korroosio ja pöly

VWSG on täysin tiivis elementtejä vasten, mikä tekee siitä erittäin sopivan sulautettuihin sovelluksiin. ESG on erittäin herkkä asennuksen laadulle ja vaatii huomattavaa ulkoista suojaa kestääkseen kosteuden ja pölyn.

4.3 Sähkömagneettiset häiriöt (EMI)

VWSG on täysin immuuni sähkömagneettisille häiriöille, koska se perustuu taajuussignaaliin. ESG on edelleen erittäin herkkä EMI:lle, koska se lähettää analogisen signaalin. Tämä immuniteetti tarjoaa vahvan myyntikulman VWSG-anturien hyödyntämiselle suurissa infrastruktuuriprojekteissa. Ne toimivat poikkeuksellisen hyvin rannikkoalueilla, maanalaisissa tunneleissa ja suurissa padoissa.

5. Asennus ja huolto: käytännön huomioita insinööreille

5.1 Asennuksen monimutkaisuus

ESG vaatii huolellisen asennusprosessin. Tekniikkojen on suoritettava pinnan tarkka valmistelu ja varmistettava kriittinen liimaus tarkkuuslukemien saavuttamiseksi. VWSG tarjoaa paljon vankemman asennuskokemuksen. Työntekijät voivat helposti mukauttaa VWSG:n suoraan betoniin upottamatta anturia vaarantamatta.

5.2 Huoltovaatimukset

ESG:llä on suurempi vikariski kentällä. Käyttäjien on kalibroitava säännöllisesti, jotta ESG toimii oikein. VWSG vaatii minimaalista huoltoa asennuksen jälkeen. Tämä kestävyys johtaa VWSG:n erittäin pitkän käyttöiän.

6. Tiedonhankinta- ja seurantajärjestelmien yhteensopivuus

6.1 Signaalin siirto

VWSG hoitaa vaivattomasti pitkän matkan lähetyksen ja lähettää tarkkoja signaaleja useiden kilometrien päähän. ESG kamppailee pitkien kaapelien kanssa, ja signaalikohina rajoittaa sitä voimakkaasti.

6.2 Integrointi SHM-järjestelmien kanssa

Molemmat anturityypit tarjoavat integraation nykyaikaisiin rakenteellisiin kunnonvalvontaverkkoihin. Ne varmistavat yhteensopivuuden tavallisten tiedonkeruulaitteiden kanssa. Ne yhdistyvät saumattomasti IoT-valvontaalustoihin ja etävalvontajärjestelmiin. Tämä yhteentoimivuus tarjoaa loistavan mahdollisuuden esitellä asiakkaille täydellisiä valvontaratkaisuja.

7. Tyypilliset sovellukset: Missä jokainen anturi toimii parhaiten

7.1 Tärinälangan venymämittarisovellukset

• Padot ja vesivoimalat
• Sillat ja tunnelit
• Syvät perustat
• Rinteet ja geotekninen seuranta

7.2 Sähköisen venymämittarin sovellukset

• Laboratoriotestit
• Ilmailu- ja autoteollisuus T&K
• Lyhytaikainen rakennetestaus
• Korkeataajuiset dynaamiset mittaukset

8. Kustannukset vs. arvo: Lyhyen aikavälin budjetti vs. pitkän aikavälin ROI

Kun analysoidaan tärisevän langan ja vastuksen venymämittarin vaihtoehtoja, joukkueiden on katsottava alkuperäistä ostohintaa pidemmälle. ESG tarjoaa alhaisemmat alkukustannukset. Toistuva huolto ja vaihdot johtavat kuitenkin paljon korkeampiin ESG:n elinkaarikustannuksiin. VWSG vaatii suurempaa etukäteissijoitusta. Ajan myötä VWSG tarjoaa alhaisemmat huolto- ja vaihtokustannukset. Tärkeä hankintanäkemys on, että kokonaiskustannuksilla (TCO) on huomattavasti suurempi merkitys suurissa, monivuotisissa projekteissa.

9. Päätösopas: Oikean venymämittarin valitseminen projektiisi

9.1 Avainten valintakriteerit

Hankintatiimien on arvioitava useita keskeisiä tekijöitä ennen lopullisen anturin valinnan tekemistä. Sinun on otettava huomioon hankkeen kokonaiskesto ja erityiset ympäristöolosuhteet työmaalla. Sinun on myös määritettävä vaadittu tarkkuus, esitettävä tiukat budjettirajoituksesi ja arvioitava asennuksen yleistä toteutettavuutta.

9.2 Pikavertailutaulukko

Tekijä	Tärinä lanka	Sähköinen
Vakaus	Erinomainen	Keskimäärin
Herkkyys	Keskimäärin	Erinomainen
Kestävyys	Erinomainen	Matala
Hinta (alkuperäinen)	Korkeampi	Alentaa

10. Johtopäätös: teknologian sovittaminen projektin tarpeisiin

Rakenteellisia antureita valittaessa ei yksinkertaisesti ole olemassa "yksi kokoa" ratkaisua. Yhteenvetona voidaan todeta, että VWSG on erinomainen valinta pitkäaikaiseen valvontaan ankarissa ympäristöissä. ESG on edelleen paras työkalu erittäin tarkkoihin, lyhytaikaisiin testaussovelluksiin.

Pyydämme lukijoita pyytämään teknistä konsultaatiota suunnittelutiimimme kanssa. Voimme auttaa sinua saamaan räätälöityjä anturiratkaisuja ja keskustelemaan syvällisesti erityisistä projektivaatimuksistasi. Ota yhteyttä, niin saat räätälöidyn jännityksenvalvontaratkaisun seuraavaa infrastruktuuriprojektiasi varten.

[Ota yhteyttä nyt!]

UKK

1. Mikä on tärkein ero tärisevän langan venymämittarin ja sähköisen venymämittarin välillä?

Suurin ero on niiden toimintaperiaatteissa. VWSG käyttää jännityksen mittaamiseen jännitteen taajuusmuutosta, kun taas ESG mittaa jännitystä sähkövastuksen muutoksen kautta.

2. Mikä venymäliuska on parempi pitkän aikavälin infrastruktuuriprojekteihin?

Värähtelevä langan venymämittari on parempi pitkäaikaisiin projekteihin. Siinä on luontainen vastustuskyky signaalin ajautumista vastaan ​​ja se kestää helposti ankarat ympäristöolosuhteet useiden vuosien ajan.

3. Miksi sähköiset venymämittarit kamppailevat pitkän matkan signaalinsiirron kanssa?

Sähköiset venymämittarit antavat analogisen jännitesignaalin. Tämä analoginen signaali heikkenee pitkien kaapelien aikana ja poimii helposti sähkömagneettisia häiriöitä (EMI) ja signaalikohinaa.

4. Voinko upottaa sähköisiä venymäantureita suoraan betoniin?

Vaikka mahdollista, sitä ei suositella ilman kattavaa ulkoista suojausta. VWSG:t ovat täysin tiiviitä ja luonnostaan ​​kestäviä, mikä tekee niistä alan standardin suoralle betoniupotukselle.

5. Mikä vaihtoehto tarjoaa paremman sijoitetun pääoman tuoton (ROI)?

Lyhytaikaisissa tai laboratorioprojekteissa ESG tarjoaa paremman sijoitetun pääoman tuottoprosentin alhaisempien alkukustannusten ansiosta. Suurissa tai monivuotisissa infrastruktuuriprojekteissa VWSG tarjoaa huomattavasti paremman sijoitetun pääoman tuottoprosentin, koska sen kokonaiskustannukset ovat alhaisemmat minimaalisten huolto- ja vaihtotarpeiden vuoksi.
