Mikä on värähtelevä langan venymämittari? Edut, käyttötarkoitukset ja rajoitukset

Kuvittele silta-insinööri istumassa toimistossa ja katsomassa rakenteellista dataa, joka virtaa sisään syvälle betonilaitureihin upotetuista antureista yli kymmenen vuotta sitten. Lukemat ovat edelleen tarkkoja ja signaali on edelleen vakaa. Tämä pitkän aikavälin luotettavuustaso ei ole onnellinen sattuma. Se on tulosta oikean tekniikan valinnasta työhön.

Tämän kestävyyden takana oleva työhevonen on värähtelevä langan venymämittari. Tämä anturi on jatkuvasti kestänyt kilpailevia teknologioita vaativissa ympäristöissä. Tässä artikkelissa kerrotaan tarkasti, kuinka tärylangan venymämittari toimii, arvioidaan sen ydinetuja ja rehellisiä rajoituksia ja auttaa sinua yhdistämään oikean anturityypin seuraavaan projektiisi.

Mikä on värähtelevä langan venymämittari?

Ymmärtääksemme anturin, meidän on ensin määritettävä, mitä se mittaa. Maa- ja geoteknisessä suunnittelussa "venymä" viittaa pieneen määrään muodonmuutoksia, joita materiaali kokee, kun se altistuu jännitykselle tai kuormitukselle. Tämän rasituksen mittaaminen on elintärkeää. Se kertoo insinööreille, jos silta taipuu liikaa, jos pato asettuu epätasaisesti tai jos tunnelin vuoraus ottaa vaarallisen paineen.

Värinälangan (VW) venymämittari mittaa tämän muodonmuutoksen käyttämällä loistavan yksinkertaista toimintaperiaatetta. Mittarin kotelon sisällä on jännitetty teräslanka. Kun sähköpulssi virittää tämän johdon, se resonoi tietyllä taajuudella, joka on suoraan verrannollinen sen jännitteeseen. Kun mittarin ympärillä oleva rakennemateriaali muuttaa muotoaan, se venyttää tai puristaa mittarin runkoa, mikä muuttaa sisäisen johtimen jännitystä ja sen resonanssitaajuutta. Tämä taajuusmuutos muunnetaan sitten tarkaksi venymälukemaksi.

Tämä taajuuspohjainen signaali on erittäin vankka. Toisin kuin perinteiset resistiiviset (folio) venymämittarit, jotka perustuvat jännitteen muutoksiin, jotka voivat heiketä matkan kuluessa, värähtelevä johdinsignaali kulkee vaivattomasti pitkiä johtoja. Tämä tekee VW-mittarista äärimmäisen rakenteellisen kunnonvalvontaanturin ankariin ympäristöihin ja usean vuoden käyttöön.

Erilaisten rakennusskenaarioiden mukauttamiseksi näitä antureita on tyypillisesti kolmessa pääkokoonpanossa: pinta-asennus, upotettu ja pintahitsattu.

Tärinälangan venymäanturien tyypit

Oikean mittarityypin valinta riippuu täysin projektin vaiheesta ja käytetyistä materiaaleista.

Pintamalli: Insinöörit pultaavat tai epoksiliittävät nämä mittarit suoraan betoni-, teräs- tai puupintoihin rakentamisen jälkeen. Ne ovat paras valinta rakentamisen jälkeiseen seurantaan tai jälkiasennusprojekteihin. Tärkeä esimerkki on JMZX-212HAT/HB Älykäs tärisevän langan venymämittari, joka tarjoaa korkean tarkkuuden olemassa olevaan infrastruktuuriin.

Upotusmalli: Työntekijät valavat nämä mittarit suoraan tuoreeseen betoniin. Anturista tulee pysyvästi osa rakennetta. Ne soveltuvat ihanteellisesti patojen, paalutusperustojen ja massabetonivalujen valvontaan.

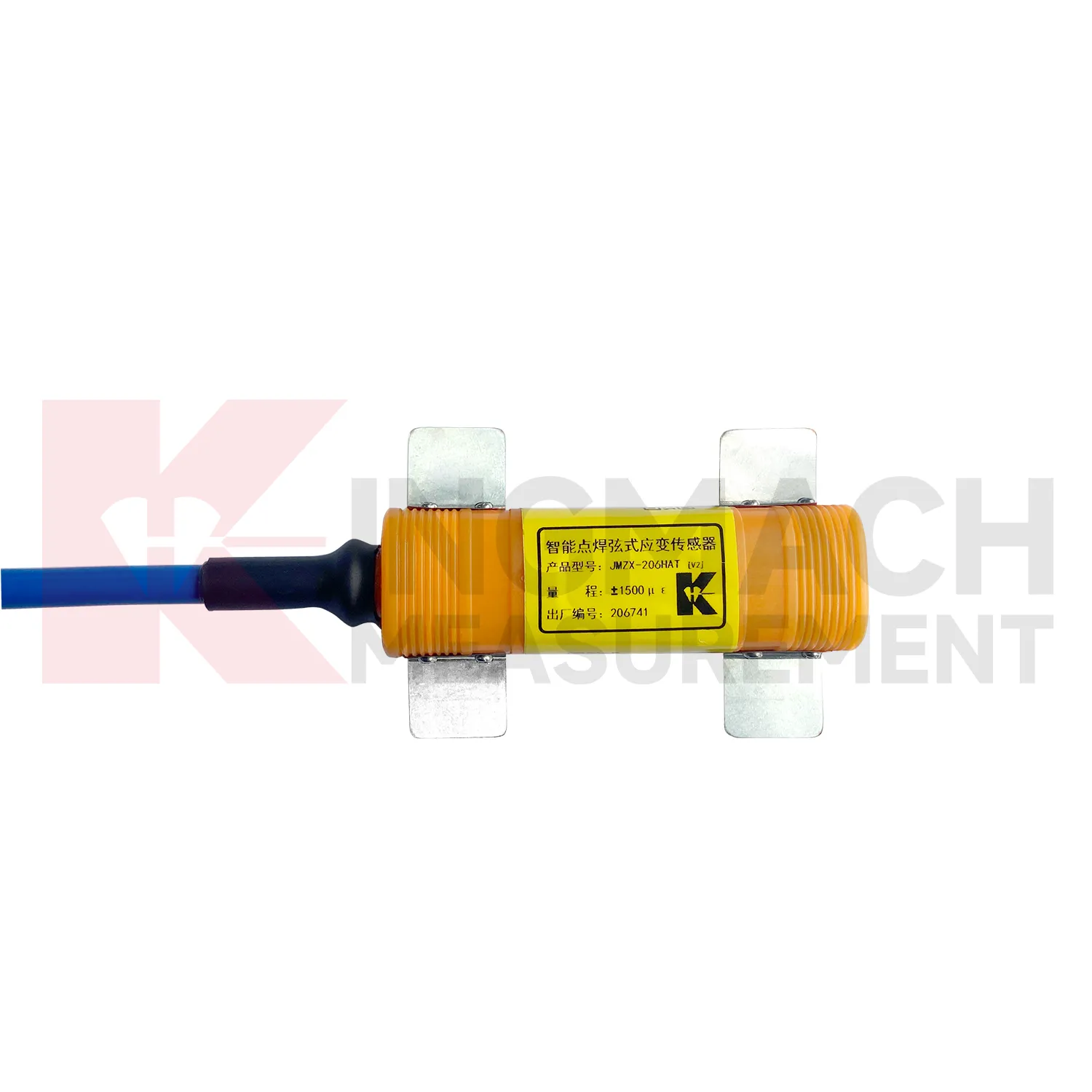

Pintahitsattu malli: Teknikot hitsaavat nämä suoraan teräsosiin, kuten siltapalkkiin, teräspaaluihin ja tuulitornin laippoihin. Hitsausliitos kestää tärinää ja syklistä kuormitusta paljon paremmin kuin liimaliitokset.

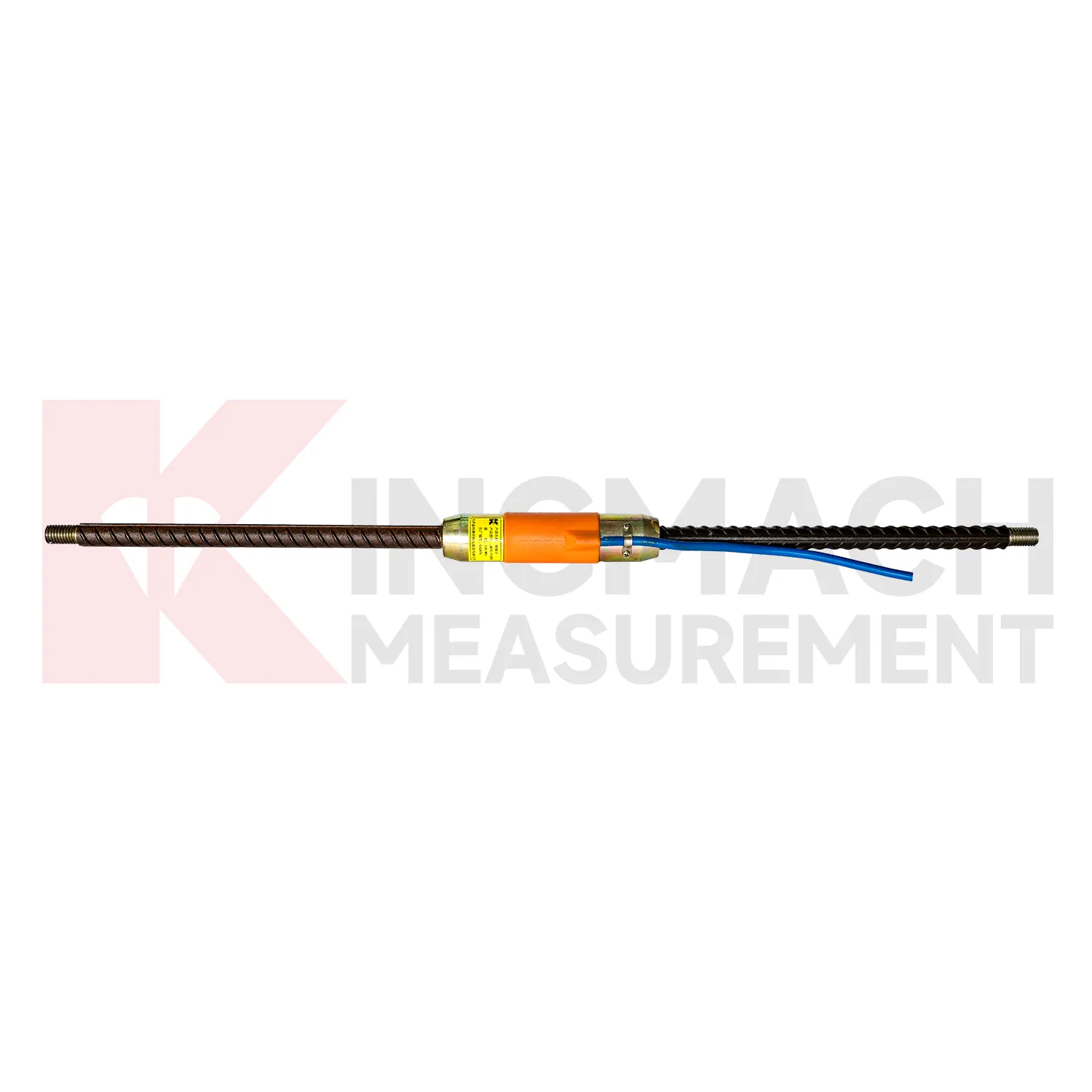

Harjaraudan jännitysmittarit: Rakennustyöntekijät asettavat nämä ontot putkimaiset anturit linjaan vahvistustankojen kanssa. Ne mittaavat suoraan raudoitustangon aksiaalivoiman, mikä on kriittistä paalujen, tukiseinien ja tunnelin vuorausten kunnon ymmärtämiseksi.

Pikavalintaopas

Projektivaihe / materiaali	Suositeltu mittarityyppi	Yhteinen sovellus
Olemassa oleva betoni tai puu	Pinta-asennus	Jälkiasennukset, historiallisten rakennusten valvonta
Tuoreet betonivalut	Upotus	Padot, perustukset, tukiseinät
Nykyiset teräsrakenteet	Pinta hitsattu	Sillat, tuuliturbiinien tornit, teräspaalut
Teräsbetonirakenteet	Harjatangon jännitysmittari	Kantavat paalut, tunneliverhoukset

VW-mittarien tärkeimmät edut

Insinöörit valitsevat tärylankaanturit ensisijaiseksi työkalukseen rakenteiden eheyden tarkkailuun pitkiä aikoja, koska tämä tekniikka tarjoaa pysyvät valvontaominaisuudet. Ensisijaisia ​​etuja ovat mm:

Poikkeuksellinen pitkän aikavälin vakaus: VW-mittarin taajuuslähtö säilyttää täydellisen vakauden, koska kaapelin vastuksen muutokset, liittimen kosteuden tunkeutuminen ja syöttöjännitteen vaihtelut eivät vaikuta sen suorituskykyyn. Nämä ongelmat vaivaavat usein resistiivisiä mittareita ajan myötä, mutta VW-anturit pysyvät vakaina vuosikymmeniä.

Vahva EMI/RFI-immuniteetti: Rakennustyömailla syntyy sähköisesti meluisa ympäristö. Dieselgeneraattorit ja hitsauslaitteet yhdessä voimalinjojen kanssa aiheuttavat häiriöitä. Taajuusalueen signaalit voivat kulkea helposti näiden ympäristöjen läpi, mikä eliminoi kalliiden ja raskaiden kaapelisuojausjärjestelmien tarpeen.

Pitkä kaapeli kulkee: VW-anturit säilyttävät signaalin laatunsa, kun ne toimivat 1 000 metrin kaapelilla, joka ulottuu tämän etäisyyden ulkopuolelle. Tämän ansiosta insinöörit voivat reitittää kaikki tiedot takaisin yhteen keskitettyyn tiedonkeruulaitteeseen suurilla pado- tai tunneleilla.

Laaja käyttölämpötila-alue: Anturit ylläpitävät toimintakykynsä äärimmäisillä lämpötila-alueilla pakkasalppialueilta trooppisen infrastruktuurin rakennustyömaihin, mikä mahdollistaa niiden käytön vakiovalvontajärjestelmänä geoteknisissä sovelluksissa kaikkialla maailmassa.

Sisäänrakennetut termistorit: Useimmissa nykyaikaisissa VW-mittareissa on sisäinen termistori, joka toimii sisäänrakennettuna termistorina. Järjestelmä käyttää yhtä kaapelia lämpötilatietojen toimittamiseen, mikä mahdollistaa automaattiset lämpötilan säädöt, jotka parantavat kerättyjen tietojen laatua.

Digitaaliset ja älykkäät vaihtoehdot: Nykypäivän älykkäät mallit käyttävät HAT- ja HB-liitteitä osoittamaan kykynsä yhdistää perinteiset järjestelmät nykyaikaisiin Industrial 4.0 -toimintoihin. Laitteet tarjoavat RS-485-lähtötoiminnot, sisäänrakennetut tiedontallennusominaisuudet ja saumattoman yhteyden nykyisiin IoT-tiedonkeruulaitteisiin ja SCADA-järjestelmiin.

Tärinälangan venymäanturien projektisovellukset

Värähtävät langan venymämittarit toimivat nykyaikaisen infrastruktuurin hermostona. Ne tarjoavat kriittistä tietoa useista maa- ja vesirakennusprojekteista.

Silta ja viadukti: Insinöörit käyttävät pinta-asennus- ja hitsausmittareita palkkien taipumisen, laakerikuormien ja lämpölaajenemisen tarkkailuun projekteissa, jotka vaativat erityistä huomiota sekä pitkäjänteisissä rakenteissa että vilkkaissa järjestelmissä.

Padot ja hydrauliset rakenteet: Insinöörien massabetonirakenteisiin asettamat upotusmittarit seuraavat kolmea perusprosessia, virumis- ja painuma- ja huokospaineen vuorovaikutusta alusta aina rakenteen useita vuosikymmeniä kestävän käyttöiän loppuun.

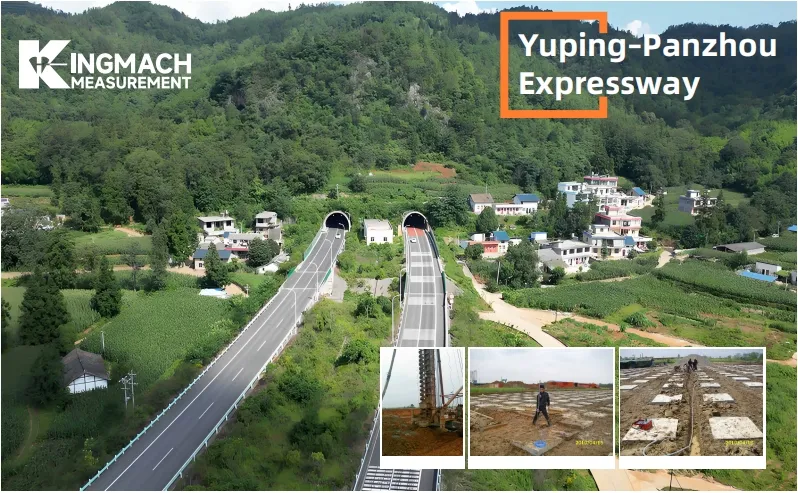

Tunnelit ja maanalaiset työt: Mittarit, jotka insinöörit asentavat tunnelin vuorauksiin ja kalliopultteihin, tarkkailevat ylikuormituspaineen aiheuttamaa lähentymistä. Järjestelmä varoittaa suunnitteluryhmiä etukäteen tapahtuvista rakenteellisista muutoksista, ennen kuin he voivat havaita näkyvää halkeilua.

Korkeat rakennukset ja perustukset: Terästangon venymämittarit ja upotusmittarit syvässä perustuksissa varmistavat suunnittelun aikana tehdyt kuormansiirtooletukset. Ne sulkevat geoteknisen ennusteen ja rakennustodellisuuden välisen kuilun.

Tuulivoimaloiden tornit: Tornin laippoihin kiinnitetyt pintahitsatut mittarit valvovat tuuliturbiinien tornien väsymiskriittisiä liitoksia tuulikuormituksen aikana. Tämän kehityksen merkitys on kasvanut, koska maalla ja merellä sijaitsevat tuulipuistot laajenevat ympäri maailmaa.

Tukiseinät ja rinteet: Hajautetut mittarijärjestelmät tarkkailevat maamassan liikettä samalla, kun ne seuraavat progressiivisen vian prosessia mittausominaisuuksiensa avulla. Kerätyt tiedot kuuluvat olennaisen tiedon luokkaan, joka suojaa rautatie- ja maantiepenkereitä mahdollisilta vaaroilta.

Rajoitukset ja rehelliset kompromissit

Mikään anturi ei ole täydellinen jokaiseen käyttötarkoitukseen. VW-venymäanturien rajoitusten ymmärtäminen varmistaa, että valitset työhön oikean työkalun.

Ei sovellu dynaamisiin mittauksiin: VW-mittarit mittaavat kvasistaattista jännitystä, koska ne havaitsevat vain hitaasti muuttuvat liikkeet. Jos haluat valvoa suurtaajuisia tärinöitä, jotka ylittävät 1–2 Hz, sinun on käytettävä joko kiihtyvyysantureita tai resistiivisiä kalvomittareita.

Korkeammat yksikkökustannukset: Tarkka valmistusprosessi yhdessä VW-mittarin sisäisten elektronisten komponenttien kanssa johtaa korkeampiin kustannuksiin verrattuna yksinkertaisiin foliomittareihin. Kustannukset ovat perusteltuja, kun niitä käytetään pysyviin asennuksiin, mutta ne jäävät tarpeettomiksi tilapäisissä laboratoriokokeissa.

Vaatii yhteensopivan lukulaitteiston: VW-signaalit tarvitsevat erityisiä lukuyksiköitä tai dataloggereita, jotka vastaavat niiden taajuusvaatimuksia. Hankintatiimien on tarkistettava budjettirajoitukset ja yhteensopivuustarpeet suunnitteluprosessinsa alussa.

Upotusmittarit eivät ole palautettavissa: Upotusmittarista tulee pysyvä betoniin asennuksen jälkeen. Järjestelmässä on pysyviä asennusvirheitä, koska niitä ei voida korjata. Järjestelmä vaatii tehdaskalibroinnin ja asiantuntevan asennuksen, koska nämä kaksi elementtiä takaavat järjestelmän oikeanlaisen toiminnan.

Äärimmäinen pitkän aikavälin kalibrointipoikkeama: Vaikka VW-anturit ovat poikkeuksellisen vakaita, ne voivat kokea pieniä kalibrointivirheitä äärimmäisillä usean vuosikymmenen ajanjaksoilla. Insinöörien tulee tarkistaa julkaistut ajautumisspesifikaatiot projekteille, jotka kestävät yli 20–30 vuotta ilman suunniteltua uudelleenkalibrointia.

VW vs. muut anturitekniikat

Miten tärisevän langan venymämittari vertaa vaihtoehtoisia rakenteellisia kunnonvalvontaantureita?

VW vs. resistiiviset (kalvo) mittarit: VW-mittarit saavuttavat helposti tarkkuuden pitkillä kaapeleilla ja pitkillä aikajaksoilla. Foliomittarit voittaa alhaisemmilla alkukustannuksilla ja korkeataajuisella dynaamisella vasteella.

VW vs. Fiber Optic (FBG) -mittarit: FBG-anturit ovat erinomaisia ​​hajautetussa tunnistuksessa yhtä jatkuvaa kuitua pitkin ja tarjoavat erittäin pitkän matkan lähetyksen. VW-anturit hyötyvät kokonaiskustannuksista, ekosysteemin kypsyydestä ja lukulaitteiston vaihtamisen helppoudesta.

VW vs. MEMS-anturit: MEMS (Micro-Electro-Mechanical Systems) loistaa korkeataajuisissa, dynaamisissa sovelluksissa. VW-tekniikka on edelleen erinomainen valinta staattiseen ja kvasistaattiseen jatkuvaan valvontaan.

Teknologian vertailutaulukko

Anturin tyyppi	Paras käyttökotelo	Pitkäaikainen vakaus	Tyypillinen infrastruktuurin sopivuus
Tärinä lanka	Hidas, staattisen jännityksen valvonta	Erinomainen (vuosikymmeniä)	Padot, tunnelit, perustukset, raskas siviili
Resistiivinen (folio)	Korkeataajuinen dynaaminen testaus	Huono tai kohtalainen	Laboratoriotestit, lyhytaikainen diagnostiikka
Kuituoptiikka (FBG)	Suuritiheyksiset hajautetut taulukot	Erinomainen	Putkilinjat, massiiviset jatkuvat jännevälit
MEMS	Dynaaminen tärinän ja kallistuksen seuranta	Hyvä	Seisminen valvonta, aktiivinen siltadynamiikka

Asennus parhaat käytännöt

Maa- ja vesirakentamisen anturista mahdollisimman paljon hyötyä vaatii huolellisen asennuksen.

Pinta-asennus: Kunnollinen pinnan valmistelu on pakollista. Hio pinta tasaiseksi ja poista rasva huolellisesti. Varmista, että mittari on suunnattu oikein pääjännitysakselin kanssa ja asenna fyysiset kannet anturien suojaamiseksi rakennusliikenteeltä.

Upotus: Sijoita mittari turvallisesti raudoitushäkkiin ja noudata tiukkoja betonipeitevaatimuksia. Reititä signaalikaapelit huolellisesti, jotta vältytään taittumiselta tai repeytymiseltä betonin valun aikana. Ota aina perustason nollalukema ennen kuin betoni kovettuu.

Pinta hitsattu: Noudata tarkasti hitsauksen laatuvaatimuksia. Anna metallin läpikäydä hitsauksen jälkeisen jännityksen lievennyksen ja suorittaa sen jäähtymisvaihe loppuun ennen alkuperäisen peruslukeman määrittämistä.

Universaalit vinkit: Kirjaa aina peruslukemat heti asennuksen jälkeen. Käytä sisäänrakennettua termistoria lämpötilan kompensointiin. Luo lopuksi selkeä kaapelin merkintäprotokolla monianturiryhmille estääksesi sekaannukset tiedonkeruun päätteessä.

Mittarin määrittäminen ja lähde

Kun olet valmis hankkimaan värisevän langan venymämittarin, keskity yksityiskohtiin. Luo tiukka spesifikaatioiden tarkistuslista, joka sisältää vaaditun mittausalueen (mikrojännityksenä tai $\mu\varepsilon$), mittarin pituuden, käyttölämpötilaikkunan, halutun lähtötyypin (analoginen vs. RS-485 digitaalinen), kaapelin pituuden ja IP-luokituksen.

Kun puhut tavarantoimittajien kanssa, esitä oikeat kysymykset. Pyydä näytteiden kalibrointitodistus. Kysy cross-ta3245lk-immuniteetista, jos asennat suuria monianturiryhmiä. Varmista, että niiden anturit ovat natiivisti yhteensopivia valitsemasi datalogger-brändin kanssa, ja vahvista suurten kaupallisten määrien toimitusajat.

JMZX-212-sarja tarjoaa erinomaisen tasapainon kestävyyden ja digitaalisen integraation välillä, ja se täyttää tiukat kansainväliset infrastruktuuristandardit.

Johtopäätös

Värähtelevä langan venymäanturi ansaitsee paikkansa pitkäaikaisessa rakennevalvonnassa ei näyttävällä uutuudella, vaan todistetulla luotettavuudella. Se mittaa muutosta kestävien taajuussignaalien avulla, mikä tarjoaa poikkeuksellisen vakauden, vahvan häiriönkestävyyden ja saumattoman tiedonsiirron massiivisilla rakennustyömailla. Vaikka niitä ei ole tarkoitettu dynaamiseen, nopeaan törmäystestaukseen, niiden lähes staattinen suorituskyky on vertaansa vailla. Se on laatu, jolla on eniten merkitystä, kun näiden antureiden odotetaan kestävän turvallisesti kauemmin kuin ne asentaneet rakennustyöt.

Oletko valmis varustamaan seuraavan projektisi? Pyydämme sinua lähettämään projektisi tekniset tiedot insinööritiimimme henkilökohtaista anturivalinnan tukea varten. Ota yhteyttä jo tänään saadaksesi tarjouksen tai ladataksesi kattavat tuotetiedot.

UKK

1. Kuinka tarkka tärisevän langan venymämittari on?

Oikein asennettuna ja lämpötilakompensoituna sisäänrakennetulla termistorillaan, korkealaatuinen VW-venymäanturi tarjoaa tyypillisesti $\pm0,1\%$ - $\pm0,5\%$ tarkkuuden sen täydestä asteikosta, mikä tekee siitä erittäin luotettavan rakenteellisen kunnon seurannassa.

2. Voivatko VW:n mittarit toimia veden alla?

Kyllä. Upotetut ja pinta-asennetut VW-mittarit sinetöidään rutiininomaisesti korkeilla IP-luokituksilla (usein IP68). Tämän ansiosta ne voivat toimia pysyvästi veteen upotettuina, mikä on välttämätöntä pato- ja syväperustusprojekteissa.

3. Mikä on upotetun venymämittarin tyypillinen käyttöikä?

Koska sisäinen teräslanka on hermeettisesti suljettu ja suojattu ulkoiselta hapettumiselta, upotettu VW-venymäanturi voi helposti toimia tarkasti 25–50 vuoden ajan, mikä usein kestää isäntärakenteen koko suunnittelun käyttöiän.

4. Tarvitsenko erityisiä laitteita tietojen lukemiseen?

Kyllä. Koska VW-mittarit lähettävät taajuussignaalia yksinkertaisen jännitteen sijaan, sinun on käytettävä erillistä värinälangan lukuyksikköä tai dataloggeria, joka on erityisesti konfiguroitu värinälangan liitäntämoduulilla.

5. Voidaanko upotetun mittarin katkennut kaapeli korjata?

Jos kaapeli katkaistaan ​​betonirakenteen ulkopuolelta, se voidaan jatkossa tehdä sopivilla vedenpitävillä kytkentärasioilla. Jos kaapeli kuitenkin katkeaa syvällä betonivalussa lähellä anturin runkoa, mittari katoaa pysyvästi. Tämä korostaa huolellisen kaapelin reitityksen tarvetta rakentamisen aikana.
